手动杠杆式小型破碎作业工装结构

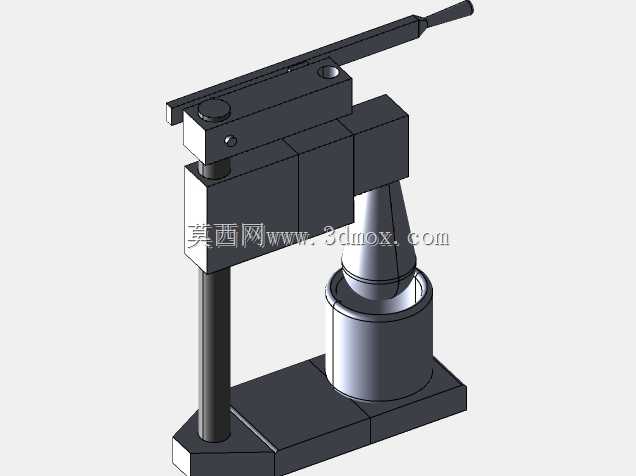

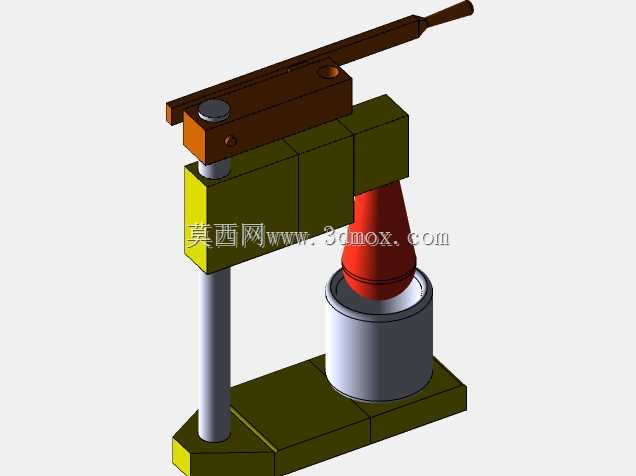

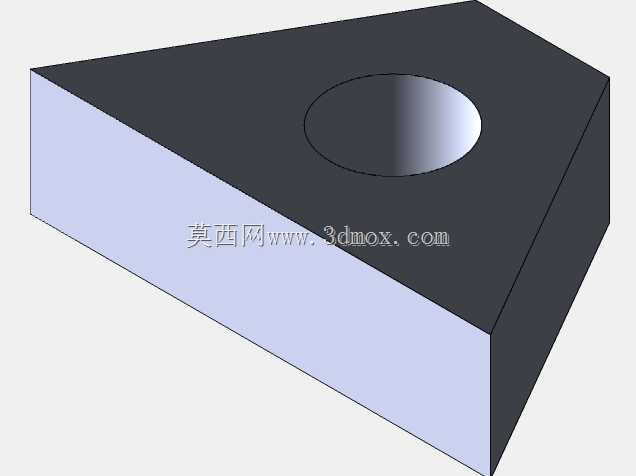

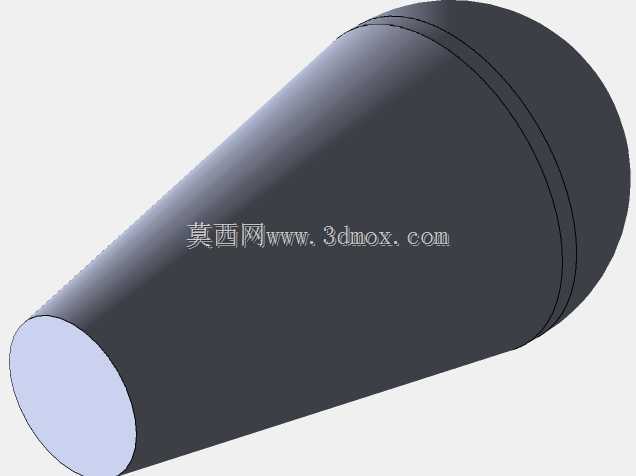

　　这款手动杠杆驱动的小型破碎工装，主要面向实验室小批量物料破碎、小规格样件制备、教学演示类破碎作业场景，区别于大型工业破碎设备的大产能设计，其核心定位是满足小体量、低频次、操作灵活的破碎需求，可放置在常规工作台面使用，无需配套复杂的动力管线与安装基础。从结构设计逻辑来看，整体采用立式悬臂布局，底部为整块平板式安装基座，基座上同时承载立柱支撑组件与料筒定位结构，保证作业过程中整机的稳定性，避免压合施力时出现侧倾偏移；立柱采用圆柱光轴结构，搭配直线滑动的压头导向座，保证压头上下运动的同轴度，减少施力过程中的卡滞与偏磨问题。驱动部分采用加长杠杆手柄设计，通过杠杆力矩放大原理，将人手施加的手柄端作用力放大数倍后传递至压头，

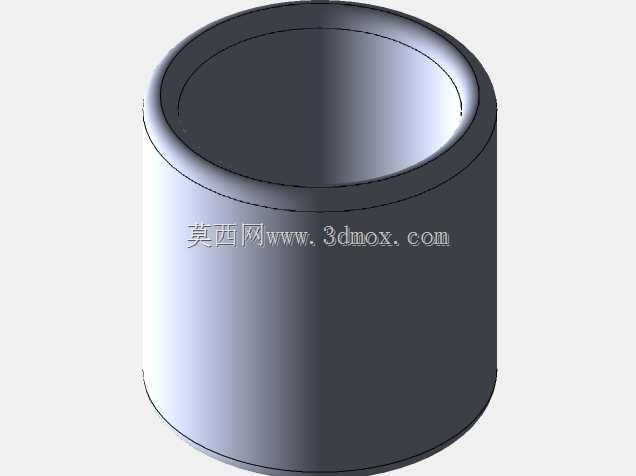

　　无需额外动力源即可输出足够的破碎压力，适配硬度不高的固体物料、结块粉体、小型脆性样件的破碎作业。料筒部分采用可拆卸式圆柱容腔设计，底部直接定位在基座的定位凹槽内，压头下行进入容腔时与容腔内壁保持合理的间隙，既避免压头与筒壁刮擦，又能保证容腔内的物料得到充分挤压破碎，作业完成后可直接将料筒取下倒出破碎后的物料，清理便捷。从安装边界来看，整机横向占用空间不超过常规工作台的单工位区域，纵向高度适配成年人站立操作的施力高度，手柄操作端的运动半径预留足够的操作空间，不会与周边台面上的其他器具产生干涉。结构设计上充分考虑了手动操作的受力特性，杠杆手柄的铰接点位置经过力矩匹配，在人手舒适施力的行程范围内即可完成压头的全行程下压与回程，

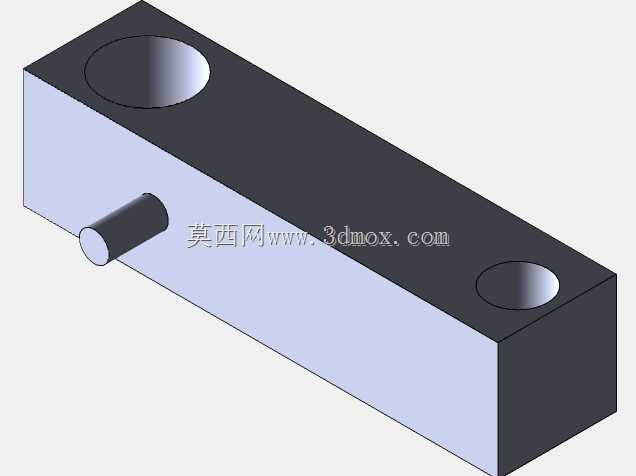

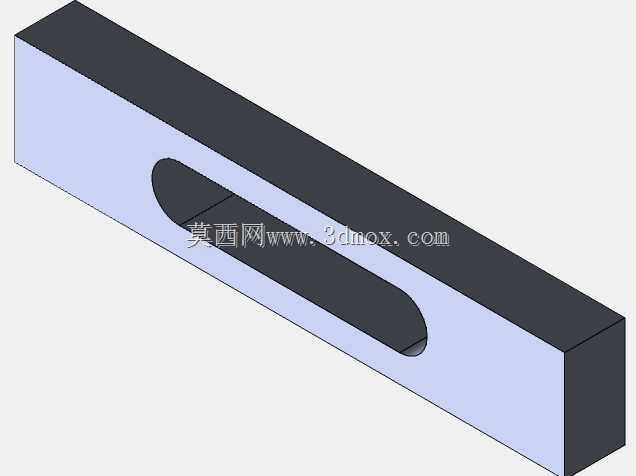

　　压头与导向座之间采用简易的耐磨衬套结构，长期使用出现磨损后可快速更换衬套，降低维护成本。导向座与杠杆之间采用铰接式传力结构，可自动补偿杠杆摆动带来的角度偏移，避免压头承受侧向弯矩，延长核心受力部件的使用寿命。料筒与基座的定位采用间隙配合的止口结构，拆装无需额外工具，适配不同规格容腔的快速更换需求，可根据待破碎物料的体量更换对应容积的料筒，拓展设备的适用范围。整机没有复杂的电控与液压组件，所有结构均为纯机械传动，故障率极低，适合无专业维护人员的场景使用，比如小型实验室、教学实训场地、小作坊的小批量物料处理场景，在样件制备环节可快速完成脆性物料的粗碎作业，替代人工敲击破碎的方式，提升作业安全性与破碎粒度的均匀性。
