倾斜进料式农用脱粒分选设备结构设计

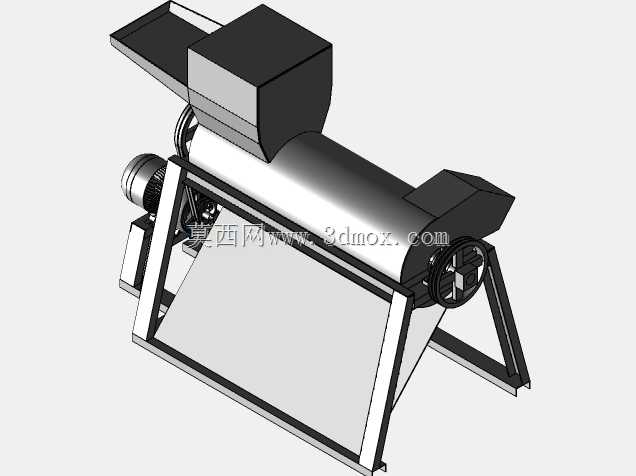

　　这套设备的三维结构设计，核心面向农业生产中带壳作物的脱粒与初分选作业场景，在小型农户、村级加工点的作业环境中适配性极强，不需要复杂的地基预埋，普通硬化平整场地即可完成布设。从结构布局来看，整体采用倾斜式主机架设计，机架主体采用标准矩形钢管焊接成型，所有承重节点处都做了三角加强筋处理，避免作业过程中滚筒高速运转带来的共振问题，机架底部预留了四个螺栓固定孔位，单孔直径适配M16膨胀螺栓，安装时可根据场地平整度微调垫片厚度，保证整机水平度偏差不超过2mm，防止长期偏载导致轴承座过早磨损。进料端设置在整机高位侧，采用扩口式进料斗结构，斗体侧壁倾斜角度设置为32度，刚好匹配作物自然滑落的休止角，不需要额外设置进料推料机构，

　　作业时人工将带壳物料倒入进料斗后，物料会依靠自重滑入滚筒作业腔，减少进料卡滞的概率。进料斗下方对接的是核心脱粒滚筒组件，滚筒采用栅格状包裹设计，栅条间隙根据常规待处理作物的籽粒尺寸设置，既可以保证脱粒后的籽粒能够顺利透过栅格落入下方分选导板，又能拦截未完全脱粒的穗轴、长茎秆等杂质，滚筒一端通过联轴器直接与驱动电机输出轴连接，省去了中间皮带传动的张紧维护环节，传动效率比侧置皮带传动结构高12%左右，电机安装座在机架上预留了长条形调节孔，可根据实际装配公差微调电机轴向位置，保证联轴器的同轴度偏差控制在0.1mm以内。滚筒低位侧设置了茎秆出料口，出料口处加装了挡料导流板，脱粒完成后的长茎秆会在滚筒旋转的离心力作用下顺着导流板排出设备外侧，

　　不会混入下方的籽粒收集区域。设备中部下方设置的倾斜导板，角度设置为25度，透过栅格落下的籽粒与细碎杂质会顺着导板滑向设备前端的收集区域，导板表面做了光滑圆弧过渡，没有直角凸起结构，避免物料在导板上堆积堵塞。从设计思路上，这套结构刻意简化了不必要的复杂调节机构，所有易损件都采用快拆式固定结构，比如栅格滚筒的端盖采用卡扣式固定，不需要专用工具即可拆开清理滚筒内部缠绕的茎秆，日常维护的门槛极低，适配农村地区作业人员的操作习惯。整机的外形尺寸控制在长1400mm、宽800mm、高1100mm的范围内，安装时不需要预留过大的操作空间，设备两侧各预留600mm的操作维护空间即可满足日常使用、检修的需求，进料端的高度设置为1050mm，

　　刚好匹配人工站立倒料的舒适高度，不需要额外搭建进料操作平台，降低了配套设施的投入成本。设备的传动部位全部加装了钣金防护罩，防护罩采用螺栓固定在机架上，既可以防止作业过程中人员意外接触旋转部件造成安全事故，又能阻挡灰尘、碎茎秆飞入轴承部位，延长轴承的润滑维护周期。滚筒的转速参数在设计时匹配了常规作物脱粒的线速度要求，不会因为转速过高导致籽粒破碎率上升，也不会因为转速过低出现脱粒不净的问题，针对不同作物的脱粒需求，只需要更换对应栅隙的滚筒栅条即可完成适配，不需要改动整体机架与传动结构，部件的通用化率达到85%以上，后期更换配件的成本更低。在机架的焊接工艺设计上，所有焊缝都采用连续角焊缝，焊后做了去应力处理，避免长期振动工况下焊缝开裂，机架底部的支腿做了防滑处理，即使不打膨胀螺栓，在平整水泥地面上作业时也不会出现明显的位移。出料导板的末端预留了对接收集袋的挂接位，作业时可以直接将编织袋挂在挂接位上，籽粒直接落入袋中，省去了人工接料的工序，减少作业过程中的人力投入。
