龙门式三轴数控铣削加工设备结构设计

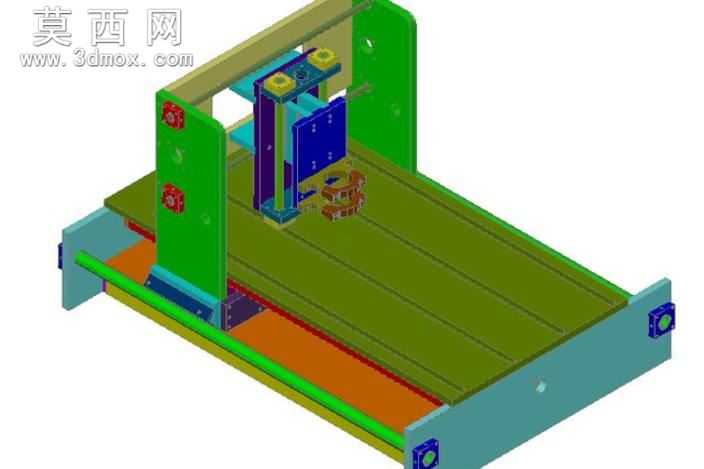

本作品为龙门式三轴数控铣削加工设备的三维结构设计，整体采用经典定梁龙门式布局，建模过程严格遵循机械加工设备的设计规范，对各功能部件进行了1:1比例的参数化建模，完整还原了设备的装配关系与运动逻辑。从结构设计来看，设备底部为一体化铸造床身基座，采用箱式筋板布局设计，建模时对基座的安装定位面、导轨装配槽、侧边传动杆安装位都做了精确的特征还原，基座表面赋予了哑光青蓝色金属漆材质，模拟实际铸造床身经时效处理、喷漆后的外观质感，基座侧边预留的驱动端安装位、端部轴承座结构都做了细节刻画，还原了传动系统的安装基准。两侧立式立柱采用对称式设计，通过螺栓紧固结构与底部床身实现刚性连接，建模时对立柱表面的导轨安装基准面、螺栓沉孔、加强筋结构都做了精细化处理，立柱表面赋予亮绿色烤漆材质，与床身形成清晰的视觉区分，同时还原了立式支撑部件的厚重质感。横梁组件搭载于两侧立柱之间，可沿立柱导轨实现Z向升降运动，建模时对横梁的滑枕装配槽、驱动丝杠安装位、锁紧机构定位结构都做了完整呈现，滑枕组件搭载于横梁导轨之上，可实现X向横向进给，滑枕前端搭载主轴安装座，用于装夹铣削加工主轴，滑枕与主轴座部分采用深蓝色金属材质，区分于床身与立柱的配色，清晰展现运动部件的布局范围。工作台部分铺设于床身导轨之上，可实现Y向纵向进给，工作台表面刻画了T型槽结构，用于装夹待加工工件，工作台表面赋予橄榄绿色耐磨台面材质，模拟实际加工台面经淬火处理后的耐磨表面质感，台面上放置的模拟待加工工件与夹具组件，还原了设备实际加工时的装夹状态。横向贯穿床身的光轴传动杆采用亮橙色金属材质，清晰展现传动部件的布局位置，各部件之间的连接螺栓、定位销、端部端盖等标准件都做了完整建模，还原了设备的实际装配细节。设计过程中充分考虑了三轴运动的行程匹配关系，各运动轴的导轨长度、丝杠行程都做了参数化匹配，确保各轴运动无干涉，整体结构兼顾刚性与运动灵活性，可作为小型数控铣削设备的结构设计参考，建模时对各部件的装配间隙、运动避让空间都做了校验，完整呈现了三轴数控铣削设备的机械结构逻辑。
