阶梯轴类车床加工练习三维建模作品

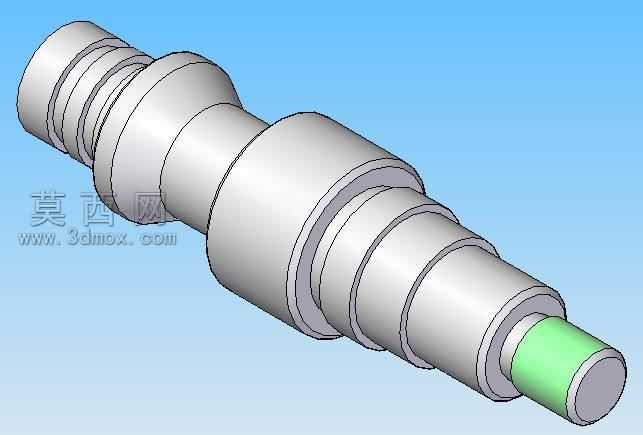

本作品为车床加工练习用的阶梯轴类零件三维建模成果，建模过程严格遵循机械加工中轴类零件的设计与加工逻辑，以回转体结构为核心基础开展设计。建模初始阶段先梳理轴类零件的结构特征，明确各轴段的直径、长度参数，以及退刀槽、过渡圆角等工艺结构的位置与尺寸，确保模型完全符合车床车削加工的工艺要求，避免出现无法加工的干涉结构。建模时以零件的中心轴线为旋转中心，先绘制半侧的截面轮廓草图，对每一段轴径的尺寸进行精准约束，同时对轴段之间的过渡位置添加符合加工规范的圆角、退刀槽结构，保证后续加工时刀具可以顺利走刀，不会出现撞刀问题。完成草图绘制后通过旋转特征生成轴的基础实体，再对各轴段的细节结构进行细化处理，针对不同功能的轴段区分表面质感，比如末端用于装配配合的轴段做了高亮的色彩区分，方便识别装配位置，其余轴段采用金属哑光质感，还原真实钢材加工后的表面效果。渲染阶段采用柔和的均匀布光，避免金属表面出现过强的反光影响结构观察，视角选择斜向等轴测视角，能够同时展现轴的轴向长度分布、各轴段的直径差异以及槽类结构的位置，清晰呈现整个零件的结构层次。设计思路上完全贴合车床加工的实操场景，将车削加工中需要保证的同轴度、各轴段的尺寸公差要求融入建模过程，每一处结构都对应实际车削的加工工序，从下料、粗车各外圆、精车配合面到切槽、倒角，模型的结构顺序完全匹配加工流程，可作为车床入门练习的参考模型，帮助初学者理解轴类零件从图纸到实体的转化逻辑，掌握回转体零件的建模方法与车床加工的结构设计要点，同时也能直观认识轴类零件各部分的功能与加工要求，为后续实际机床操作打下认知基础。
