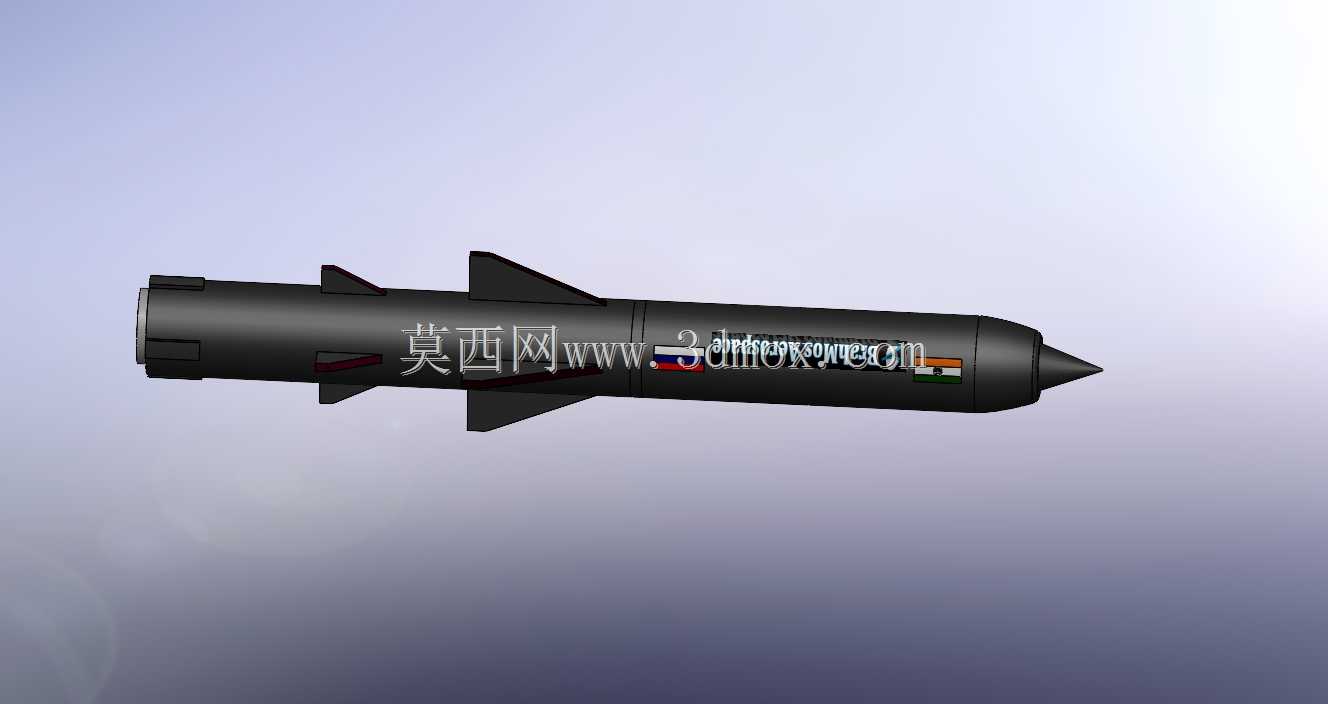

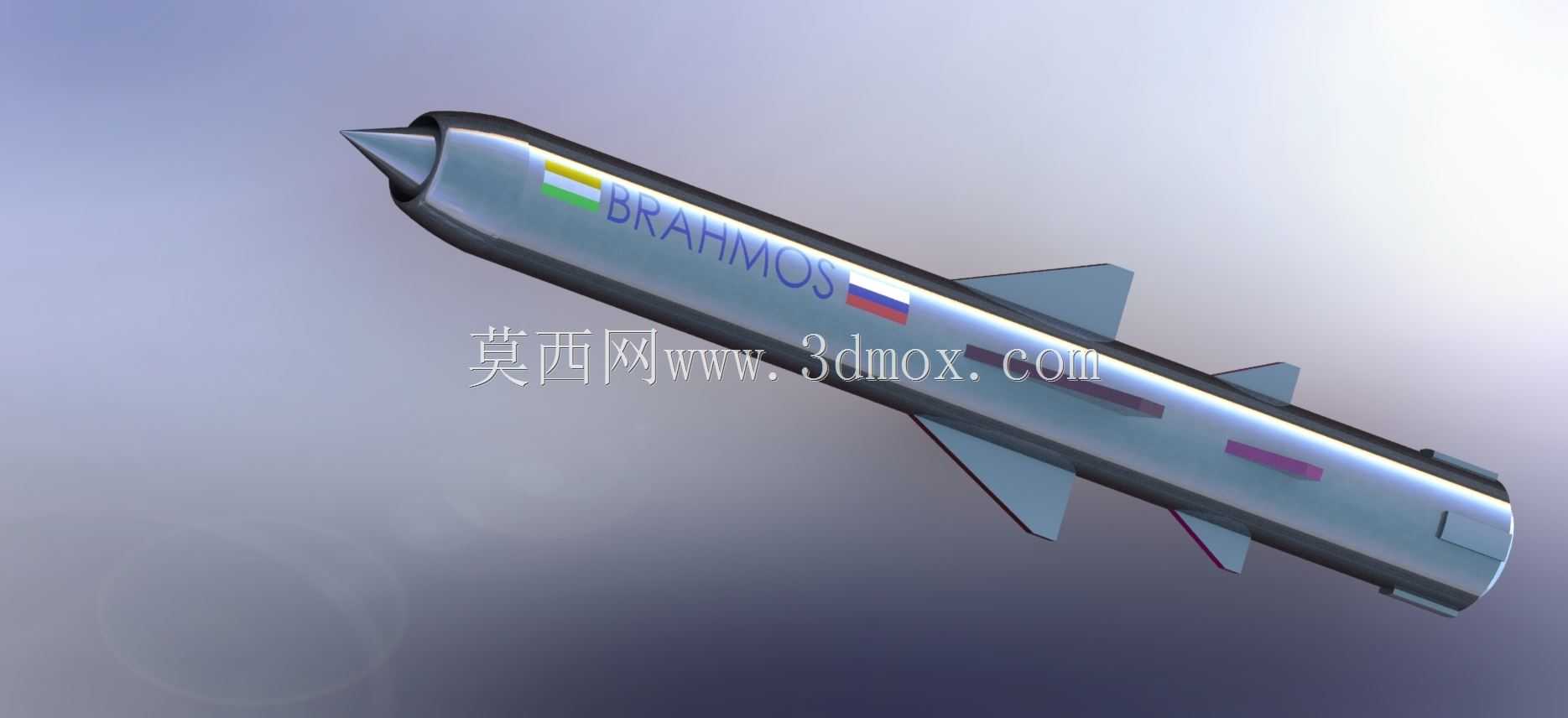

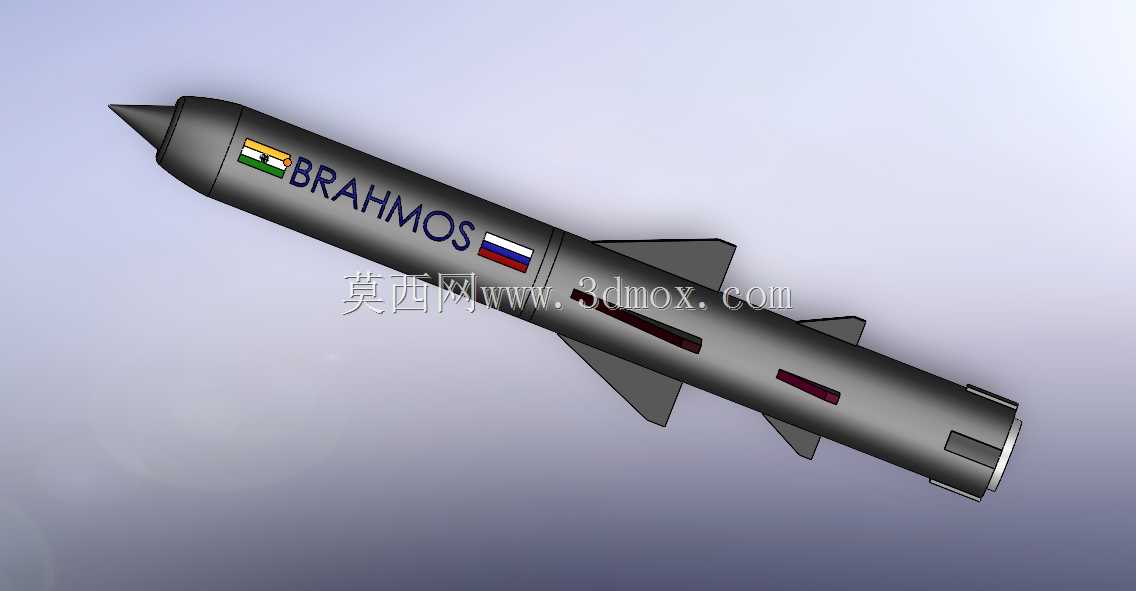

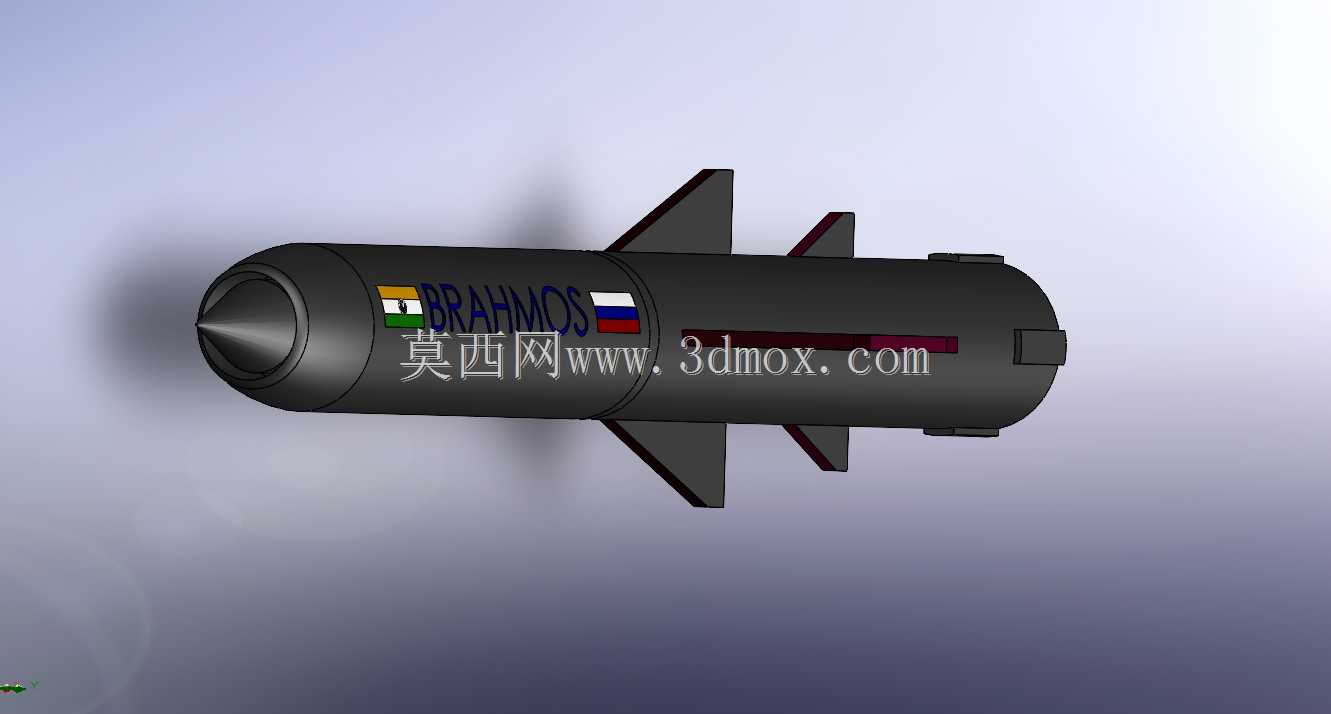

布拉莫斯巡航导弹结构三维设计模型

　　本次构建的巡航导弹三维结构模型，完整还原了布拉莫斯导弹的气动布局与外部结构特征，可用于军工装备结构教学、气动布局仿真验证、武器装备展示场景搭建等多个工程领域。从实际用途来看，该型导弹作为超音速巡航武器，承担对海、对陆目标的精确打击任务，模型的结构还原度直接影响后续仿真分析、结构拆解教学的实际效果，因此建模过程中严格对照实弹的公开结构参数做比例还原，保证各部件的相对位置、外形轮廓与实物一致。

　　从功能特性层面，模型完整呈现了弹体头部的锥形进气道结构、弹身中部的一字形弹翼布局、尾部的稳定尾翼与助推段接口，弹体表面的标识条、传感器窗口、舵面铰接结构都做了精细化还原，没有做过度简化处理。弹体的气动外形设计遵循超音速飞行的减阻逻辑，头部锥角经过优化匹配2-3马赫飞行速度下的激波阻力特性，弹身采用等直径圆柱段加尾部收缩的构型，既保证内部舱段的装载空间，也能降低飞行过程中的摩擦阻力。弹翼采用切尖三角翼构型，安装位置与弹身的连接角经过校准，匹配实弹的升阻比特性，尾翼的舵面偏转预留了运动间隙，可支持后续做舵面偏转的运动仿真。

　　设计思路上，建模采用自顶向下的装配逻辑，先搭建弹体的整体基准轴线，依次拆分出导引头舱、战斗部舱、燃料舱、发动机舱、尾段舱五个主要舱段，每个舱段的对接面都设置了定位止口结构，还原实弹的舱段连接方式，方便后续做结构拆解演示。弹翼与尾翼采用单独零件建模后装配到弹身对应的安装槽位，安装位置的公差配合按照实际装备的装配要求设置，保证装配后无干涉问题。外形尺寸方面，模型严格按照实弹的比例缩放，弹体总长、弹径、弹翼展长、尾翼尺寸的比例完全匹配公开参数，安装边界上预留了弹体与发射架的对接接口位置，可直接适配通用的导弹发射架模型做挂载装配，不需要额外调整结构。弹体表面的细节处理上，所有的口盖、传感器窗口都按照实际位置布置，没有随意增减结构件，保证模型的结构严谨性，可直接用于结构展示、原理教学等场景，也能作为气动仿真的基础模型导入仿真软件做流场分析，不需要做大量的几何修复工作。
