带榴弹发射模块的战术突击步枪结构设计

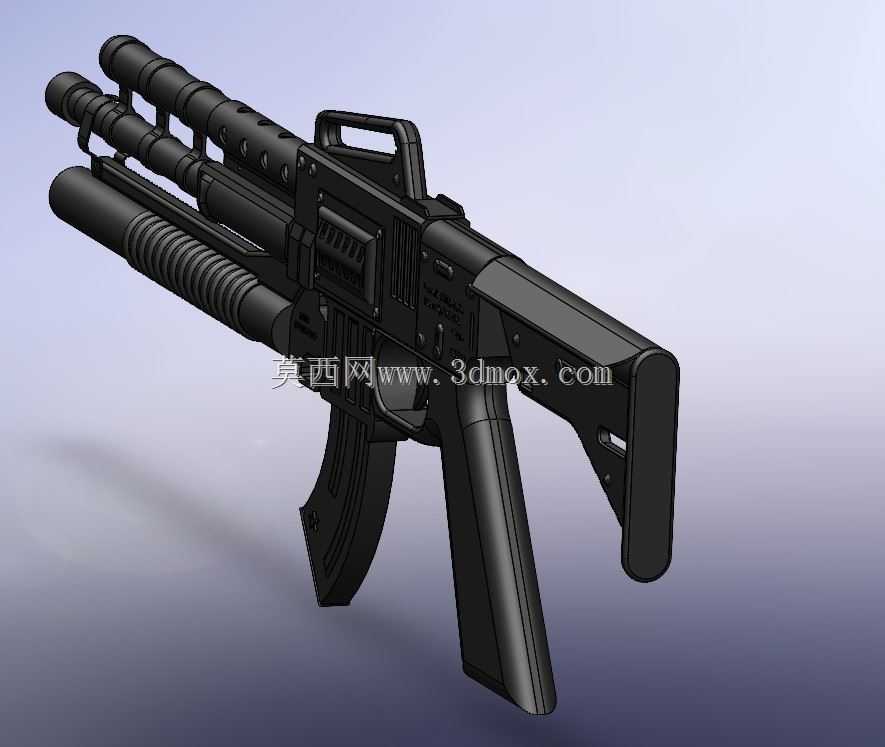

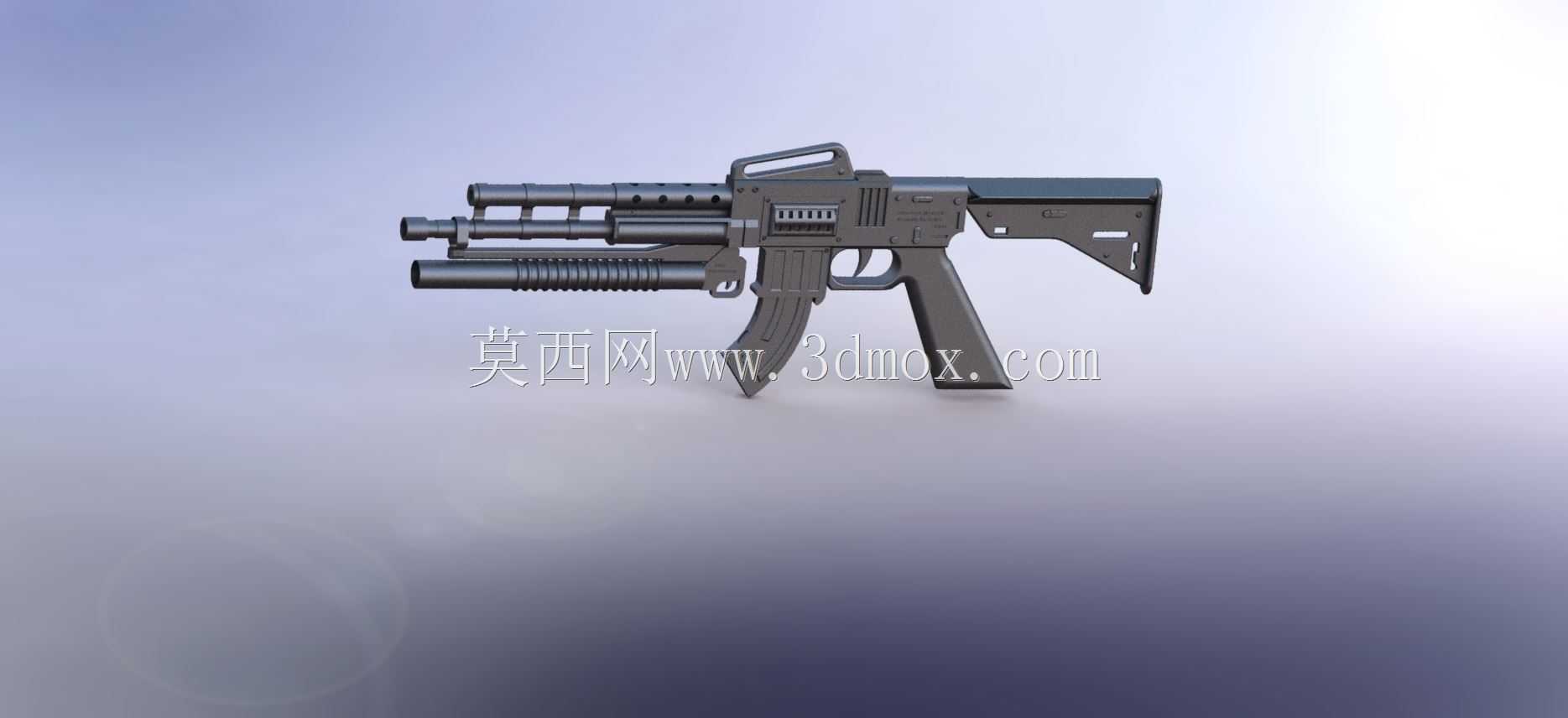

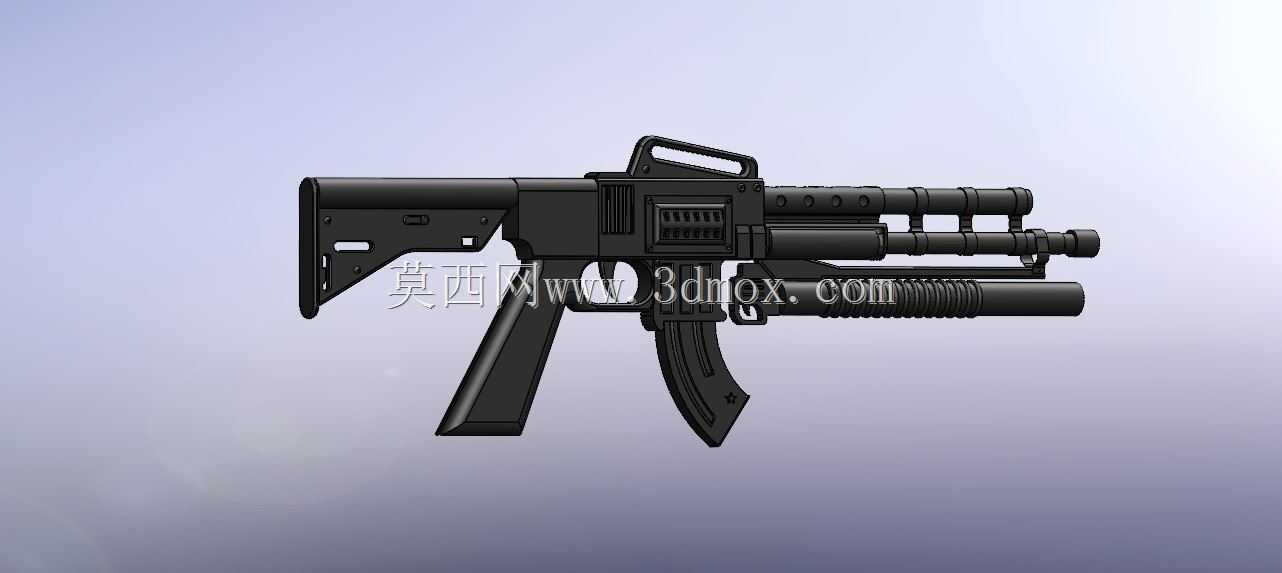

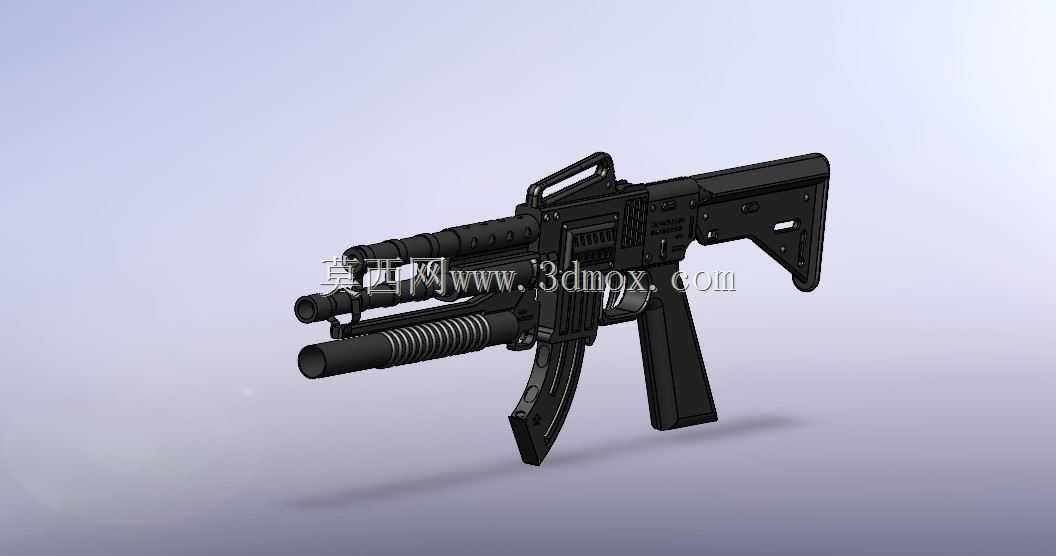

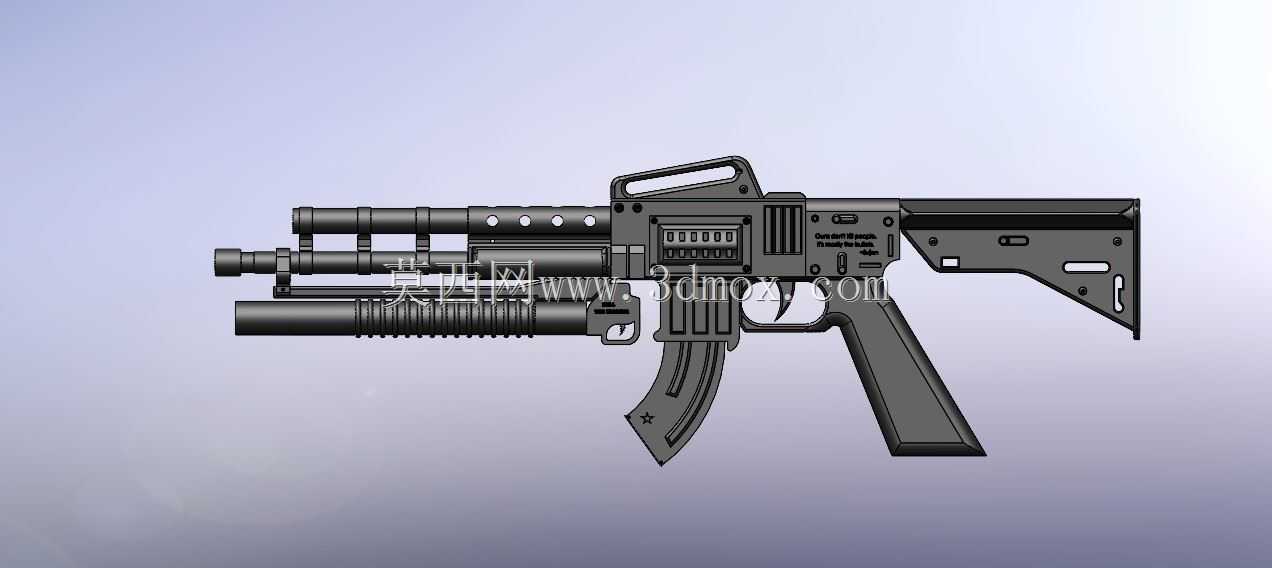

　　本次完成的突击步枪三维结构设计，在常规自动步枪的基础上整合了下挂式榴弹发射模块，整体结构围绕实战场景下的多任务适配需求搭建。从实际应用场景来看，这类整合式枪械结构主要适配近距离突击作战、掩体后目标清除、轻装甲目标破击等多元任务场景，相比单独携带步枪与榴弹发射器的配置，能大幅降低士兵携行负重，减少任务过程中换持武器的操作间隙，提升突发状况下的响应速度。

　　设计过程中首先对核心自动机结构做了适配性调整，在保证原有导气式自动循环可靠性的前提下，在下护木位置预留了榴弹发射模块的安装接口，接口采用快拆式榫卯结构配合锁止销固定，无需额外工具即可完成模块的装卸，日常维护时可快速拆分两个功能模块做单独保养。榴弹发射模块的扳机设置在步枪弹匣前方的护木下缘位置，操作时扣动步枪扳机的手无需大幅移位即可触碰到榴弹发射扳机，符合人体工程学操作逻辑，避免紧急情况下的操作失误。

　　外形尺寸方面，整枪在枪托完全展开状态下总长度控制在840mm左右，枪托折叠后长度可缩短至620mm，适配狭小空间内的携行与作战需求，比如载具内乘车机动、室内近距离突入等场景下不会因为枪身过长出现剐蹭、转向不便的问题。枪管部分采用分段式结构设计，外层护木设置了多段散热孔，连续射击时可快速导出枪管热量，避免枪管过热导致的弹道偏移问题；护木上方集成了战术提把，提把内部预留了瞄准镜安装的皮卡汀尼导轨基座，可根据任务需求快速换装机械瞄具、光学瞄准镜、夜视瞄准具等不同瞄准配件，无需对枪身主体做额外打孔改造。

　　供弹结构采用常规弧形弹匣供弹，弹匣容弹量适配30发标准步枪弹规格，弹匣插口做了导向倒角设计，更换弹匣时可快速对位插入，减少换弹操作时间。榴弹发射模块采用撅把式装填结构，向后扳动锁扣即可打开发射管尾部完成弹药装填，发射管内径适配40mm标准低速榴弹，发射模块自带独立的简易机械瞄具，安装在步枪护木侧面，不会与主武器的瞄准光路产生干涉。

　　枪托部分采用伸缩式结构搭配橡胶缓冲垫，可根据使用者的臂长调整枪托长度，抵肩射击时橡胶垫可有效吸收后坐力，降低连续射击时的枪口上跳幅度，提升连发射击的散布精度。握把部分采用防滑纹理设计，表面做了多段凹凸造型，适配不同手型的握持需求，即使佩戴战术手套也能稳定握持，不会出现打滑脱手的问题。

　　整体结构的安装边界做了充分的冗余设计，所有外露部件的棱角都做了圆弧过渡处理，避免携行过程中勾挂装具、衣物；各个活动部件的配合间隙控制在0.15mm以内，既保证活动部件运动顺畅，又避免泥沙、灰尘进入枪身内部造成卡滞故障，适配复杂野外环境下的使用需求。设计过程中对各个受力部件做了结构强度校核，比如枪机框、节套、榴弹发射管等承受高压的部件，均采用等强度结构设计，在保证结构强度满足膛压承载要求的前提下，尽可能去除非受力区域的多余材料，控制整枪整体重量，降低使用者的长时间携行负担。
