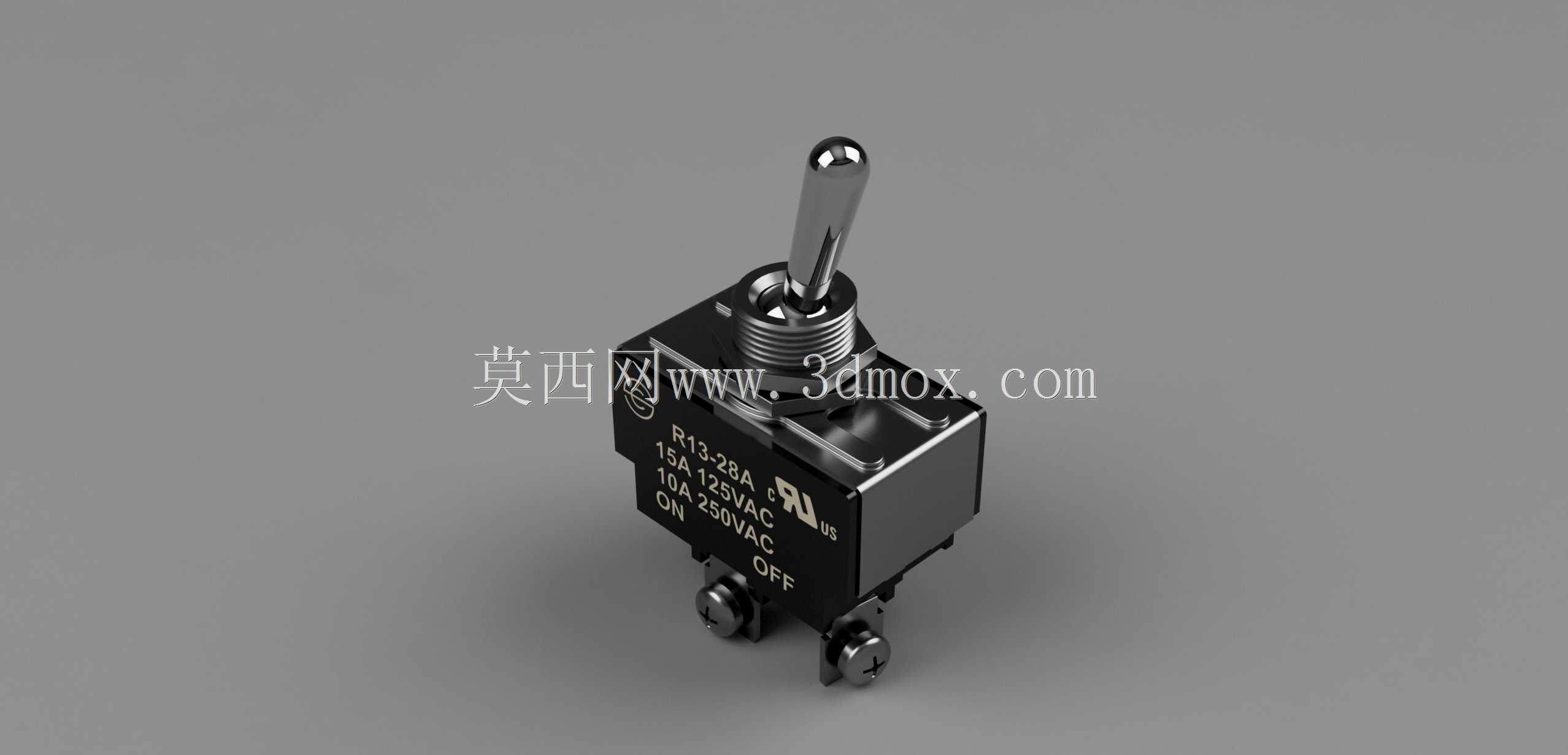

TRU R13-28A钮子式拨动开关结构

　　这类拨动开关常被用在小型工业开关箱、设备本地操作面板、测试治具的手动控制回路里，承担通断小功率负载、切换控制信号通路的作用，相比普通船型开关，钮子式结构的操作反馈更清晰，拨杆的操作行程明确，在存在小幅振动的设备工位上也不容易出现误触发的情况。从结构设计来看，这款开关采用金属外壳封装，拨杆根部做了密封结构处理，能够阻挡日常工况下的粉尘、少量溅液进入开关内部触点区域，底部采用螺纹接线柱搭配固定螺母的安装形式，接线时可以直接将导线端头压接在接线柱上，不需要额外的接插件转接，适合小批量设备组装、老旧设备开关替换的场景使用。开关的安装边界需要注意，面板开孔尺寸要匹配外壳的安装螺纹直径，预留出拨杆摆动的空间，

　　拨杆从面板伸出的长度要满足操作时的手指施力空间，避免面板上的其他元件遮挡操作位置，开关背部的接线端要预留出导线弯折的余量，不能让导线处于受拉状态，防止长期使用后接线松脱。设计建模时，拨杆的摆动角度要和实际产品的通断行程对应，ON、OFF两个档位的定位卡点结构要还原到位，外壳上的标识字符要和实物位置对齐，安装螺纹的牙距、螺母的尺寸要符合通用五金件的标准参数，方便后续出工程图时直接标注加工尺寸。这类开关的触点额定参数可以覆盖常规小功率交流控制回路的通断需求，在多开关组合的开关箱里排布时，要注意相邻开关之间的中心距，既要保证操作单个开关时不会误碰到相邻拨杆，也要尽可能压缩面板的占用空间，让操作面板的布局更紧凑合理。

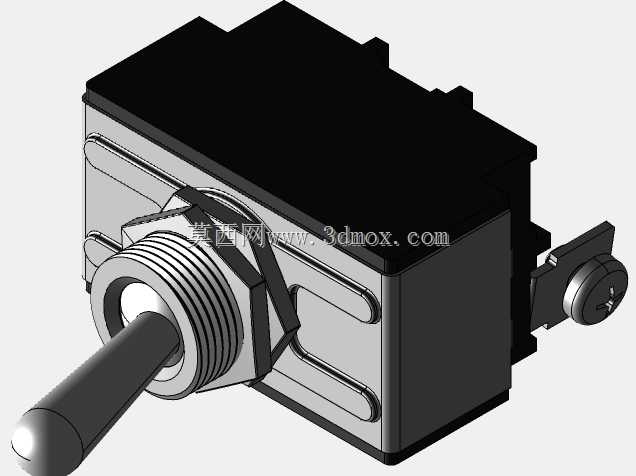

　　建模过程中还原了开关的所有外部细节，包括外壳的压接缝隙、接线柱的开槽、拨杆的球形端头，以及底部安装固定的两个螺丝孔位，这些细节可以直接用于设备面板的装配干涉检查，在设计阶段就验证开关安装后和周边结构、导线的位置关系，避免实际组装时出现空间不足、操作干涉的问题。
