KLS5-254面板式5.2x20保险丝座结构设计

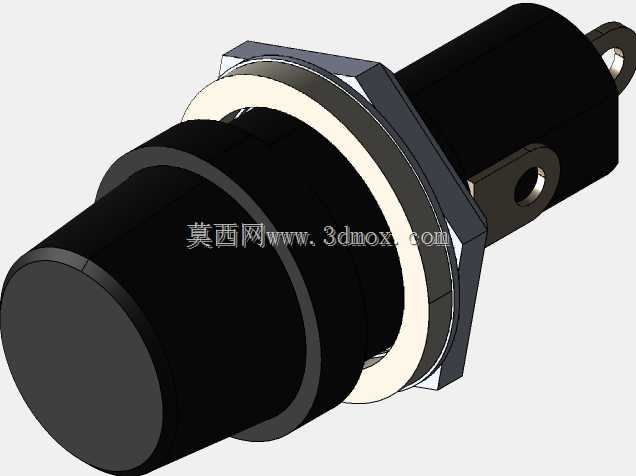

　　这款KLS5-254规格的保险丝座，适配5.2x20尺寸的管状熔断器，是低压电气回路里承担过流保护功能的基础安装载体，常见于各类工业控制柜、机床操作面板、小型机电设备的供电回路中，作为熔断器的固定与接线载体，实现回路过流时快速切断故障通路的作用。从结构设计来看，整体采用穿板式安装结构，主体分为前端操作端、中部固定法兰、后端接线端三个功能区段，前端的黑色绝缘帽既可以实现内部熔断器与外部的绝缘隔离，也能在需要更换熔断器时，通过旋拧或者插拔的方式打开，无需拆解整个面板固定结构，就能完成熔芯的更换操作，大幅降低现场运维的操作难度。中部的法兰结构搭配配套的锁紧垫圈与固定螺母，能够适配不同厚度的设备面板安装需求，

　　法兰与面板接触的位置设置了密封垫圈结构，可阻挡日常工况下的粉尘、溅液进入设备内部，满足常规工业现场的防护要求。后端的两个接线端子采用挂接式接线结构，接线孔位的尺寸适配常规多股铜芯导线的压接端子规格，端子与主体绝缘结构之间做了防转定位设计，避免接线拧动螺丝时端子跟转导致内部接线松脱。设计过程中首先考虑的是绝缘性能，主体外壳采用耐温阻燃的绝缘工程塑料材质，可承受熔断器熔断瞬间的电弧冲击与短时高温，不会出现壳体融化、引燃的风险；其次是安装兼容性，穿板安装的开孔尺寸做了统一的行业通用规格适配，能够直接替换同类型的老旧保险丝座，无需对原有设备面板进行二次扩孔或者补孔加工。外形尺寸上，主体的轴向长度控制在合理范围内，

　　不会因为安装保险丝座导致设备内部走线空间被过度占用，前端操作帽突出面板的高度经过优化，既不会因为突出过多容易被现场误碰，也不会因为过于凹陷导致更换熔芯时操作不便。实际选型使用时，需要注意该款保险丝座的额定载流参数要与适配的熔断器、回路额定电流匹配，接线时要确保导线压接牢固，避免接触电阻过大导致长期工作时接线端异常发热；安装时法兰处的锁紧螺母要施加合适的拧紧力矩，既要保证固定牢靠不会因为设备振动松脱，也不能力矩过大导致塑料壳体出现开裂损伤。这类保险丝座虽然是电气系统里的小型基础元件，但结构设计的合理性直接影响到后期运维效率与回路保护的可靠性，建模过程中对各个配合段的公差做了合理预留，比如绝缘帽与主体的配合间隙、法兰与安装面板的贴合度、接线端子的位置度都做了细节优化，确保生产装配时各部件能够顺畅组装，不会出现卡滞、配合过松或者过紧的问题。
