自行车轮胎补胎用C型压合夹具结构

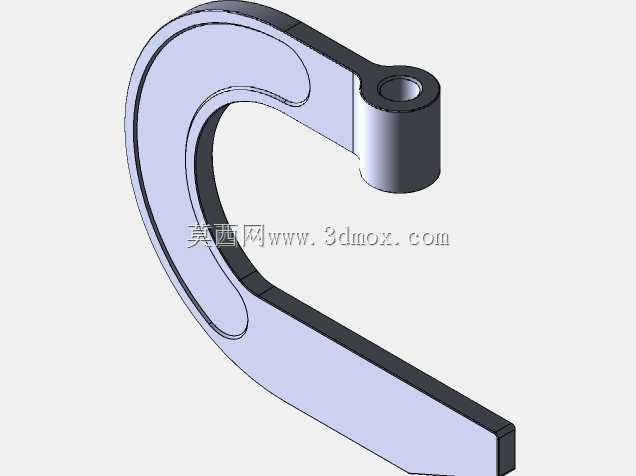

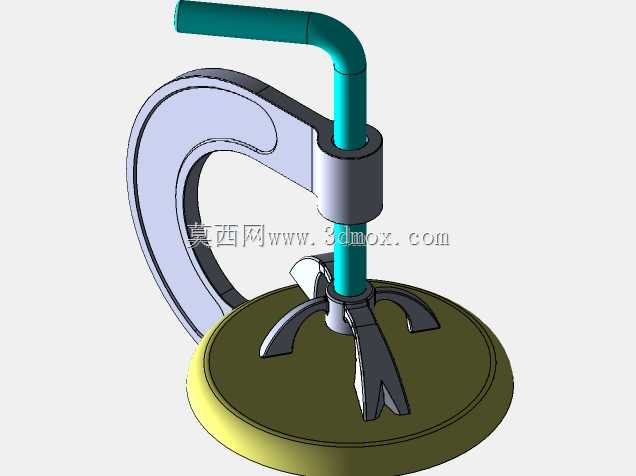

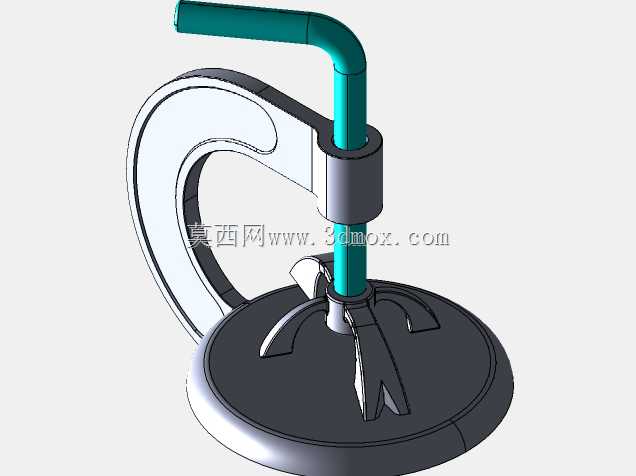

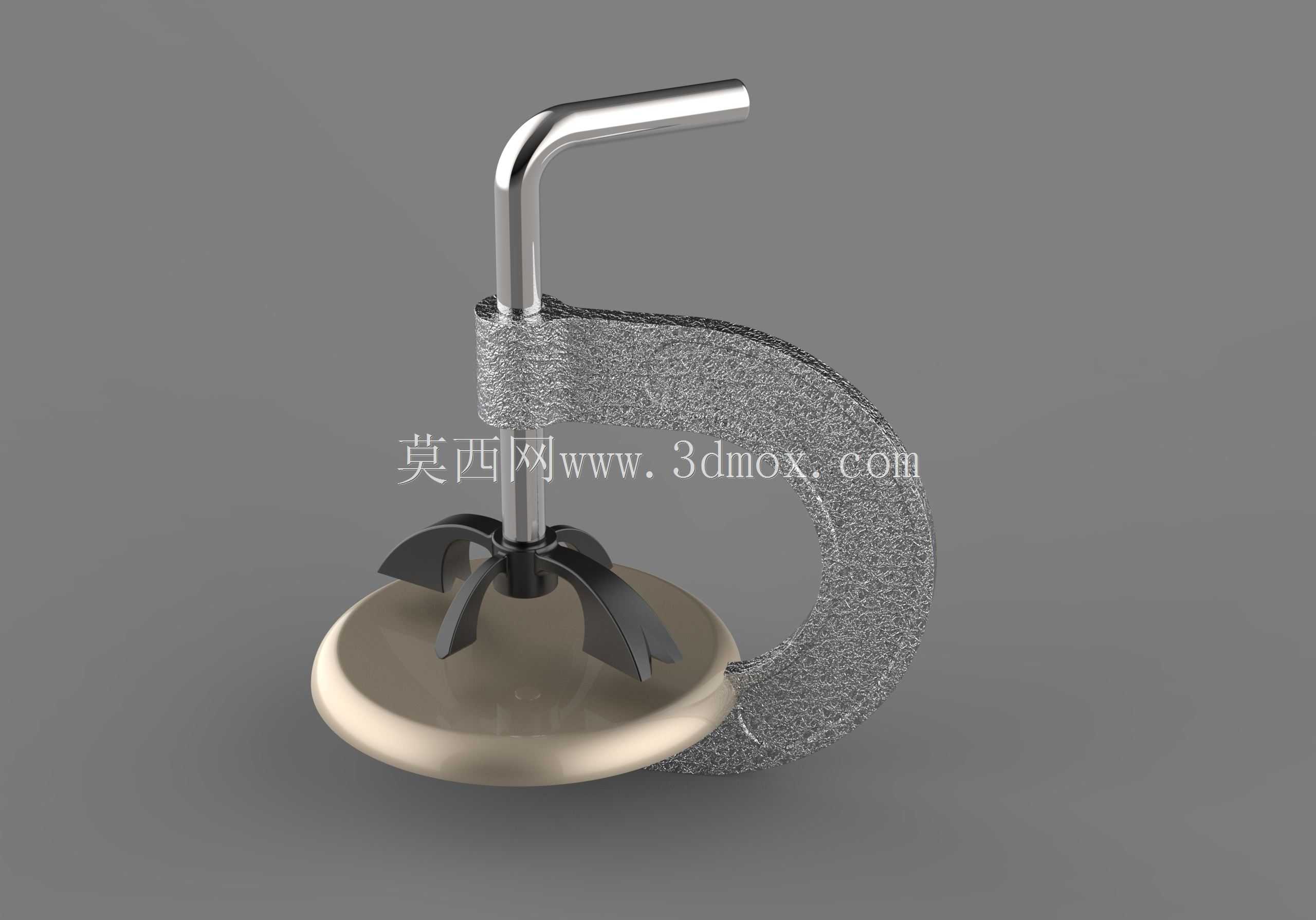

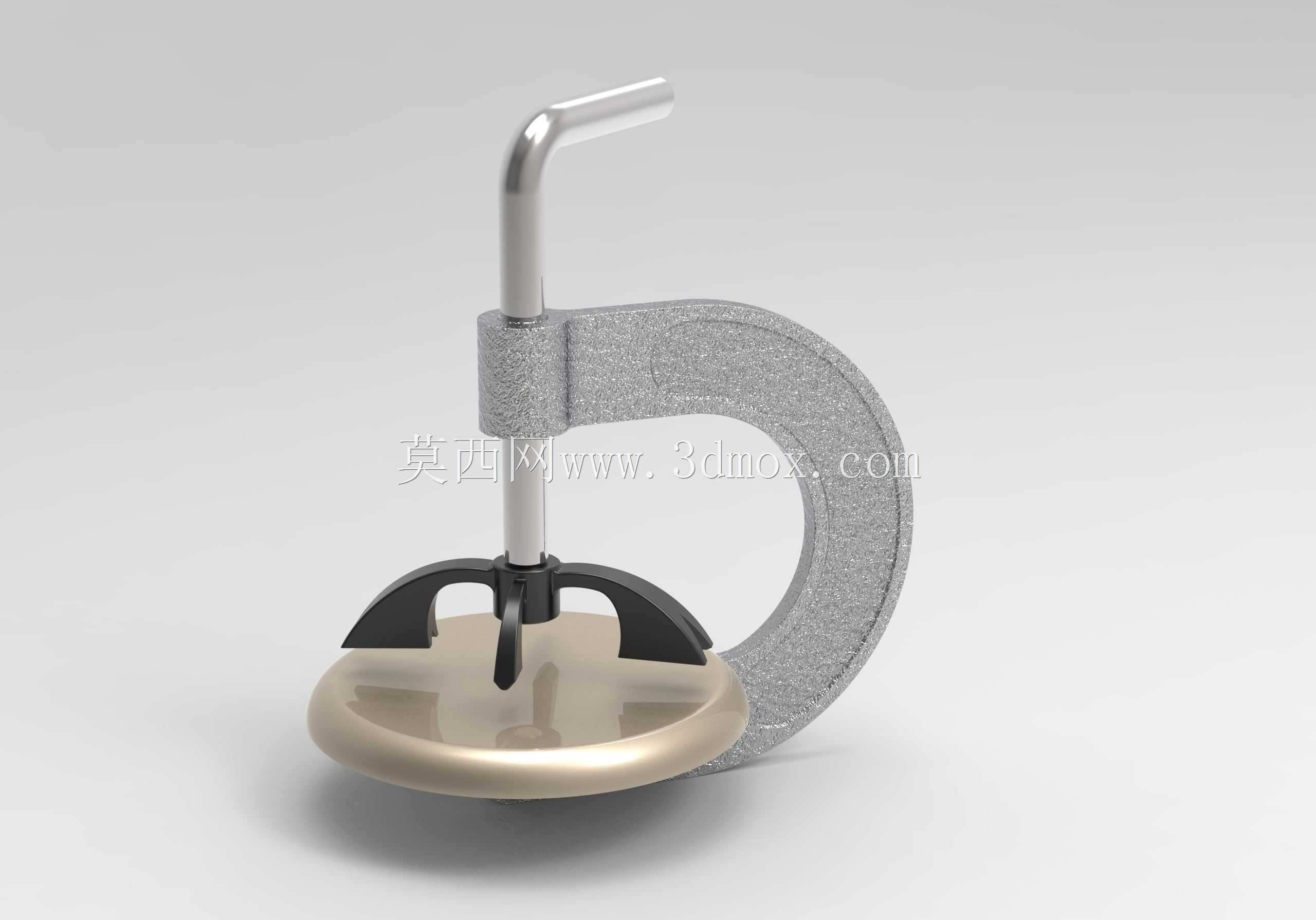

　　这款C型压合夹具主要面向两轮车维修场景下的轮胎补片压合作业，在自行车内胎修补工序中，补片涂抹专用粘接剂后需要持续稳定的压力保证粘接层充分贴合、排除胶层气泡，避免补片因压力不足出现翘边、漏气问题，这款夹具正是针对该工序的操作痛点设计。整体采用经典C型开口框架结构，框架部分为铸铁质感的厚重结构，依靠自身刚性提供足够的夹持反力，C型开口的跨度设计刚好覆盖常规自行车轮胎补片的压合范围，开口深度可以容纳常规自行车外胎与轮辋的局部厚度，操作时无需完全拆卸轮胎即可完成局部压合作业，适配路边维修摊点、家用自行维修的操作条件，不需要大型台架设备辅助。夹具的施压端采用L型弯柄螺杆结构，螺杆与C型框架上端的螺纹孔配合，旋转弯柄即可驱动下端压头垂直进给，

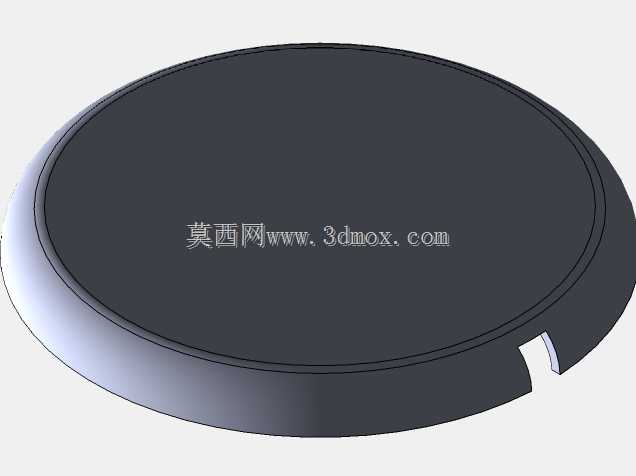

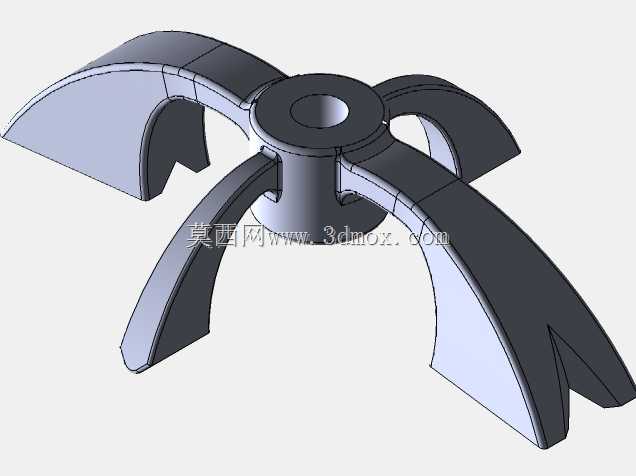

　　弯柄的设计不需要额外配套扳手，徒手即可施加足够的拧紧力矩，符合维修场景下快速操作的需求。下端的压盘采用大直径圆形平面设计，压盘与螺杆端部为活动铰接结构，施压过程中压盘可以自动贴合轮胎表面弧度，避免局部压力集中造成补片错位、内胎被压破损的问题，压盘上的三个径向凸爪可以在压合时卡住补片边缘，防止旋转螺杆过程中补片随压盘转动移位。C型框架的弧形背部做了加厚处理，在螺杆施加最大夹紧力时框架变形量控制在极小范围内，保证压合力垂直作用在补片区域，不会出现框架张口导致压力偏移的问题。压盘表面做了光滑圆角处理，边缘没有尖锐棱角，避免压合过程中刮伤轮胎橡胶表面。整体结构没有多余的复杂零件，所有部件均为常规机械加工可实现的结构，螺杆采用标准梯形螺纹，

　　传动效率高且具备自锁特性，施压到位后不会因为橡胶的回弹力自动松脱，可以保持长时间恒压状态，不需要操作人员持续施力维持夹紧状态。在实际维修作业中，使用该夹具可以替代传统的重物压合、橡皮锤敲击的补片固定方式，压合压力均匀可控，补片粘接强度更稳定，能有效降低补片二次漏气的返修概率，夹具整体尺寸小巧，可以放入常规维修工具包中携带，适配流动维修、上门维修的作业需求，安装使用时不需要额外固定，直接卡在轮胎待压合位置即可操作，对作业场地没有特殊要求。
