十工位级进冲压成型模具结构设计

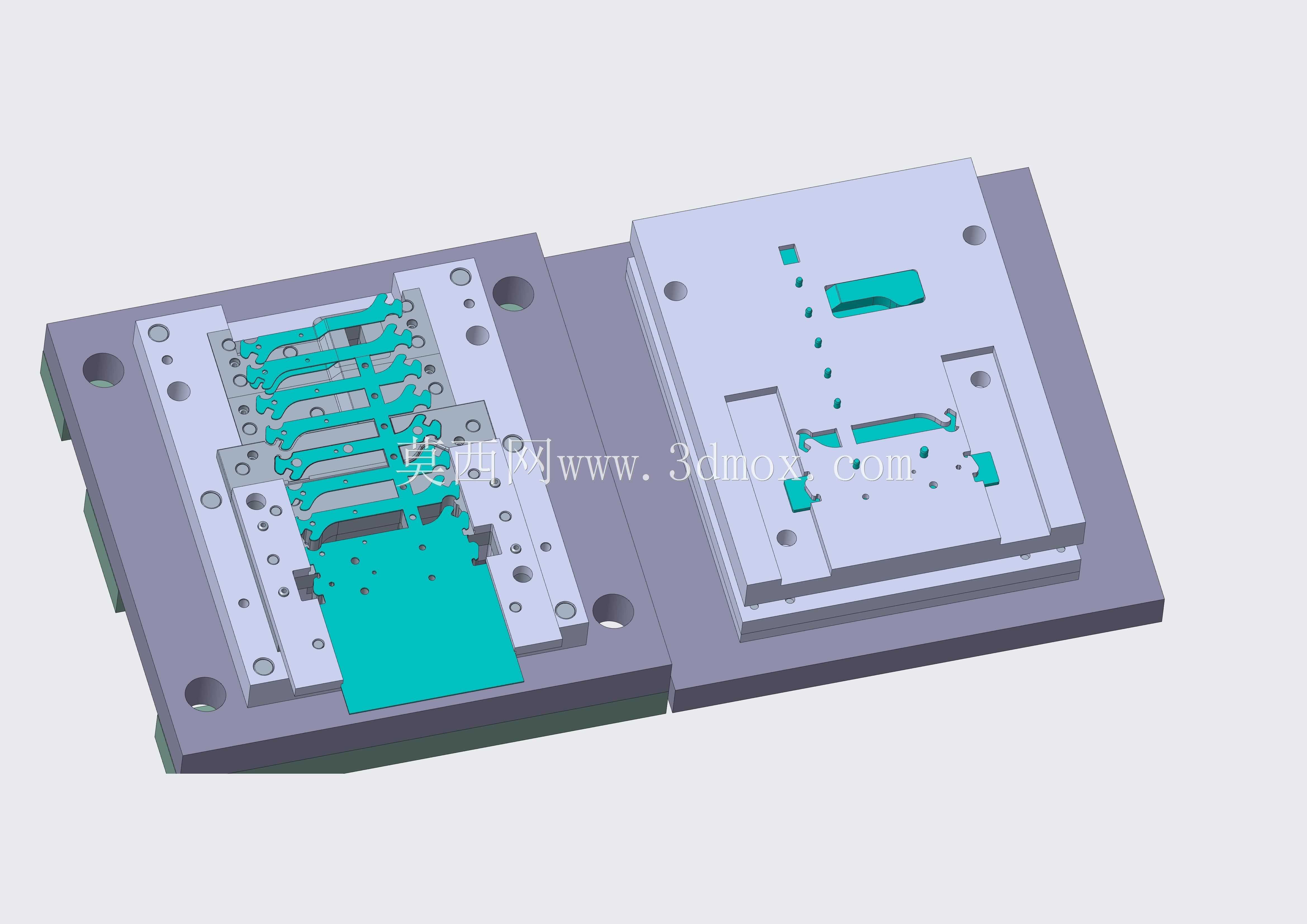

　　这套十工位级进冲压模具，主要面向薄金属带料的连续自动化冲压生产场景，适配普通开式压力机的安装接口，可直接搭载在常规冲压生产线上完成带料的连续送进、多工序成型作业，无需单工序反复定位装夹，能大幅降低中小尺寸五金冲压件的生产辅助时长。整套模具采用分体式模座设计，上下模分别设置独立的导柱导套导向结构，模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，模座边缘预留的安装槽与压板固定位，可适配不同吨位压力机的工作台T型槽间距，安装时无需额外加工转接板。模具的工位排布遵循冲压工序的先后逻辑，从带料初始定位、冲导正孔开始，依次排布冲裁、弯曲、局部成型、精修、落料等工序，每个工位的凸模与凹模均采用快换式固定结构，

　　冲头与凹模镶块选用Cr12MoV材料淬火处理，磨损后可单独拆卸更换，无需拆解整套模具，能大幅缩短产线维护停机时间。下模的带料导向槽设置了可调式侧压结构，可根据带料实际宽度调整侧压块的伸出量，适配厚度0.2-1.2mm的冷轧钢带、不锈钢带等常用冲压材料，送料步距的定位精度靠导正销与初始挡料销配合保证，步距误差可控制在0.02mm以内，避免多工位累积误差导致的零件尺寸超差。上模的卸料板采用弹性卸料结构，内置矩形弹簧提供均匀的卸料力，卸料板与凸模之间设置小间隙配合，同时起到对凸模的辅助导向作用，避免细长冲头在高速冲压过程中出现偏载折断的问题。模具的成型工位单独设置了顶料机构，保证成型后的零件不会卡滞在型腔内，

　　落料工位下方预留了成品件出料通道，可直接对接生产线的集料盒或输送装置，实现全程无人化连续生产。整套模具的闭合高度、模柄尺寸均按照常规压力机的参数范围设计，安装时仅需调整压力机滑块行程与闭合高度，即可快速完成调试投产，适合小型五金连接件、弹片类零件的大批量生产场景，相比单工序模具，生产效率可提升6倍以上，同时减少多次定位带来的尺寸偏差，稳定保证零件的成型一致性。
