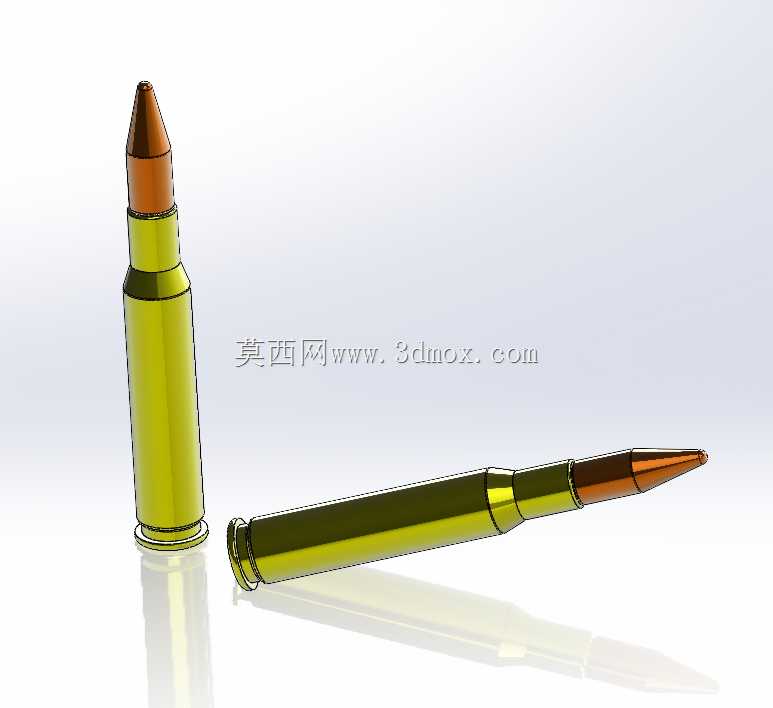

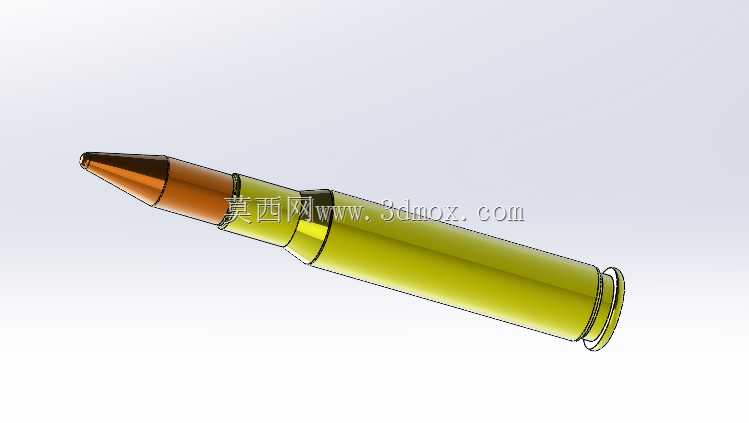

军用步枪标准子弹结构三维设计

　　本次完成的弹药结构设计，主要面向轻武器装备研发、弹道性能仿真验证、军事教学演示等场景使用，可作为轻武器设计环节中弹药匹配验证的核心参考结构，也可用于军工类科普展示的实体等比例模型制作。从实际功能特性来看，该弹药为常规线膛步枪适配的定装式弹药，整体采用弹头、弹壳、发射药、底火的一体化定装结构，弹头部分为尖头船尾构型，弹芯外部包裹铜质被甲，能够有效降低飞行过程中的空气阻力，保障中远距离上的弹道稳定性，同时尖头构型在接触目标时可形成稳定的侵彻路径，满足常规军用弹药的终点效能要求。弹壳部分采用瓶形无凸缘设计，弹壳肩部过渡平滑，能够在供弹过程中顺畅完成进弹、入膛动作，适配多数自动步枪的弹匣供弹路径，避免出现卡弹、顶弹等供弹故障；

　　弹壳底部设置标准规格的底火安装孔与拉壳钩卡槽，抽壳时拉壳钩可稳定卡入卡槽，在自动循环过程中顺畅完成抛壳动作。设计过程中首先明确了弹药与枪膛的配合边界，弹壳的外径尺寸严格匹配对应口径枪膛的坡膛、线膛尺寸公差，弹壳肩部的定位尺寸与枪膛内的定位端面完全贴合，保证弹药入膛后底火与击针的对中度偏差控制在合理范围内，避免出现击发无力、底火击穿等故障。弹头与弹壳的口部压合采用过盈配合设计，压合深度经过反复校核，既保证日常存储、运输过程中弹头不会出现松动脱落，也能在击发时保证弹头顺利脱离弹壳嵌入线膛。外形尺寸方面，整弹全长控制在适配对应枪机行程的范围内，弹壳最大直径适配弹匣的抱弹口尺寸，保证弹匣内多枚弹药堆叠时不会出现干涉，

　　供弹过程中最上方弹药可顺利被推进弹膛。建模过程中对弹壳的壁厚做了梯度设计，弹壳底部壁厚最大，向口部方向逐步减薄，既保证击发时弹壳底部能够承受击针的冲击力，也能让弹壳在膛压作用下均匀贴膛，完成闭气动作，抽壳时弹壳可顺利弹性恢复，避免出现断壳、胀壳问题。弹头部分的弧形部曲率经过优化，兼顾了低阻特性与加工便利性，船尾段的锥角设计匹配线膛出口的气流场，可有效减小弹头出膛时的初始扰动，提升射击精度。整个结构的所有配合面均做了圆角过渡处理，避免应力集中导致的弹壳开裂问题，同时也能减少加工过程中的刀具损耗，提升量产时的加工良率。
