CA6140车床指针组件装配结构设计

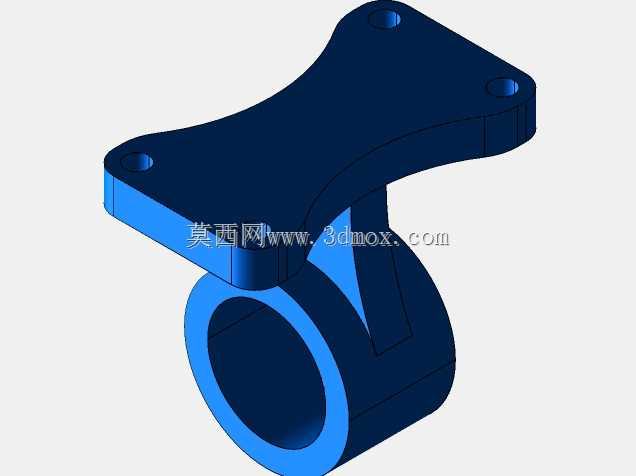

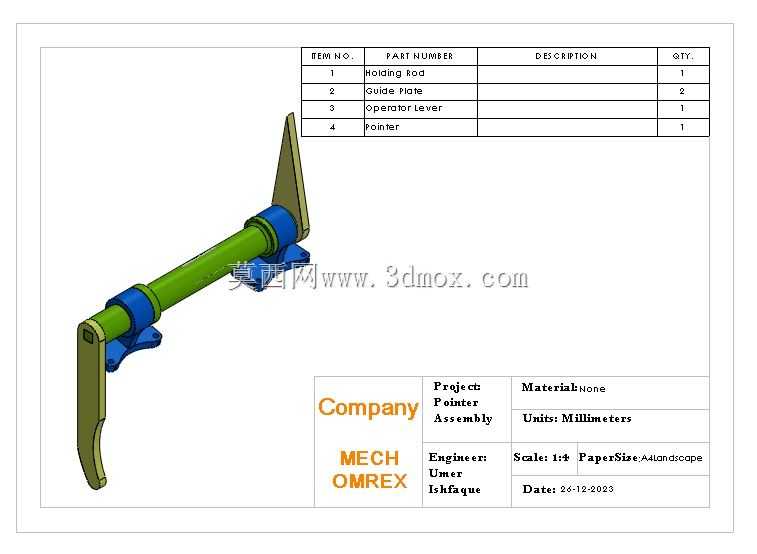

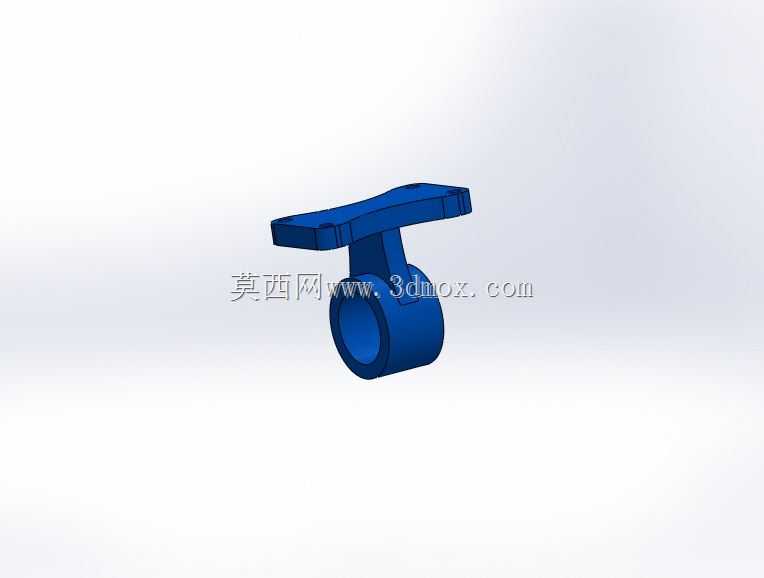

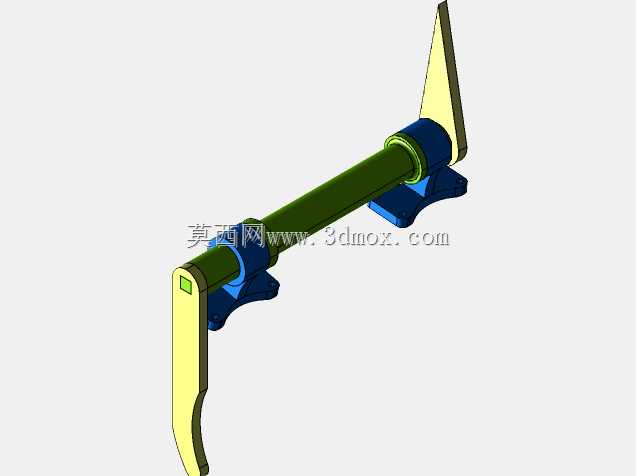

　　在普通卧式车床的操作机构体系中，指针组件是操作人员读取进给量、主轴转速等工况参数的核心交互部件，直接决定了设备参数调节的精准度与操作效率。这套指针组件的结构设计围绕CA6140车床的操作面板安装空间展开，整体采用杆式集成布局，将握持操作段、导向定位段、指针指示段整合为同轴装配结构，避免了分体式部件易出现的安装错位、指示偏差问题。

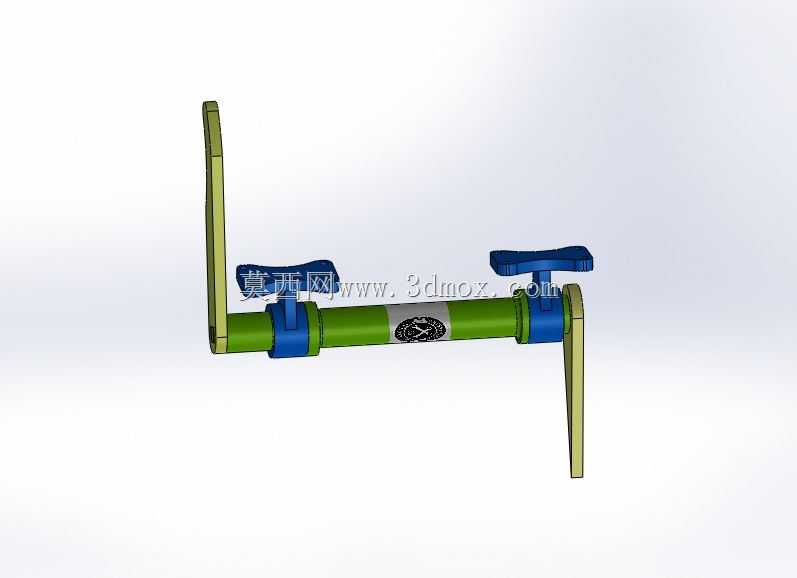

　　从实际应用场景来看，该组件安装在车床进给箱外侧的操作档位区域，操作人员扳动握持杆切换进给档位时，端部的指针会同步沿刻度盘转动，直观反馈当前档位对应的参数数值，无需操作人员俯身凑近刻度盘辨识，大幅降低了批量加工过程中参数误调的概率。设计过程中优先考虑了操作手感与定位可靠性，导向板采用对称双片布局，套在握持杆的中段位置，与操作面板上的导向槽配合，限制杆体的转动与窜动余量，确保扳动过程中指针的转动轨迹与刻度盘圆心完全同轴，不会出现指针刮蹭刻度盘、指示偏移的问题。

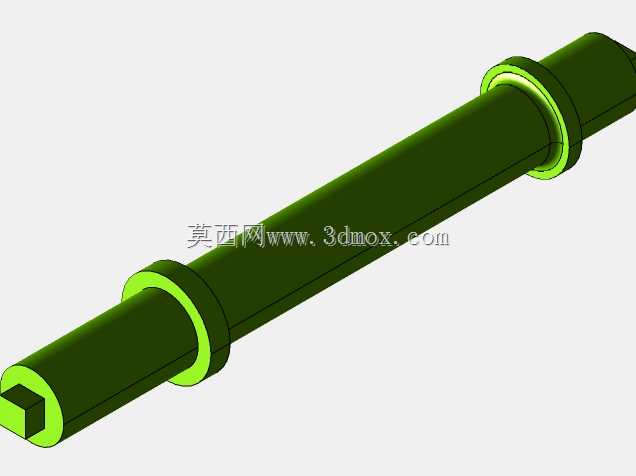

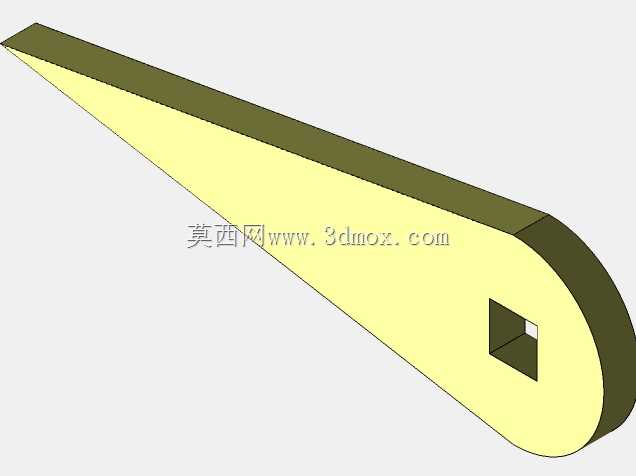

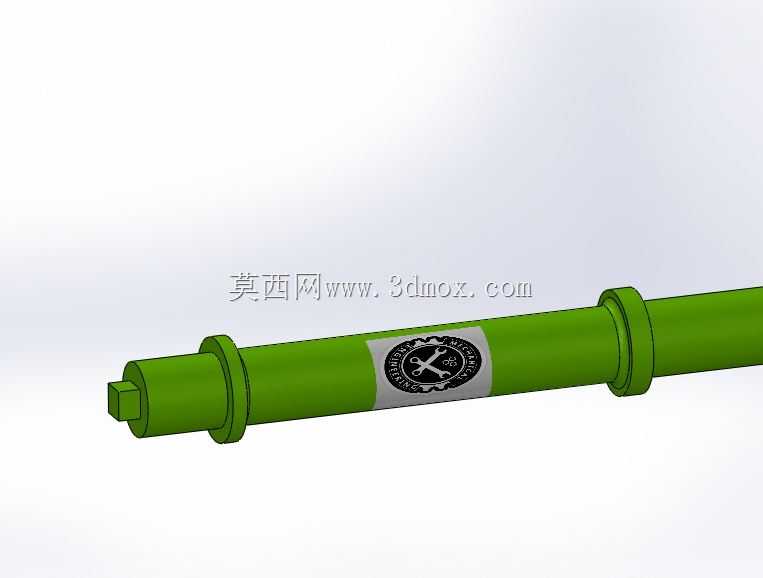

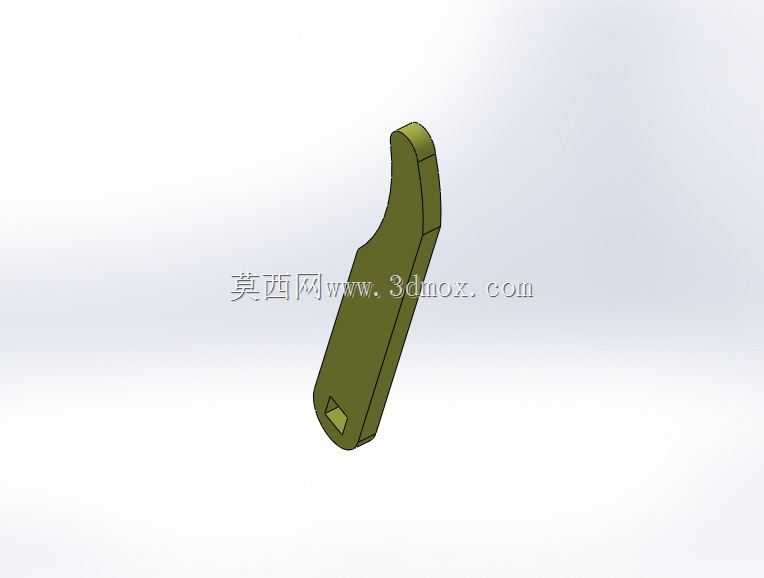

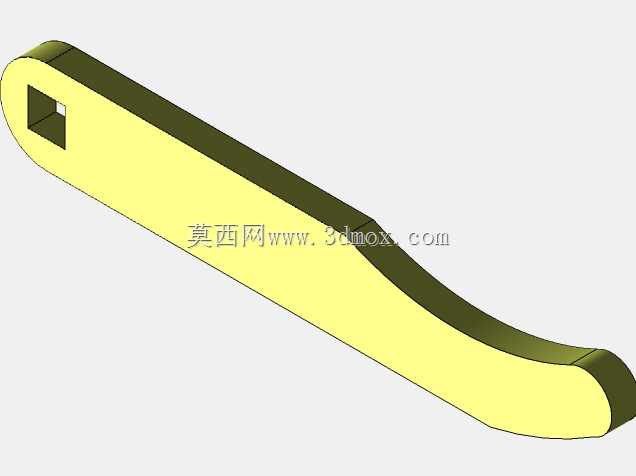

　　握持杆的主体采用等直径圆杆结构，两端分别连接操作握柄与指针安装座，握柄做了折弯收窄处理，贴合人手握持的弧度，长时间操作也不会出现硌手的问题；指针部分采用薄片状高强度结构，尖端做了收窄处理，指示线宽度控制在0.8mm以内，确保刻度读数的精度控制在半个刻度格范围内。整套组件的安装边界完全匹配CA6140车床原有操作机构的安装孔位，不需要对床身面板做额外的打孔或打磨处理，替换原有磨损部件时可以直接完成装配，适配性较强。

　　结构装配逻辑上，各零件之间采用轴孔配合加紧定螺钉固定的方式，既保证了连接的牢固性，也方便后期磨损后的拆卸更换；导向板与握持杆之间预留了0.1mm的配合间隙，表面做了光滑处理，扳动操作时阻力均匀，不会出现卡滞、松旷的问题。在实际加工验证中，这套组件可以承受超过两万次的往复扳动操作，指针的指示偏差始终控制在允许范围内，完全满足普通车床日常加工的使用需求，也可作为同类型卧式车床操作机构改造的参考结构。
