四辊轧机单动式上弯缸结构设计

　　在板带材轧制生产线上，板形控制是决定成品带材厚度精度、板形平直度的核心环节，四辊轧机作为冷热连轧、中厚板轧制的主力机型，其工作辊的挠曲变形控制直接影响最终产品质量，本次涉及的单动式上弯缸，正是安装于四辊轧机机架轴承座区域，专门用于抵消轧制过程中工作辊因轧制力产生的挠曲变形的核心液压执行元件。该弯缸额定工作压力设定为300巴，属于高压重载液压元件，采用单动式结构设计，即液压油仅提供弯辊力输出的正向推力，活塞回程依靠轧机机架内部的弹性恢复力以及配套的复位弹性元件完成，这种结构相比双动式弯缸，减少了一路高压供油回路，简化了轧机液压系统的管路布置，同时降低了油缸本体的密封设计难度，更适合轧机内部高温、多氧化铁皮、多乳化液喷淋的恶劣工况。

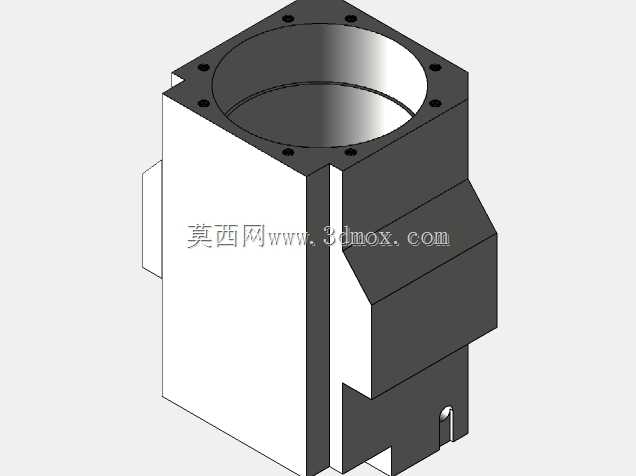

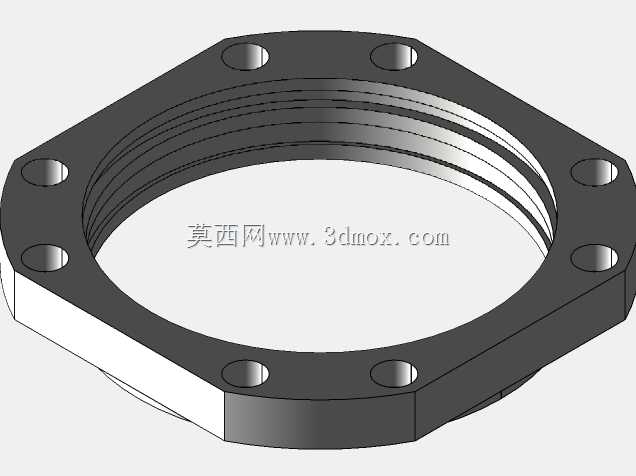

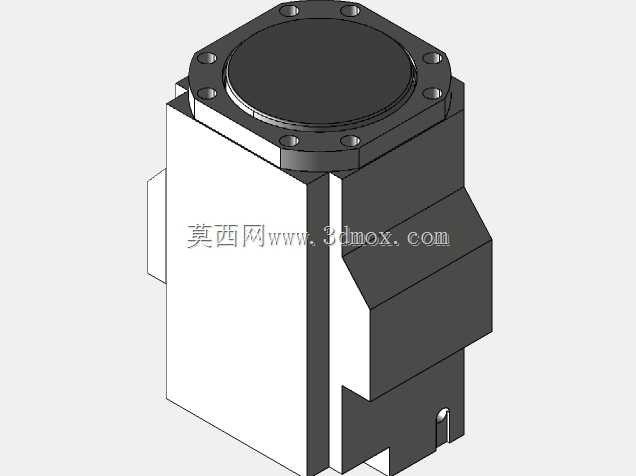

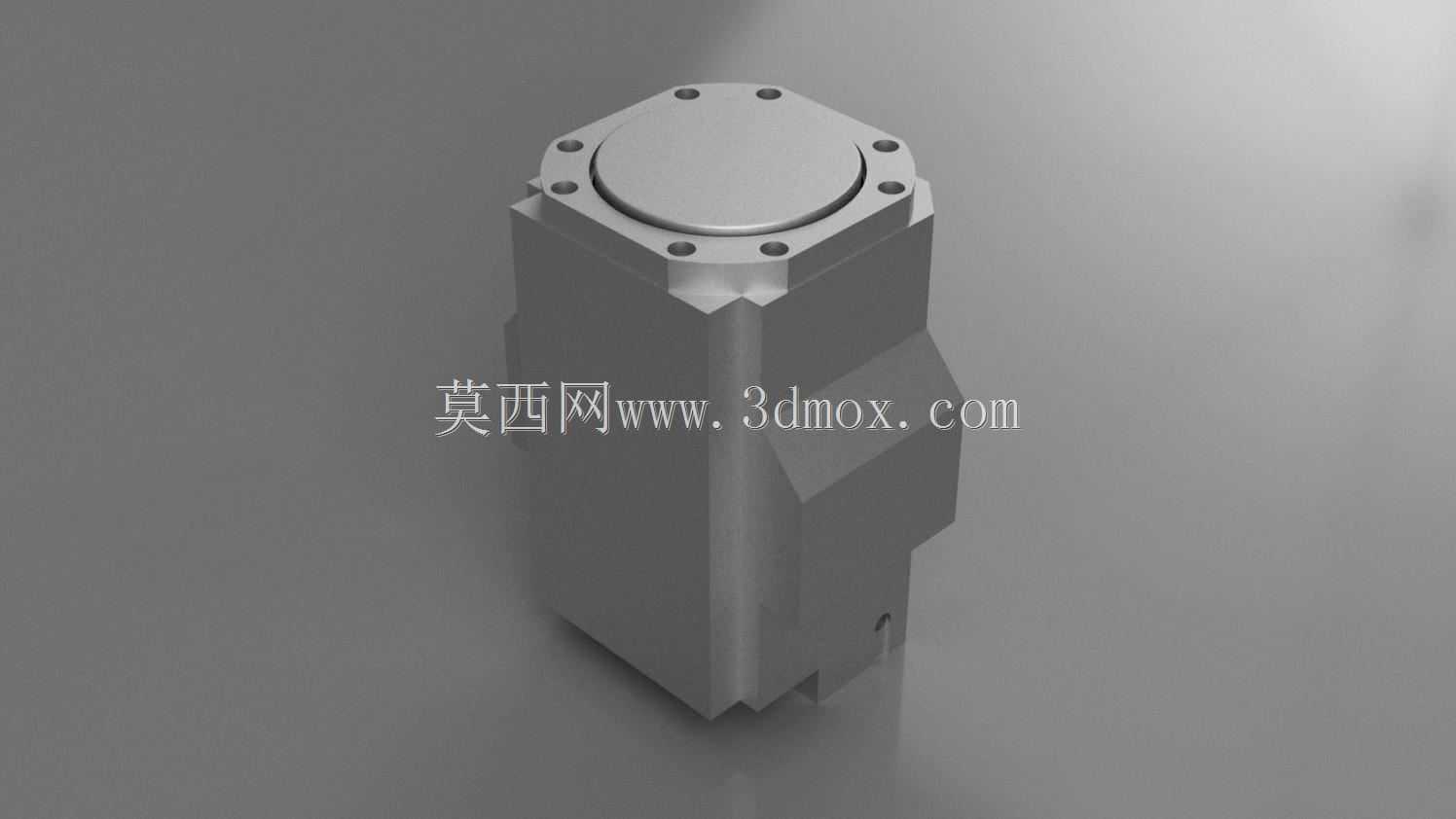

　　从结构外形来看，该油缸采用方形安装法兰结构，法兰端面上均匀布置8个安装螺栓孔，安装时直接嵌入轧机机架的预设安装槽内，通过螺栓实现刚性固定，这种方形法兰相比圆形法兰，在轧机牌坊的有限安装空间内能够获得更大的抗倾覆力矩承载能力，可承受弯辊力施加过程中产生的侧向偏载，避免油缸在长期交变载荷下出现安装松动。油缸本体采用阶梯式柱体结构，靠近活塞输出端的截面做了切边处理，目的是避让轧机轴承座上的相邻零部件，避免在弯辊动作过程中与周边的管路、传感器、冷却装置发生运动干涉，设计时严格控制了油缸的整体轴向尺寸，确保在轧机辊缝调整、换辊作业的全行程范围内，油缸本体都不会超出预设的安装边界，不会与工作辊、支撑辊的换辊轨迹产生冲突。在功能实现层面，

　　该弯缸直接作用于工作辊轴承座的外侧端面，通过高压油推动活塞输出恒定或动态调整的弯辊力，给工作辊施加一个与轧制挠曲方向相反的预变形，从而实时补偿轧制过程中因轧制力波动、带材宽度变化、轧辊磨损带来的辊缝形状变化，配合轧机的AGC厚度控制系统，能够将带材的横向厚差控制在极小的公差范围内。设计过程中充分考虑了轧机工况的交变载荷特性，油缸的密封结构采用多道组合密封形式，既能够耐受300巴的高压冲击，又可以抵御轧制过程中产生的氧化铁皮颗粒、乳化液腐蚀介质的侵入，延长油缸的在线使用寿命，减少非计划停机更换的频次。油缸的活塞端面做了硬化处理，与轴承座接触的位置采用球面自适应设计，能够自动补偿安装过程中产生的微小角度偏差，避免偏载导致的活塞拉伤、密封偏磨问题，这种细节设计在重载液压元件的设计中尤为关键，直接决定了元件的长期运行可靠性。
