35路AMPSEAL系列汽车连接器母端外壳

　　这款35路连接器外壳是面向车载恶劣工况设计的线束对接部件，主要适配AMPSEAL系列连接器的母端子组件，核心应用场景覆盖商用车发动机舱线束连接、工程机械车载电控单元信号对接、特种作业车辆车身电控系统接线等对防护、耐温有高要求的布线场景，解决车载场景下振动、温变、油污侵蚀带来的接线可靠性问题。

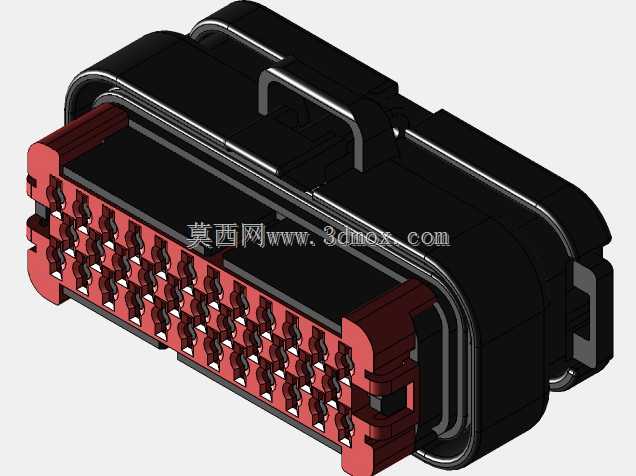

　　从结构设计来看，外壳主体采用黑色聚对苯二甲酸乙二醇酯热塑性塑料注塑成型，材料本身具备优异的抗冲击、耐高低温老化性能，可长期承受发动机周边-40℃到125℃的交变温度环境，不会出现低温脆裂、高温软化变形的问题。外壳内嵌的红色端子安装基座做了等距35路1.3mm端子位排布，每个针位都设计了独立的端子锁止卡扣，端子插入后可实现双向防脱，避免车辆行驶过程中持续振动导致的端子退针、接触不良故障。基座与外壳之间设置了一圈连续的硅橡胶密封槽，装配后密封圈可实现IP67级别的端面密封，阻挡泥水、油污、粉尘进入接插件内部接触区域，避免针脚氧化短路。

　　外壳两侧设计了一体式的金属锁扣挂耳，对接公端外壳后，配套的金属锁卡可直接卡入挂耳实现整对连接器的锁止固定，锁止后可承受超过200N的轴向拉脱力，满足车载布线时的拉扯强度要求。外壳背部的线束引出端做了阶梯式的波纹密封结构，适配不同线径的线束护套，打胶装配后可实现线束尾部的密封防护。从安装边界来看，这款连接器整体为长方体结构，对接端面的安装定位柱做了防呆设计，只有公母端定位槽完全对齐才能完成插合，避免现场装配时出现错插、斜插损坏针脚的问题。

　　电气性能层面，该外壳适配的1.3mm镀金触点额定载流可达17A，镀锡触点额定载流为8A，可同时满足大电流供电回路与小电流信号回路的集成布线需求，单颗连接器即可完成35路线路的集中对接，大幅减少车载线束的接插件数量，降低布线复杂度与故障点。在实际选型使用中，这款外壳可直接配套标准AMPSEAL系列端子、密封堵、尾夹使用，无需额外开模定制配件，维修替换时可直接采购标准件完成更换，降低售后维护成本。建模过程中严格还原了实物的锁扣间隙、密封槽尺寸、端子位同轴度公差，所有配合面的尺寸公差均按照行业通用的接插件装配公差设置，可直接用于车载线束布线的干涉检查、接插件布局模拟，也可用于电控箱的安装开孔定位参考。
