雷赛CS-D808闭环步进驱动器结构设计

　　在自动化设备的电控系统搭建环节，步进驱动单元是连接运动控制器与执行电机的核心中间部件，这款雷赛CS-D808驱动器的三维结构，完全还原了量产实物的安装与接口细节，能直接用于设备电控柜的布局干涉校验、布线空间预留等设计环节。从实际应用场景来看，这类闭环步进驱动器常被用在非标自动化点胶设备、小型数控雕铣机、皮带输送定位工位、3C产品组装治具等对位置精度有一定要求、又需要兼顾成本的运动控制场景，相比开环步进驱动，它自带的编码器反馈接口能实时修正电机丢步问题，运行时的低速震动也比普通开环驱动更小。

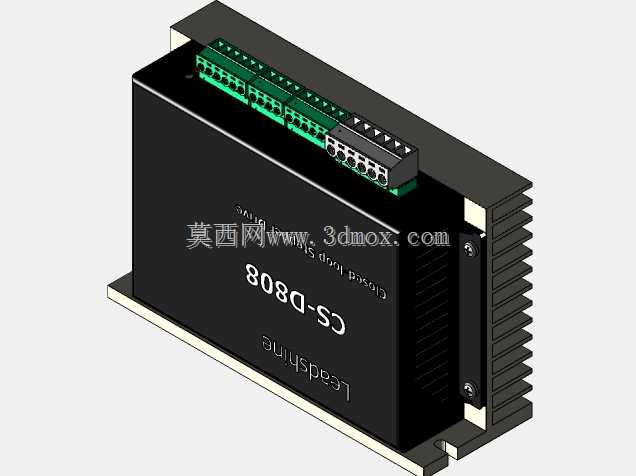

　　从结构设计思路来看，这款驱动器的外壳采用两侧鳍状散热筋布局，没有额外加装散热风扇，靠自然对流就能满足额定工况下的散热需求，这种无风扇设计能避免长期运行时粉尘、油雾进入驱动内部造成电路故障，很适合车间多尘、有少量切削油雾的机加工周边设备使用。外壳主体为黑色金属拉伸壳体，底部带一体化安装法兰边，安装孔位的间距、孔径都严格按照实物尺寸还原，设计电控柜安装板时可以直接调用模型定位开孔，不用反复核对实物样本的安装尺寸。

　　接口部分的布局完全贴合实际接线需求，顶部的绿色接线端子排从左到右依次排布电源输入、电机绕组接线、通用IO接口、编码器反馈接口，每个端子的间距、接线口的朝向都和实物一致，建模时还原了端子的插拔空间，在做电控柜三维布线时，可以提前预留接线操作的手部空间，避免出现端子被线槽或其他元件挡住、无法完成接线的问题。驱动器侧面的状态指示灯、参数调节拨码开关的位置也做了精准还原，安装时可以把指示灯朝向柜门外或者观察窗方向，方便后期设备调试时快速查看驱动运行状态，不用拆开柜门排查故障。

　　从安装边界来看，这款驱动器的整体厚度控制在常规DIN导轨安装元件的尺寸区间内，既可以用底部法兰螺丝直接固定在安装板上，也能适配标准DIN导轨卡扣安装，模型里预留了导轨卡扣的安装槽位，做电控布局时可以根据柜内空间灵活选择安装方式。建模时对壳体的圆角、接缝、端子标识的凹凸细节都做了还原，不是简化的方块模型，在做设备整体三维渲染、方案展示时也能直接使用，不会因为模型过于简化影响方案的真实感。对于做非标设备结构设计的工程师来说，这类精准的驱动元件模型能大幅减少电控布局阶段的反复修改，提前规避安装干涉、接线空间不足等实际装配时才会暴露的问题，缩短设备的整体设计周期。
