双腔式塑料连接环钩注塑成型结构件

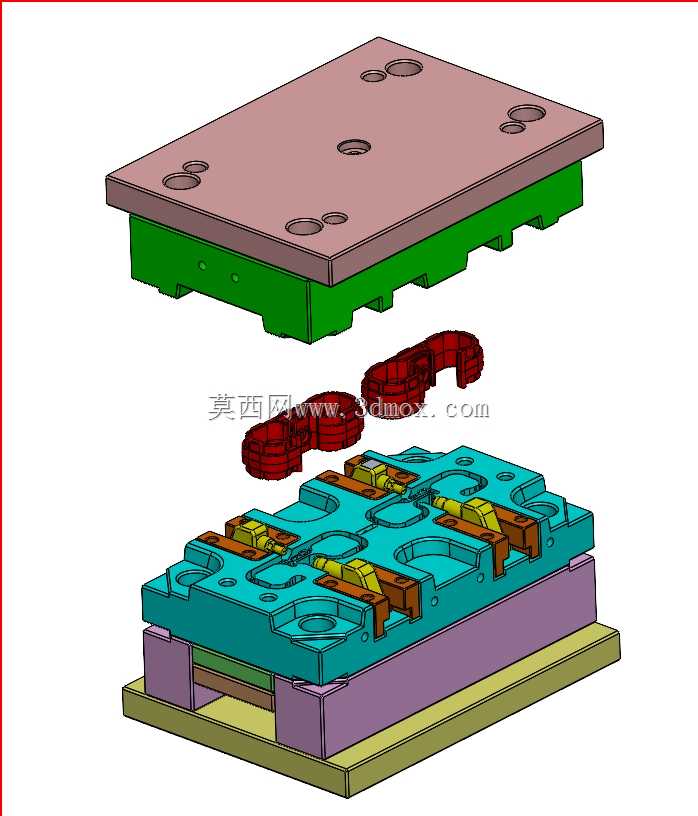

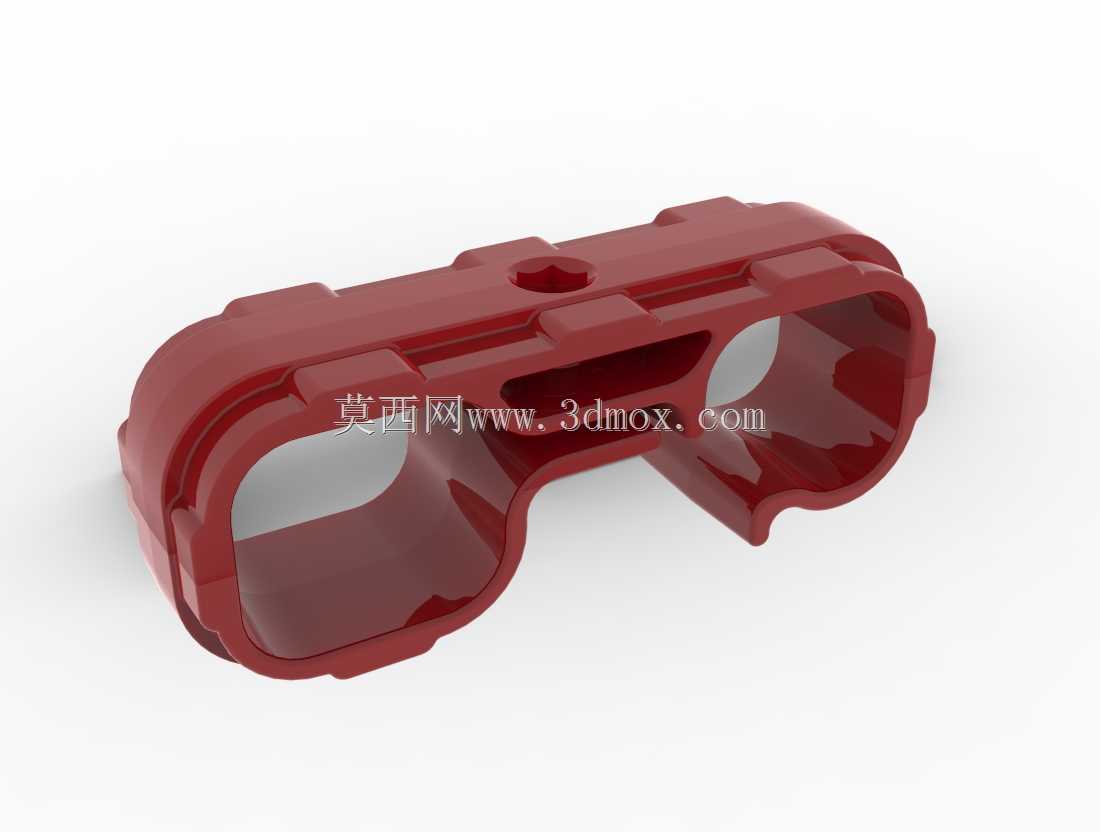

　　该塑料环钩为双腔体对称式注塑结构件，主要应用于轻工机械设备的管线束固定、小型工装附件快装连接、民用塑料制品的活动铰接场景，在需要频繁拆装、低载荷快挂的工位上可替代金属冲压扣件，降低整体装配重量与接触面磨损风险。从结构设计逻辑来看，整体采用对称式双通腔布局，两个独立的环形腔体通过中间的连接筋位整合为一体，腔体边缘做了R2-R3的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时在装配时可以减少对穿入杆件表面的划伤。中间连接段顶部预留了一个圆形定位沉孔，可配合M3规格的自攻螺钉或者圆柱销实现环钩在安装基座上的周向定位，防止使用过程中出现环钩转动偏移的问题。腔体的内壁做了0.5°的脱模斜度，适配常规注塑模具的顶出结构，

　　不需要额外做抽芯滑块就能完成成型，能有效降低模具加工成本与生产周期。从安装边界来看，单个环钩的整体长度控制在60mm区间，宽度方向最大尺寸为28mm，腔体的内孔直径适配12mm直径的圆杆或者管线，安装时需要在基座上预留30mm×15mm的平面安装位，沉孔位置的安装深度不小于3mm即可保证固定强度。功能特性方面，该环钩采用POM或者增强PP材质注塑成型时，单侧腔体的静态吊挂载荷可以达到5kg，满足小型工装附件、设备侧挂管线、玩具活动铰接的使用需求，双腔体的设计可以同时穿入两根独立的杆件，实现两个部件之间的活动连接，不需要额外加装铰接轴，依靠塑料本身的自润滑特性就能实现小角度的相对转动，在玩具结构、小型输送线的线束固定、

　　机床附件的临时挂装场景中都有较高的适配性。设计过程中针对环钩的受力薄弱点做了筋位加厚处理，在腔体与中间连接段的衔接位置壁厚从2mm增加到3.5mm，避免吊挂载荷下出现衔接处断裂的问题，同时外表面所有的棱角都做了倒钝处理，没有尖锐的飞边残留位置，装配和使用过程中不会划伤操作人员或者配套的管线表面。
