CA6140机床用分隔器结构设计

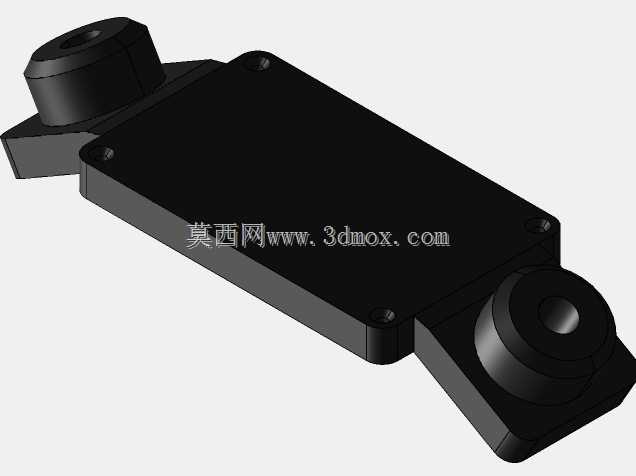

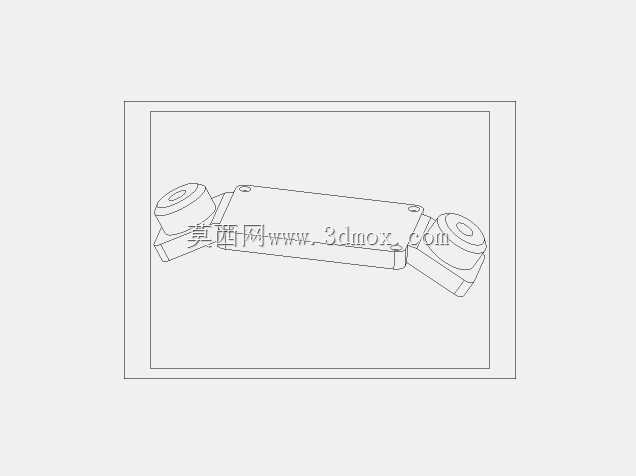

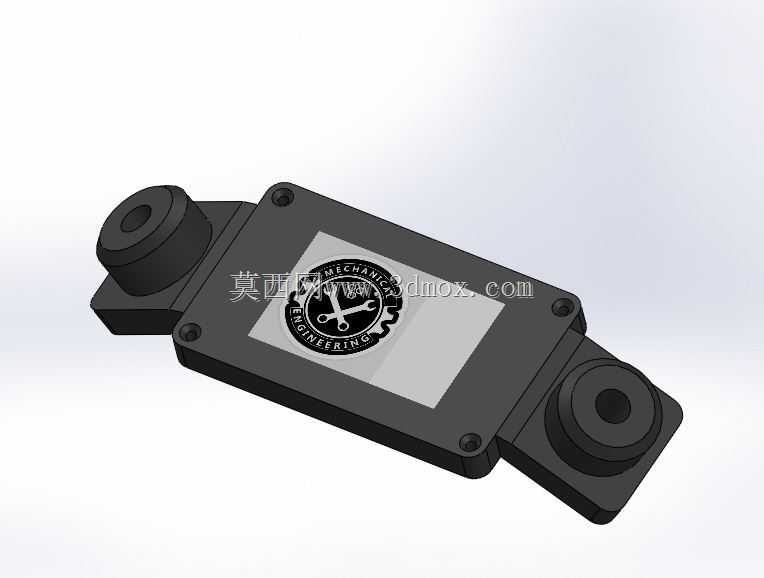

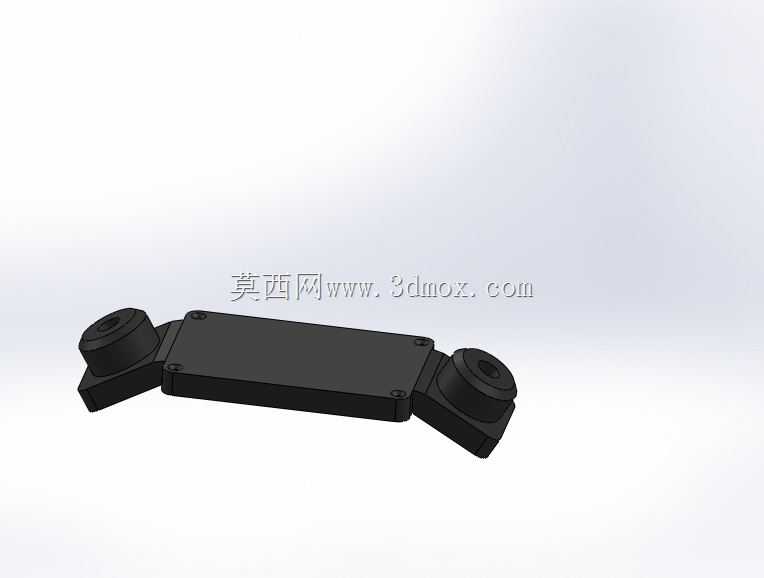

　　在普通车床的进给传动与排料辅助结构中，这类分隔件主要承担工位间隔、物料分流以及局部安装基准的作用，尤其适配CA6140这类卧式车床的改装或原厂备件替换场景，可在溜板箱旁侧的辅助安装位完成固定，对输送路径上的小型加工件实现有序分隔，避免工件堆叠碰撞影响加工节拍。从结构设计逻辑来看，该零件采用一体式铸造成型后做表面喷砂处理，主体为扁平矩形基座，两端延伸出带同轴通孔的凸台安装耳，安装耳的通孔为沉孔设计，可适配内六角圆柱头螺钉完成沉头安装，保证安装后螺钉端面不超出零件表面，避免与周边运动部件发生刮擦干涉。基座本体上均匀分布四个小直径安装孔，用于固定表面的标识盖板或辅助定位挡片，中间区域的平整安装面可贴合配套的感应元件或挡料拨片，

　　整体安装边界控制在长120mm、宽60mm、总高22mm的范围内，不会占用车床周边过多的安装空间，适配CA6140车床床身侧面的预留安装位尺寸。设计时充分考虑了车床工作环境的切削液飞溅、切屑摩擦工况，零件所有棱边均做了R1.5的圆角过渡，不存在应力集中的尖锐边角，基座底部做了0.2mm的平面度公差要求，保证安装后与安装基面的贴合度，避免长期受振动出现连接松动。两端安装耳的凸台高度做了差异化设计？不，实际两端凸台高度保持一致，同轴度公差控制在φ0.05mm以内，保证安装后零件整体的水平度，避免分隔工位出现偏移。在实际应用中，该分隔器可配合车床的自动送料架使用，当棒料或小型加工件沿送料轨道移动至该位置时，

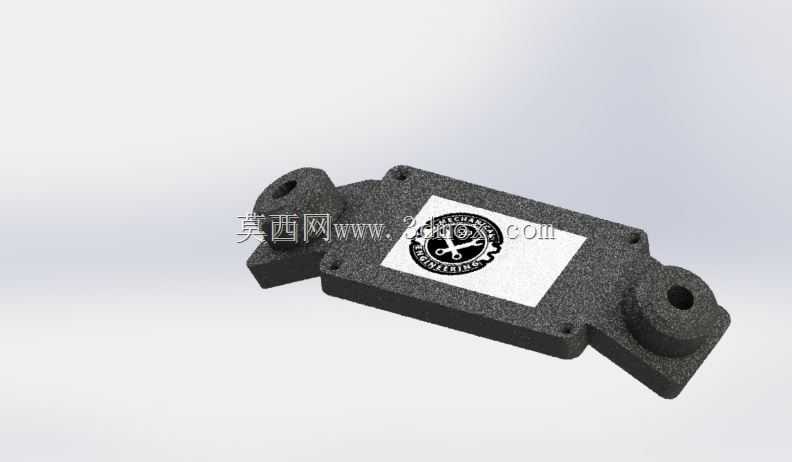

　　零件本体的凸起侧边可对工件形成侧向格挡，配合送料节拍实现单工件分隔放行，替代传统的焊接式分隔挡块，具备更换便捷、安装定位精度高的特点。建模过程中对安装孔的位置度、凸台的同轴度都做了参数化约束，可根据不同型号车床的安装尺寸直接调整参数完成变型设计，不需要重新绘制基础轮廓，零件的壁厚控制在3mm，既保证了足够的结构强度承受工件的碰撞冲击，又不会过重增加安装位的负载，表面的粗糙纹理处理也提升了零件的耐磨性能，长期受切屑摩擦也不会出现过快的磨损变形。
