多股绞合曲线导线结构设计

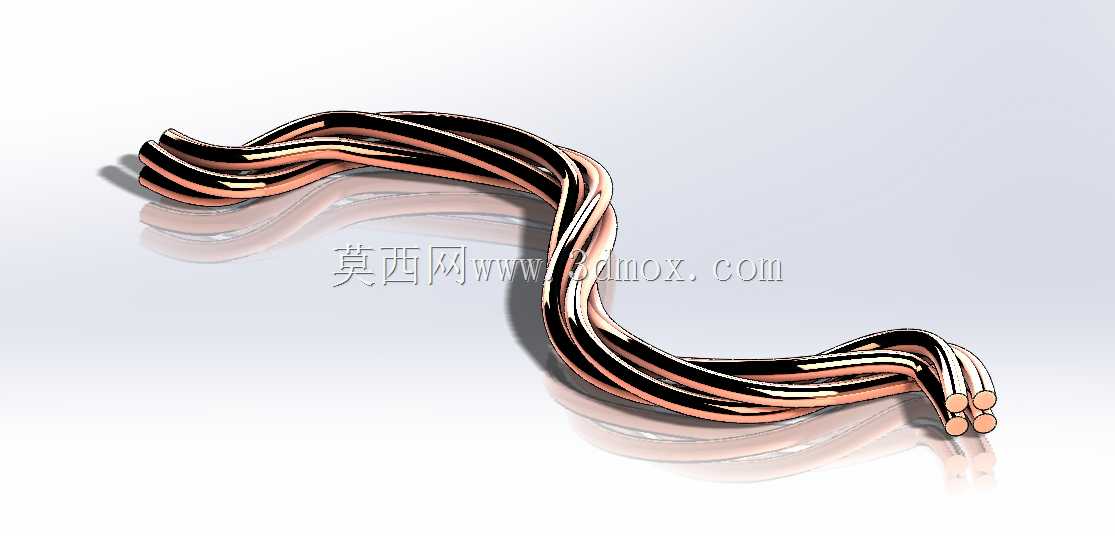

　　这类多股绞合曲线导线，常见于机床内部电控系统的活动走线场景，比如CA6140这类普通车床的溜板箱、进给机构的随动布线位置，需要适配部件往复运动时的走线弯折需求，避免单股硬线在反复弯折后出现铜芯断裂、绝缘层破损的问题。从结构设计来看，该导线采用多股铜质线芯绞合的构型，单股线芯外覆绝缘层，整体沿空间曲线走向排布，绞合节距经过适配调整，既保证整线的柔性，让导线可以顺着预设的曲线轨迹完成布设，又能在长期往复弯折的工况下保持结构稳定，不会出现线芯松散、绝缘层错位的情况。在实际设备装配中，这类曲线导线的布设边界需要匹配机床内部的走线槽空间，整线的弯曲半径需要满足最小弯折要求，不能因为走线曲率过小导致线芯受力集中，通常布设时会预留一定的长度余量，

　　适配部件运动时的拉扯量，避免导线在设备运行过程中被运动部件剐蹭或者拉扯断裂。设计这类导线的三维结构时，首先要确定设备内部的走线路径，根据运动部件的行程计算导线需要的总长度和各段的弯曲曲率，再通过扫掠旋转的建模方式，先绘制单股线芯的空间扫掠路径，再按照绞合的旋向和节距阵列排布多股线芯，最后包覆外层绝缘结构，还原实际导线的绞合形态。这类导线的导电特性由多股线芯的总截面积决定，需要匹配对应回路的载流量要求，绝缘层的厚度则根据回路的工作电压来确定，保证足够的电气绝缘性能，同时不会因为绝缘层过厚降低整线的柔性。在机床的实际运行中，这类曲线导线需要随进给部件做反复的曲线位移，绞合结构可以让各股线芯均匀分担弯折时的应力，相比平行排布的多股线，

　　抗疲劳寿命能提升数倍，减少设备运维过程中因为线缆故障导致的停机问题。建模过程中需要精准还原绞合的旋向和节距，保证模型和实际线缆的弯折特性匹配，方便后续在整机装配中做干涉检查，提前排查走线过程中可能和周边传动部件、结构件出现的碰撞问题，优化走线路径，避免实际装配时出现线缆长度不合适、弯曲半径不足的问题。
