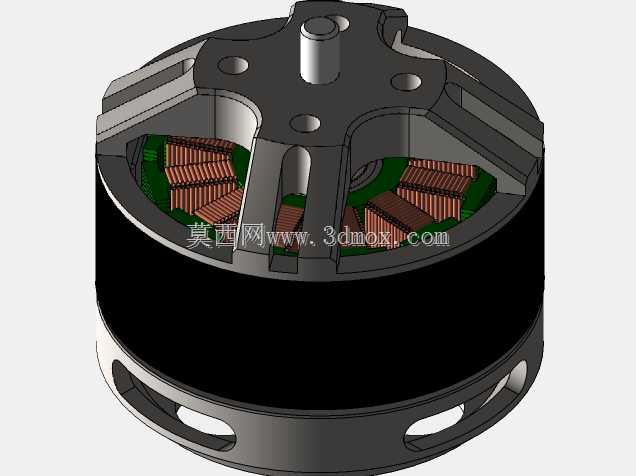

外转子盘式无刷电机剖视结构设计

　　这款外转子盘式无刷电机的结构设计，最初是瞄准小型多旋翼无人机、桌面级精密云台以及便携电动工具的动力需求做的适配，这类应用场景对动力部件的重量、轴向尺寸以及扭矩输出密度都有比较严苛的要求，传统内转子电机很难在短轴向尺寸下做到足够的低速扭矩输出，因此采用外转子结构的布局思路，从根源上适配这类紧凑安装空间的使用需求。从结构布局来看，转子外壳直接集成输出轴座，省去了额外的传动连接结构，转子外壳采用轻量化铝合金切削成型，侧壁预留的镂空槽一方面是为了降低整体转动惯量，提升动态响应速度，另一方面也能在转子旋转时形成导流风道，直接带走定子绕组工作时产生的热量，避免长时间高负载运行出现绕组温升过高的问题。定子部分采用集中式绕组绕制工艺，

　　每一组绕组都做了规整的排布固定，绕组与定子铁芯之间做了绝缘衬垫隔离，定子铁芯采用高导磁硅钢片叠压而成，能够有效降低涡流损耗，提升电机的能量转换效率。设计过程中特意将安装定位孔均匀分布在转子上端盖的圆周方向，安装孔的位置度公差控制在0.02mm以内，保证电机安装后转子的同轴度，避免高速旋转时出现偏心振动的问题。输出轴采用台阶式结构设计，与转子端盖的配合面采用过盈配合加厌氧胶固定的方式，能够传递足够的输出扭矩，不会出现高负载下轴与转子滑脱的问题。定子底座的安装止口做了倒角导向设计，方便装配时快速对位，底座上预留的穿线孔位置做了圆滑过渡处理，避免绕组引出线被锐边割破绝缘层。从安装边界来看，这款电机的轴向总尺寸控制得非常紧凑，

　　径向尺寸也适配常规的小型设备安装空间，不需要额外设计复杂的转接支架就能直接固定在设备的安装平面上。实际使用过程中，这类外转子电机的低速扭矩特性比同尺寸内转子电机高出30%左右，能够直接驱动螺旋桨或者小负载传动机构，省去了减速齿轮组的结构，既降低了整体传动噪音，也减少了传动环节的能量损耗，同时也降低了后期维护的成本。在结构细节处理上，转子外壳的内壁与定子绕组之间预留了均匀的气隙，气隙尺寸控制在0.3mm到0.5mm之间，既保证了电磁转换的效率，也避免加工或者装配误差导致转子与定子出现扫膛的问题。绕组端部做了绝缘漆浸涂固化处理，既可以固定绕组线的位置，避免高速旋转时的离心力导致绕组松散，也能提升绕组的绝缘性能，适应潮湿或者多粉尘的复杂使用环境。
