步进电机速度控制装置结构设计方案

项目分类:电机 发布时间:2024-01-09 ID:720707
  • 步进电机速度控制装置结构设计方案
  • 步进电机速度控制装置结构设计方案
  • 步进电机速度控制装置结构设计方案

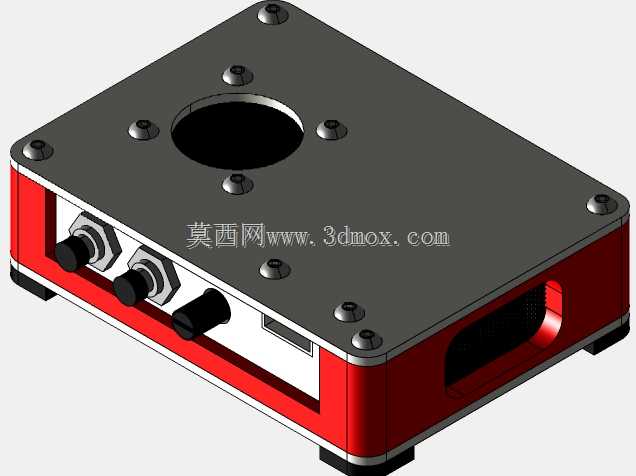

  在小型自动化测试台、桌面级3D打印设备、教学实验步进系统这类需要近距离手动调控步进电机运行状态的场景里,这类紧凑型控制装置的结构设计需要兼顾接线便利性、操作逻辑合理性与安装适配性。从实际使用需求出发,装置采用USB C接口作为5V电源输入端口,搭配4针JST连接器实现与步进电机的快速接线,省去了传统端子台拧线的繁琐步骤,适配小功率步进系统的快速搭建需求,在实验室临时测试、小型设备原型调试场景下,能大幅缩短接线准备时间。操作区域的布局完全贴合一线调试人员的使用习惯:电源通断按钮、转向切换按钮、转速调节电位计全部布置在壳体同一侧的操作面上,调试时无需转动设备即可完成全部参数调整,电位计选用带刻度阻尼的型号,转速调节时的反馈感清晰,

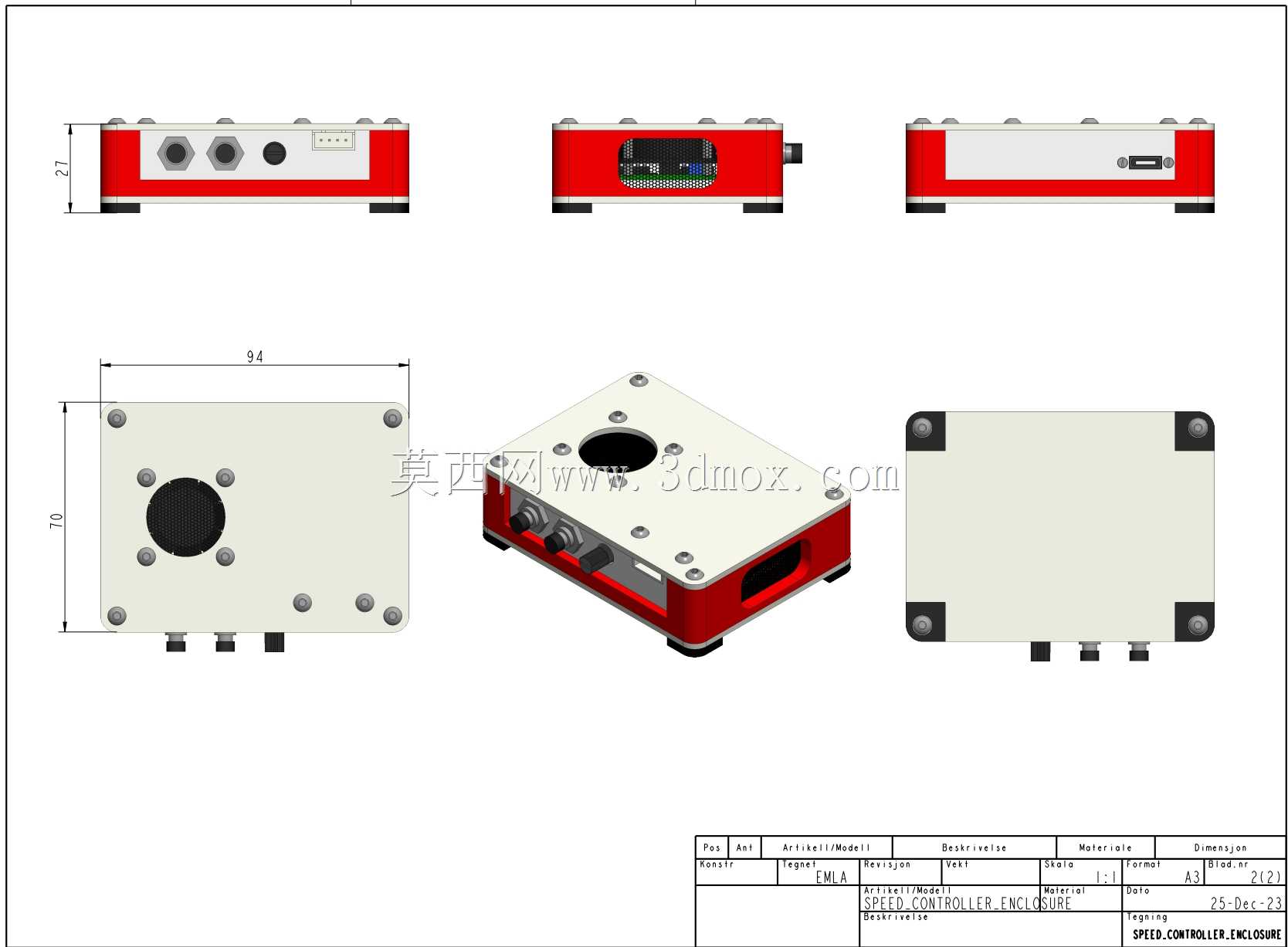

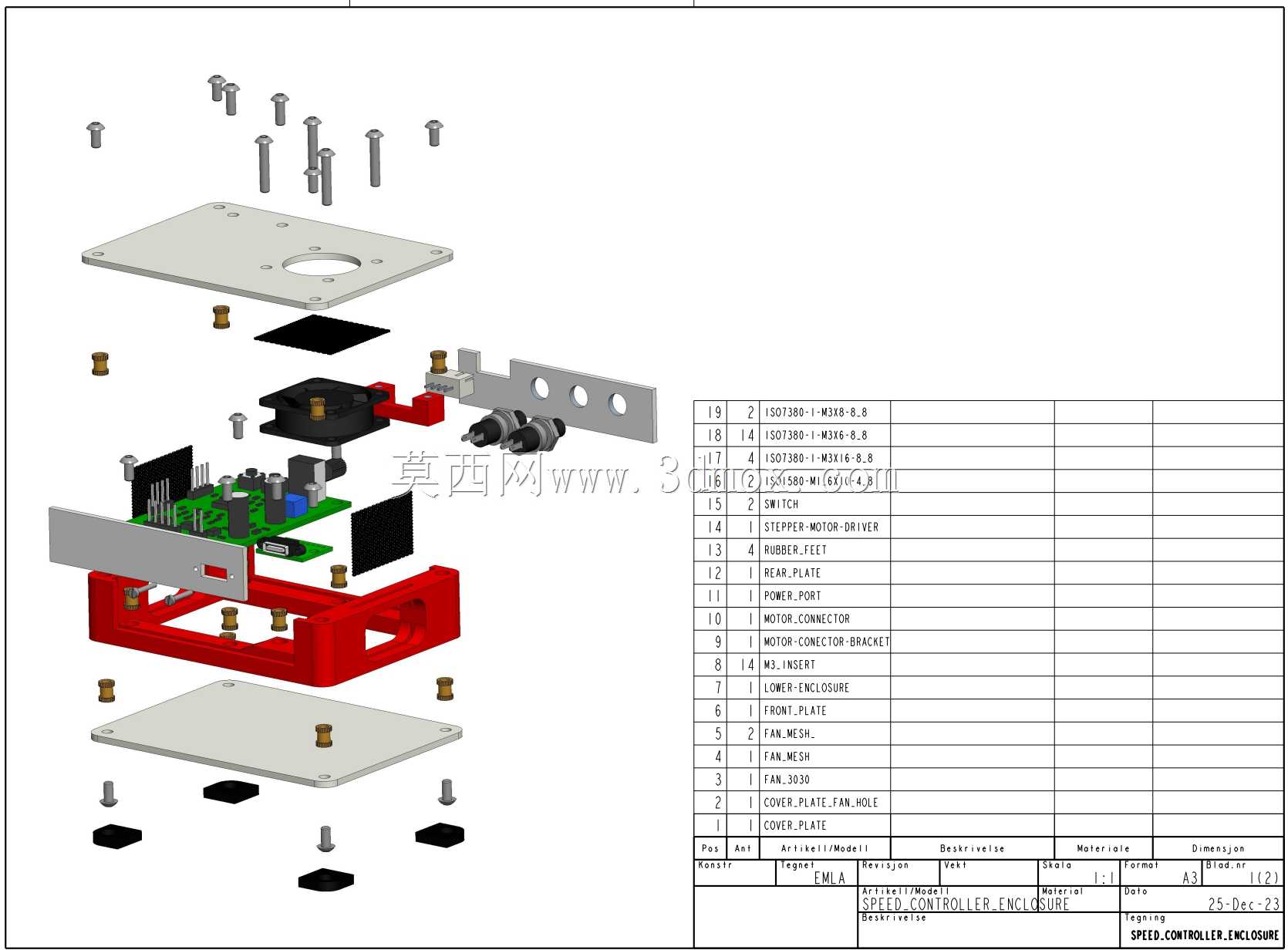

  避免误触导致的转速突变。壳体设计采用上下分盒的拼接结构,主体安装面预留了标准的电机对接安装孔位,安装边界尺寸控制在94mm见方的范围内,厚度方向仅37mm,既可以直接通过底部四个角的安装孔固定在设备型材框架上,也可以通过侧面的固定耳挂靠在安装面板上,适配不同设备的安装空间限制。壳体边角做了圆弧过渡处理,避免调试时剐蹭线路,接口区域做了内凹设计,插接连接器时插头不会突出壳体外轮廓,减少设备移动过程中接头被磕碰松脱的概率。内部结构预留了驱动电路板的固定柱与走线槽,电源输入回路与电机输出回路的走线区域做了物理分隔,避免强电信号干扰控制回路的电位计采样信号,壳体侧面预留了散热格栅,对应驱动板的功率器件位置,

  长时间带载运行时也能保证热量及时散出,不会出现壳体积温导致的器件参数漂移。上盖与底座采用螺丝紧固的连接方式,后期维护拆解时无需撬开卡扣,不会损伤壳体外观,所有外露的操作件都做了防呆设计,按钮与电位计的安装孔位尺寸唯一,装配时不会出现装反、装错位置的问题。
