超小型ESP32C3开发板结构设计

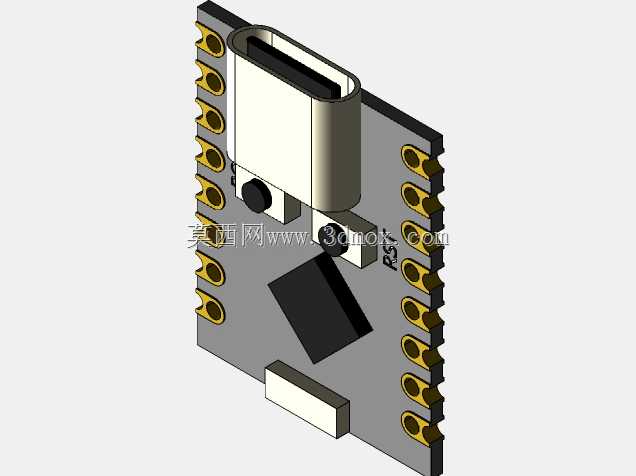

　　这款超小型ESP32C3模块的结构设计，核心围绕嵌入式开发场景的紧凑安装需求展开，在有限的板卡空间内完成了核心主控、Type-C接口、排针引脚、复位按键与板载天线的布局整合，适配可穿戴设备、小型物联网终端、便携式传感节点这类对安装空间有严苛要求的应用场景。从结构设计逻辑来看，板卡采用双侧排针布局，排针焊盘沿板体长边等距排布，既保证了引脚焊接后的结构强度，也预留了足够的爬电距离，避免焊接过程中出现连锡隐患，排针间距严格遵循通用2.54mm排针标准，可直接适配市面通用面包板与杜邦线连接，无需额外转接结构。板载Type-C接口采用沉板贴合设计，接口外壳与PCB板边缘齐平，既压缩了接口突出板体的高度，

　　也能保证插拔过程中接口受力直接传递到PCB基材，避免长期插拔导致焊盘脱落，接口旁预留的ESD防护器件位置，在结构上避开了插拔操作的受力区域，减少外力冲击对贴片元件的损伤。板载复位按键采用轻触贴片结构，按键顶面略高于板体表面0.3mm，既避免运输过程中误触，也能保证手指按压时有清晰的行程反馈，按键周边预留0.8mm的操作间隙，不会被周边排针或外壳结构遮挡操作空间。板载天线区域做了净空处理，该区域未布置任何金属元件与铺铜，保证射频信号的发射接收效率，天线区域的板边做了圆弧倒角处理，避免组装过程中剐蹭天线覆铜层。从安装边界来看，整个模块的长宽尺寸控制在极小范围内，板体厚度为标准1.6mmPCB厚度，双侧排针突出板体的高度统一，

　　可直接插入标准排母座实现板对板连接，也可通过排针直接焊接在主控载板上，安装时仅需预留对应长宽的矩形安装空间，无需额外固定结构，依靠排针焊接强度即可满足常规振动场景下的固定需求。模块上的主芯片采用QFN封装布局，芯片底部预留散热焊盘，可通过PCB铺铜实现被动散热，无需额外加装散热结构，芯片周边的阻容元件采用0402封装紧凑排布，在保证布线最短的同时，预留了维修拆焊的操作空间，避免元件过于密集导致返修时损伤周边器件。整体结构没有多余的冗余设计，每一处布局都围绕小体积、易安装、便生产的工程需求展开，既满足嵌入式开发的功能需求，也适配批量生产的SMT贴片工艺要求，不会因为结构设计问题增加生产组装的难度。
