旧iPad改装HDMI显示器固定支架结构

　　日常桌面办公、小型设备调试场景中，闲置旧平板的二次利用一直是数码改造领域的常见需求，这套适配A1395型号iPad的改装固定结构，核心是将淘汰的旧iPad转化为独立HDMI输入的副屏使用，解决小尺寸监控画面显示、迷你主机副屏输出、嵌入式设备状态展示等场景的显示终端需求，无需额外采购小尺寸专用显示器，盘活闲置数码资产的同时，能匹配桌面紧凑布局的安装要求。

　　结构设计阶段首先要考虑原有iPad壳体的拆解边界，改装前必须彻底移除设备内部的原有电池、主板及所有电子元器件，仅保留原装液晶面板与触摸层，避免内置电池长期放置带来的鼓包、漏液风险，所有开孔位置不能直接在金属后壳上盲目钻孔，这套3D打印的固定支架本身就作为钻孔模板使用，对位时直接将支架贴合在iPad金属后壳对应位置，沿着预制的导向孔完成钻孔作业，能完全避免孔位偏移导致的面板排线损伤问题。

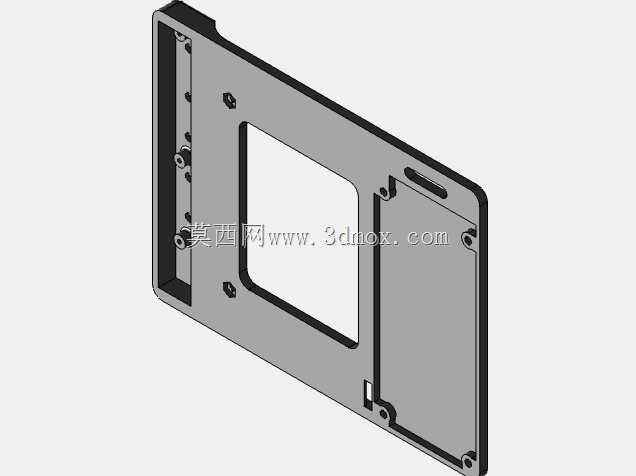

　　从结构形态来看，这套固定件分为面板承托框与侧部接口扩展座两个部分，承托框整体贴合iPad原有金属背板的弧度，边缘做了0.8mm的包边限位，安装时直接将拆解后的屏幕组件嵌入框内，不需要额外打胶固定，依靠包边的过盈配合即可完成屏幕的固定，后期需要维护屏幕时可以直接拆卸，不会对屏幕边缘造成不可逆的损伤。承托框上预制的四个小孔对应屏幕排线的固定柱位，顶部的长条形开槽预留了屏幕排线的走线路径，避免排线被挤压导致的显示故障。

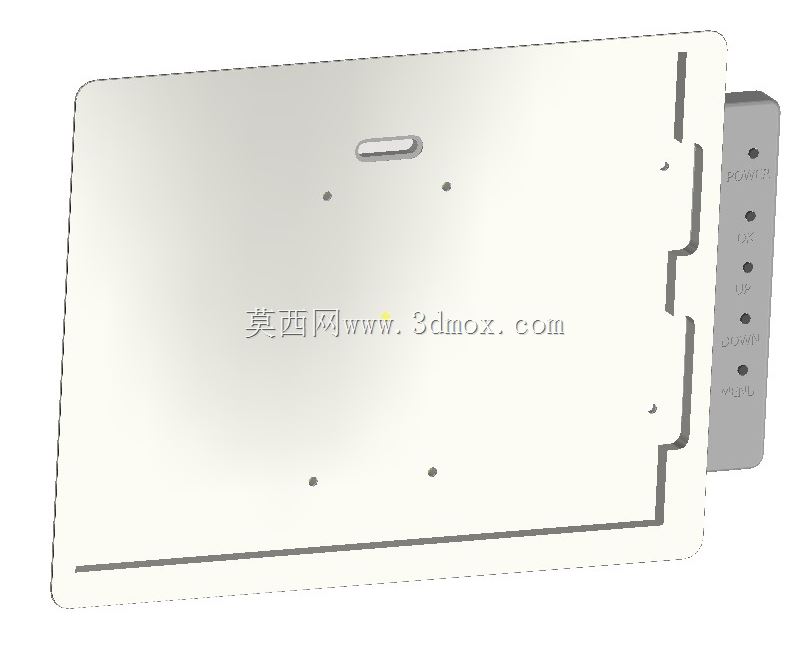

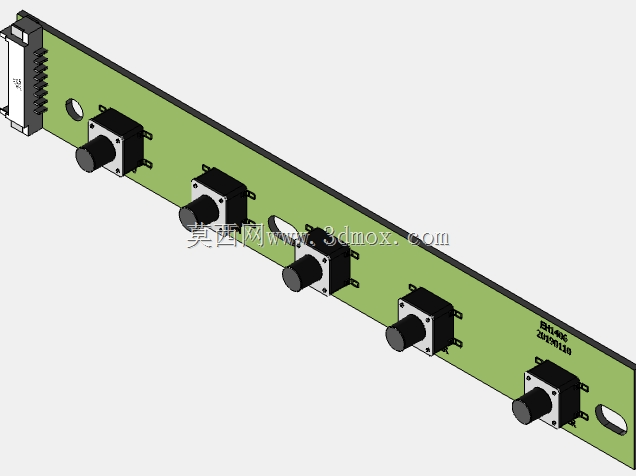

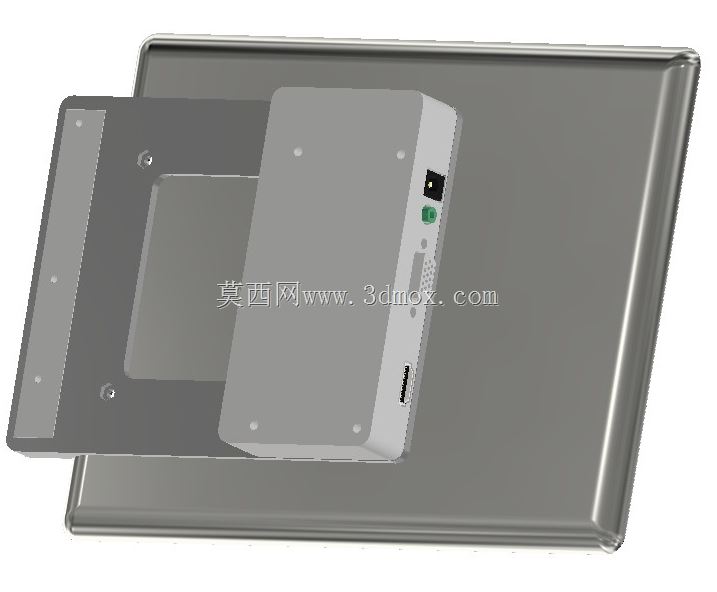

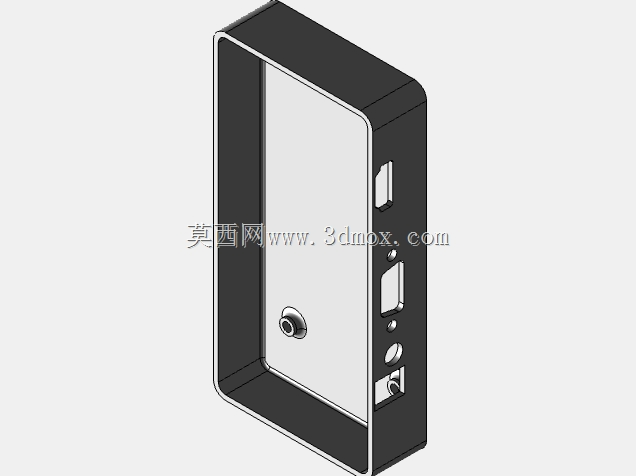

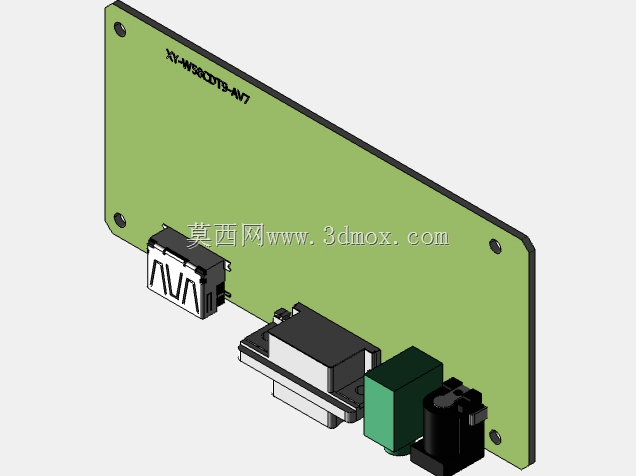

　　侧部的接口扩展座与承托框采用卡扣式连接，不需要额外螺丝固定，扩展座上预留了HDMI驱动板的安装位、调节按键的开孔以及供电接口的过孔，驱动板可以直接嵌入扩展座的卡槽内，安装时不需要额外做固定结构，卡槽的限位筋刚好卡住驱动板的四个边角，设备运行过程中不会出现松动移位的问题。扩展座与承托框连接后，整体突出背板的厚度控制在18mm以内，不会占用过多桌面空间，不管是立式放置在桌面作为副屏，还是嵌入式安装在小型设备机柜面板上，都能满足安装尺寸要求。

　　打印工艺选择上，这套结构采用PetG材质打印，层厚设置为0.2mm，填充率20%即可满足结构强度要求，因为整个结构没有大跨度的悬空结构，仅在接口开槽位置需要添加少量支撑，打印完成后去除支撑的工作量很小，不需要做复杂的后处理。结构的所有安装孔位都做了0.2mm的公差补偿，打印完成后不需要额外打磨即可直接装配，固定螺丝可以直接拧入预制的孔位，不需要提前预埋铜螺母，对于个人DIY用户来说装配门槛很低。

　　实际使用场景中，这套改装后的显示器可以作为迷你主机的副屏显示系统运行状态，也可以连接树莓派等嵌入式开发板作为调试终端，还可以安装在3D打印机、小型激光雕刻机等设备上作为操作显示屏，相比市售的同尺寸小显示器，整体改装成本更低，而且可以匹配原有iPad的屏幕显示素质，显示效果优于同价位的通用小尺寸显示屏。结构设计时特意避开了屏幕排线的弯折区域，所有走线位置都做了圆角处理，不会出现排线被结构件割破的问题，长期使用的可靠性有足够保障。

　　安装边界方面，整个结构的外形尺寸与原有iPad的外形尺寸基本一致，仅侧部扩展位置有少量突出，不管是采用壁挂安装、桌面支架安装还是嵌入式安装，都可以沿用原有适配iPad的固定支架，不需要额外定制专用的固定配件，进一步降低了改装的整体成本。承托框的背部预留了通用的VESA75安装孔位，可以直接安装在标准的显示器支架臂上，调节俯仰角度与位置都很方便，适配不同的使用场景需求。
