台式立方体框架管接结构设计

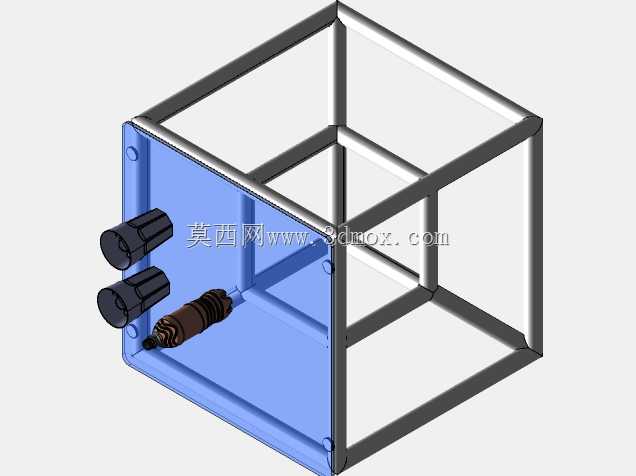

　　这款台式立方体管接结构，常作为小型实验台架、桌面级检测工装的承载基体使用，在实验室小型仪器搭载、车间工位旁的轻型工件放置、教学演示台搭建场景中适配性极强。从结构设计逻辑来看，整体采用方形管材拼接成立方体框架，管材衔接处做了精准的切角对接处理，保证框架拼接后各边垂直度偏差控制在工装使用允许范围内，避免因框架形变导致搭载的仪器出现定位偏移。框架单侧设置的蓝色安装面板，预留了标准的紧固件安装孔位，面板上集成的快插式管接头，可直接对接外部气路、液路管路，无需额外在框架上开孔走管，大幅缩短现场装配的工时。设计阶段优先考虑了安装边界的适配性，整体框架的外轮廓尺寸控制在桌面放置的合理区间，不会占用过多操作台面空间，底部框架边做了磨边处理，

　　避免放置时刮伤工作台面，同时框架的管材壁厚经过受力校核，可承载常规小型检测仪器、轻型工装夹具的重量，不会出现受压弯折的情况。在实际使用场景中，这类框架结构可根据搭载需求在不同侧面加装面板，用来固定控制阀、传感器等小型元器件，管接头的排布预留了足够的操作空间，后续接插管路时不会出现工具干涉的问题。框架的拼接方式兼顾了拆装便利性，所有管材对接处可采用标准角件配合紧固件锁紧，运输时可拆成散件打包，到达使用现场后无需专用焊接设备即可完成组装，对于需要频繁调整工位布局的车间、经常搬迁搭建的教学实验场景来说，这种结构的适配性远高于焊接一体式机架。设计时还考虑了管路走线的合理性，框架内部的中空空间可用来布设隐藏式管路，避免管线外露造成的现场杂乱，

　　也能减少管线被外物剐蹭破损的风险，面板上的接头位置经过排布优化，不同管径的接头分区设置，接插管路时可快速区分气路、液路接口，降低接错管路的概率。框架的边角处做了圆弧过渡处理，避免操作人员磕碰受伤，符合车间工装的安全设计要求，整体结构没有多余的冗余设计，所有构件都服务于承载、管路对接、元器件安装的核心功能，没有不必要的装饰性结构，完全从工程实用角度出发完成结构设计。
