机床加工用杠杆式液压夹紧夹具结构

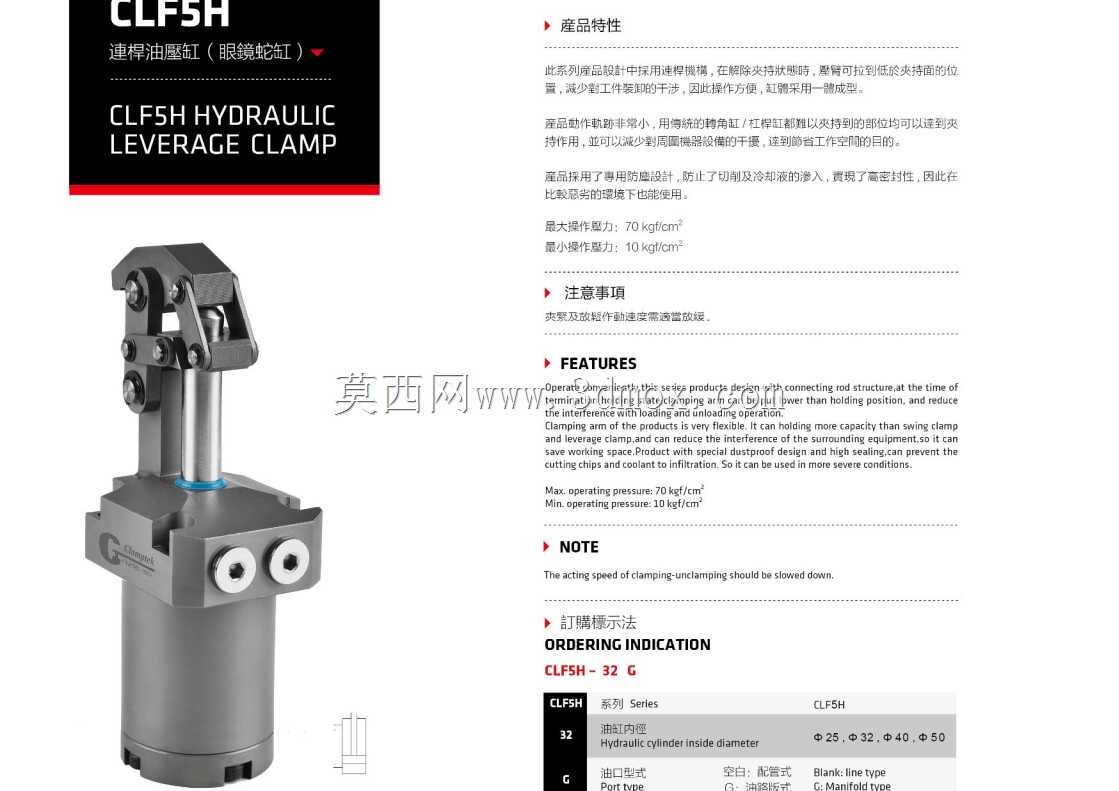

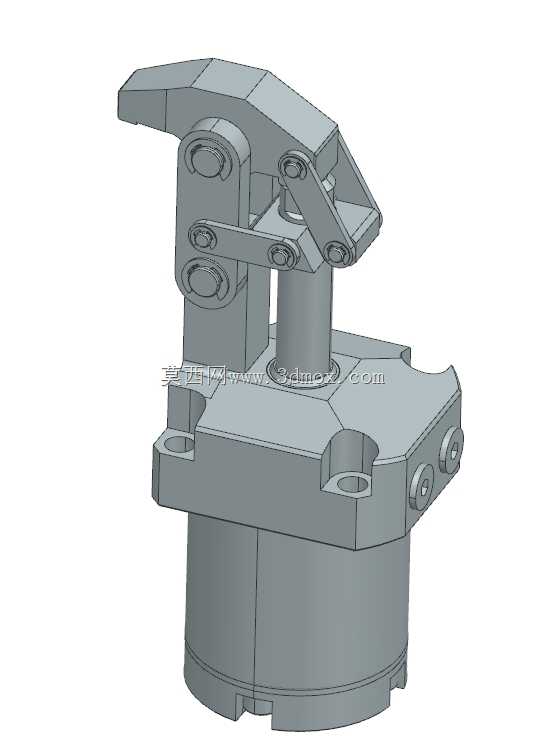

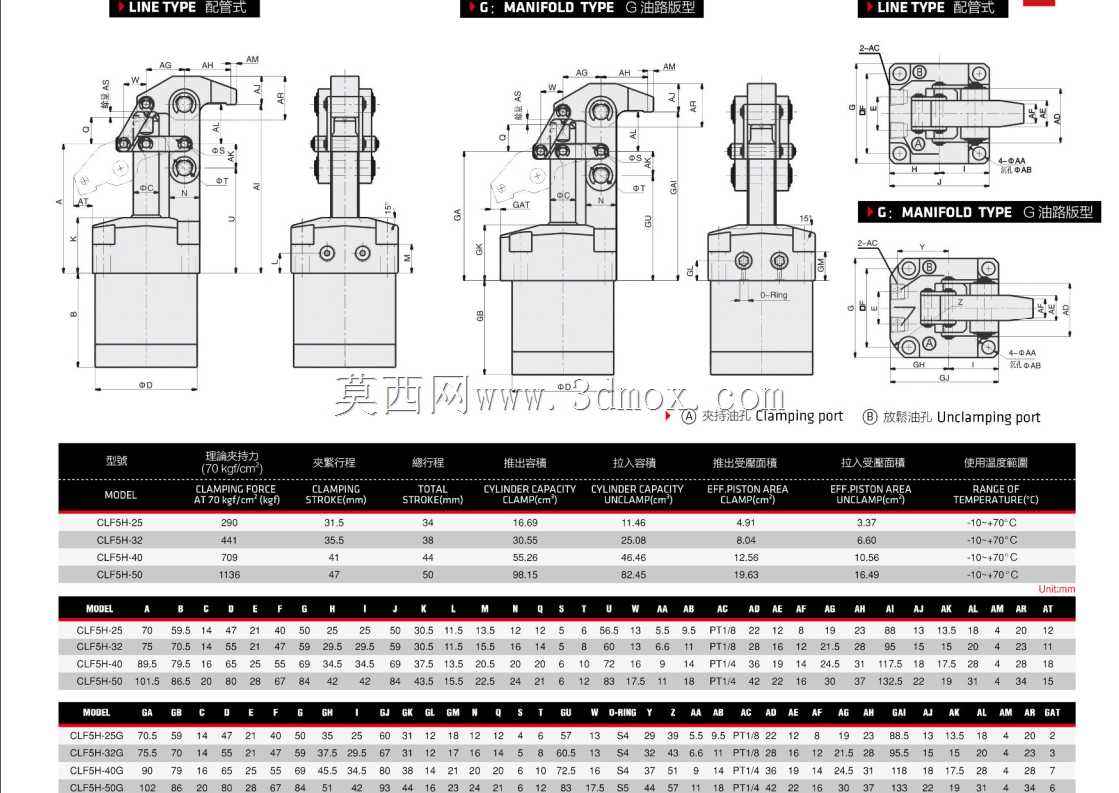

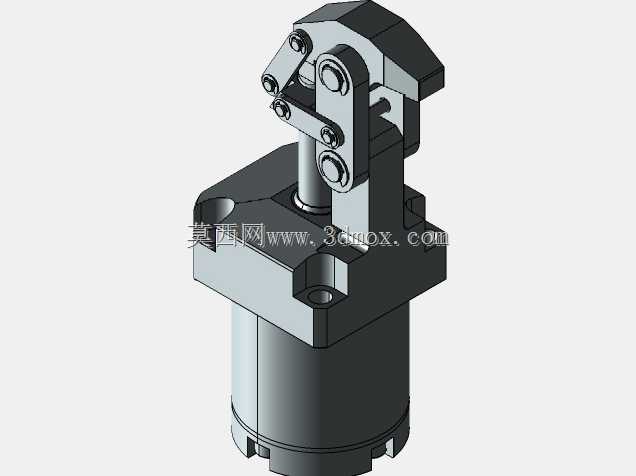

　　这款杠杆式液压夹紧元件，主要应用在数控车床、加工中心的批量零件装夹工位，也可适配组合机床自动线的工装工位，在汽车零部件、液压阀块、小型结构件的机加工工序中，能实现工件的快速压紧与松开，相比传统手动螺旋压板，装夹效率可提升60%以上，同时能保证各工位夹紧力的一致性，避免人工装夹力度不均导致的工件变形、加工尺寸超差问题。从结构设计来看，该夹具采用内置液压缸提供动力输出，缸体上部集成了多组铰接连杆组成的杠杆增力机构，杠杆压臂的行程经过优化，在保证足够压紧行程的同时，通过连杆的力臂比放大输出压紧力，可在较低液压供油压力下获得足够的夹紧力，减少液压系统的负载压力要求。压臂的压紧端做了圆弧过渡处理，接触工件时可避免应力集中划伤工件表面，

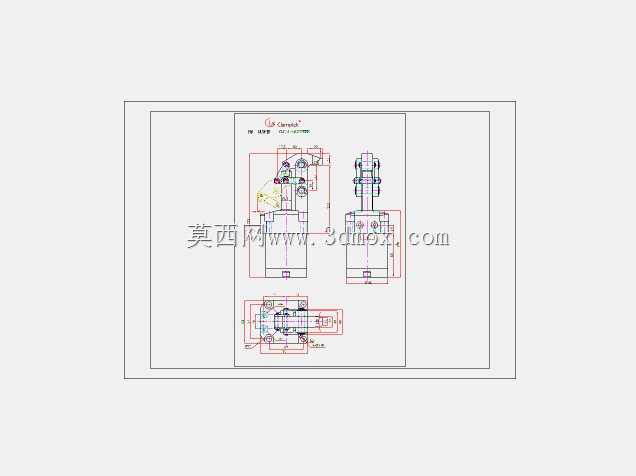

　　同时铰接点均设计了耐磨衬套结构，长期往复摆动工作时能降低铰接位置的磨损量，延长夹具的整体使用寿命，减少设备维护频次。安装边界方面，夹具底座采用方形法兰式安装结构，底座上预留了两个对称的安装销孔与螺栓过孔，可直接通过定位销实现与机床工装板的精准定位，再通过内六角螺栓完成固定，安装时需保证底座与安装面的平面度公差在0.02mm以内，避免缸体安装偏斜导致活塞杆运动卡滞。液压油口设置在缸体侧部，采用标准内螺纹油口，可直接适配常规液压管路接头，油路连接时需注意进回油方向，避免反向供油导致机构动作异常。整体结构的运动干涉经过校核，压臂抬起时的最大高度与旋转摆幅都做了限位设计，不会与周边的刀具走刀路径、上下料机械手的运动轨迹产生干涉，

　　在自动化加工单元中使用时，可直接接入机床的PLC控制信号，配合加工节拍实现自动夹紧、松开的动作联动，无需人工干预。夹具的外露结构件均做了发黑防锈处理，可适应车间内的切削液、油污环境，避免长期使用出现锈蚀卡滞的问题，内部密封件采用耐油耐磨的橡胶材质，可在常规液压系统工作压力下长期稳定工作，无内泄漏问题。
