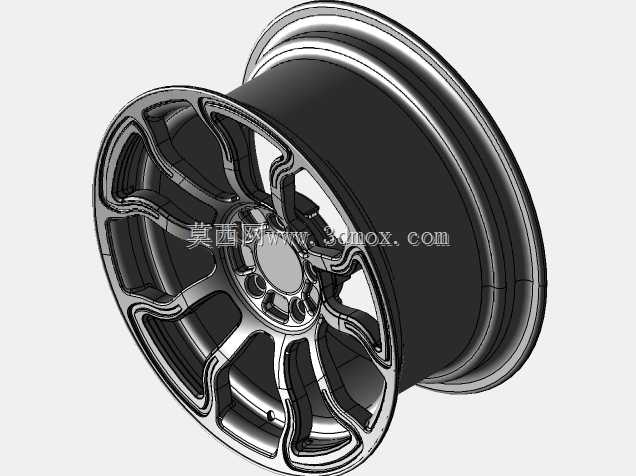

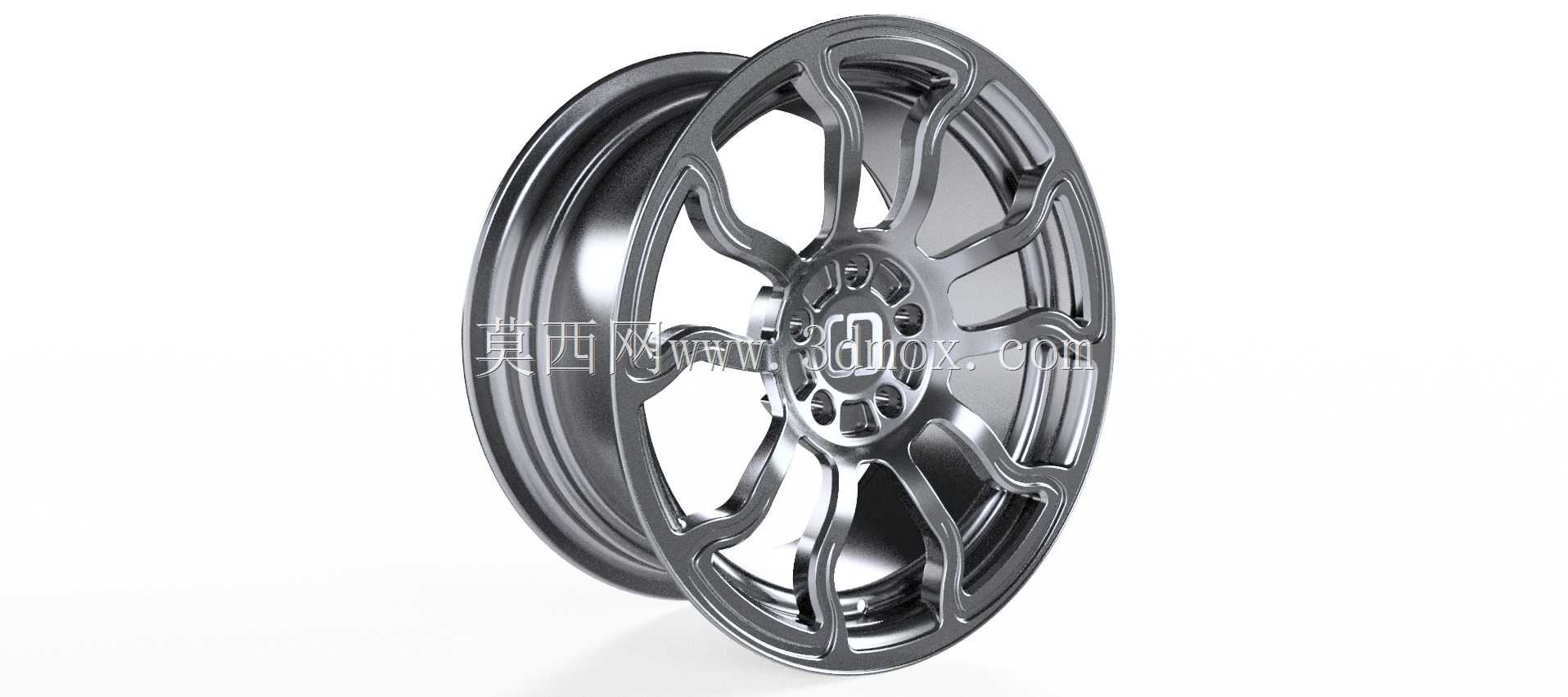

10x20规格5x120孔距ET30运动轮毂结构设计

　　这款运动型轮圈的设计，首先锚定民用改装乘用车的实际使用场景，覆盖日常城市道路通勤、非铺装路面轻度穿越以及赛道日体验三类核心使用需求，在结构强度、轻量化表现与安装适配性之间做了针对性的平衡设计。从安装边界维度看，轮圈采用10英寸宽度、20英寸直径的主流大尺寸规格，孔距设定为5x120，是多数欧系后驱性能车、中大型家用SUV的通用安装孔位标准，ET30的偏距值经过反复校核，既可以保证轮圈装车后与翼子板齐平的视觉效果，又能避免转向过程中轮胎与翼子板内衬、悬挂摆臂发生运动干涉，适配宽度255到285区间的民用运动轮胎，满足不同用户的抓地力需求。设计思路上，没有盲目追求极致镂空的轻量化效果，而是先通过受力仿真确定轮辐的载荷传递路径，

　　每一根轮辐的曲面走向都对应轮心到轮辋外缘的应力传递方向，在轮辐与轮心安装盘的连接位置做了渐变加厚处理，分散螺栓预紧力带来的局部应力集中，轮辋与轮辐的连接过渡区采用大圆角过渡，避免冲压、铸造过程中出现应力缺陷，同时也能降低车辆过坑洼路面时轮圈受冲击开裂的风险。功能特性层面，轮辋的胎圈座位置严格遵循乘用车轮圈的行业标准尺寸，做了专门的防滑凸筋设计，保证轮胎充气后胎圈与轮圈紧密贴合，即使在低胎压激烈驾驶的工况下，也不会出现轮胎脱圈的风险；轮心的中心孔尺寸匹配对应车型的轴头直径，不需要额外加装变径圈就能实现与轴头的紧密配合，减少高速行驶时的方向盘抖动问题；螺栓孔的位置做了沉台加工，适配球面、锥面两种常见的轮毂螺栓安装形式，

　　降低用户的安装适配成本。外形设计上，采用多辐条的分叉式造型，每两根主辐条在靠近轮辋的位置做分叉处理，既可以在视觉上拉长辐条的延伸感，凸显大尺寸轮圈的运动属性，又能在辐条之间留出足够的空隙，给刹车系统留出充足的散热空间，即使连续多次重刹车，刹车系统产生的热量也能通过辐条间隙快速散出，不会因为轮圈遮挡导致刹车热衰减过快。轮辋的边缘做了轻微的防脱边设计，比普通民用轮圈的轮缘高度高出1.5毫米，在轮胎受到侧向力挤压时能更好地固定胎圈位置，同时轮缘的厚度经过优化，在保证抗冲击强度的前提下，尽可能降低轮圈的非簧载质量，提升车辆的悬挂响应速度。实际选型适配时，需要注意这款轮圈的载荷等级对应单轮750公斤的承载上限，适配整备质量2.

　　2吨以内的乘用车使用，安装时需要按照对角线顺序分次拧紧轮毂螺栓，螺栓拧紧扭矩控制在110到120牛米区间，避免扭矩过大导致轮圈安装面变形，日常使用时可以搭配常规的气门嘴与胎压监测传感器，安装位尺寸完全兼容通用型配件，不需要做额外的打孔或者改装。在结构验证阶段，针对轮圈的径向疲劳、弯曲疲劳以及13度冲击测试都做了对应的结构预留，轮辐的背面设计有均匀分布的减重槽，在不降低结构强度的前提下，单轮重量控制在11.8公斤，比同尺寸的原厂铸造轮圈轻2.3公斤，能有效降低车辆的非簧载质量，提升加速性能与刹车表现，同时也能改善悬挂系统的滤震效果。
