带装饰件乘用车车门内饰板结构设计

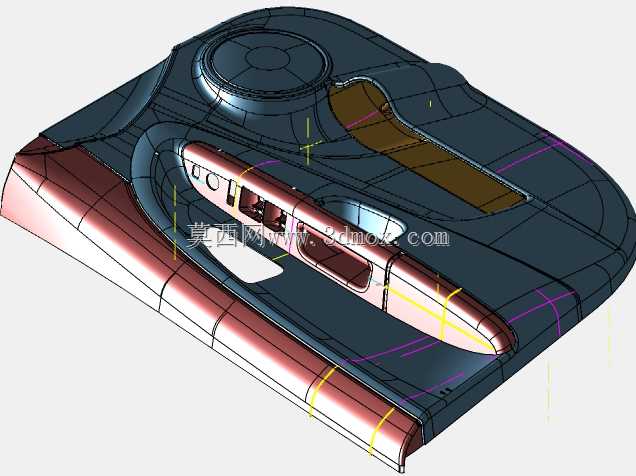

　　在乘用车整车内饰开发体系中，车门内饰板是直接关联乘员舱人机交互、NVH性能、功能集成与外观质感的核心部件，本次呈现的带全套装饰件的塑料车门内饰板结构，覆盖了从乘员侧操作界面到车门钣金安装边界的完整设计细节，可直接用于内饰件开发阶段的结构验证、装配校核与工艺可行性分析。日常用车场景里，乘员接触车门的频次极高，从关门时的扶手受力、车窗升降操作、手肘倚靠的支撑反馈，到行驶过程中阻隔车门钣金传递的路噪、风噪，再到碰撞时的内饰侧缓冲防护，车门内饰板都承担着对应的功能职责，这也要求其结构设计不能仅停留在外观曲面造型层面，必须兼顾多维度的工程约束。从结构分层来看，该内饰板采用硬质基材加局部软质装饰包覆的组合方案，基材选用改性PP类注塑材料，

　　兼顾成型流动性与结构刚性，能够为整个门板提供基础支撑骨架；扶手区域、内拉手周边的装饰件采用分件设计，通过卡扣与螺接组合的方式固定在基材上，既满足内饰外观的分色、分材质质感需求，也能在局部受力位置做结构加强，避免长期使用出现扶手塌陷、拉手松脱的问题。设计过程中首先要匹配车门钣金的安装边界，门板周圈的安装点位置完全对应车门内板上的焊接螺柱与卡扣座，周圈唇边结构设计有均匀的压缩量，装配后能够完全贴合车门钣金与侧围门洞的密封间隙，既避免行车过程中出现内饰件与钣金的摩擦异响，也能形成一道辅助的密封屏障，减少外部噪音传入乘员舱。功能集成层面，该门板预留了内拉手安装槽、车窗升降开关安装位、扶手储物槽、扬声器安装罩的对应结构，每个功能位的周边都设计了对应的安装定位柱与加强筋，比如内拉手的安装位置，基材背面设计了纵横交错的加强筋结构，能够承受开关门时的反复拉拽载荷，避免长期使用出现拉手基座开裂的问题；扶手区域的背面做了局部壁厚加厚处理，同时设计了支撑筋直接抵靠在车门内板的加强凸台上，乘员手肘倚靠时不会出现明显的塌陷变形，支撑反馈符合人机工程的受力要求。装饰件的安装设计充分考虑了装配工艺与后期维修便利性，所有装饰件与基材的连接都采用隐藏式卡扣，卡扣座设计在装饰件的非外观面，装配后不会在可见区域出现安装点痕迹，保证内饰外观的整体性；同时每个装饰件都设计了对应的定位销，装配时先通过定位销与基材上的定位孔配合完成预定位，再按压卡扣完成固定，

　　能够有效控制装饰件与基材之间的装配间隙，避免出现段差不均、缝隙过大的外观缺陷。针对日常使用中容易出现的问题，该结构在储物槽的边缘做了翻边加强处理，避免放置物品时长期挤压导致槽体变形；门板下部的位置设计了对应的卡扣安装点，与车门钣金下部的卡扣座配合，能够避免行车过程中门板下部出现抖动异响；扬声器安装罩的位置设计了密集的透声孔，孔位背面做了倒角处理，既保证声音传递的通透性，也避免注塑过程中出现孔位毛刺、缺胶的工艺缺陷。从安装流程的角度来看，该门板采用模块化装配思路，先在分装工位将所有装饰件、开关、拉手、扬声器等附件预装到门板基材上，形成完整的门板总成，再通过周圈的卡扣与上部的螺接点整体装配到车门内板上，能够有效提升整车总装的装配效率，

　　减少线上装配的工序数量；同时所有安装点的设计都预留了足够的装配操作空间，工装卡扣能够顺利压入，螺接位置的工具可达性经过校核，不会出现装配干涉的问题。在NVH性能匹配上，门板背面与车门钣金对应的位置设计了吸音棉的粘贴区域，预留了粘贴定位边界，装配吸音棉后能够有效吸收车门钣金的振动噪音，同时门板与钣金之间的空腔形成的声学路径也经过结构优化，减少空腔共鸣的产生；门板与车门钣金接触的所有位置都设计了软质胶垫，避免硬接触产生的异响传递。对于结构设计从业者而言，该模型完整呈现了车门内饰板从外观曲面到背面安装结构、从功能集成到装饰件配合的全细节设计，能够直观理解内饰件设计中外观需求、功能需求、工艺需求、装配需求之间的平衡逻辑，避免仅关注外观曲面而忽略工程可行性的设计误区；在进行同类型车门内饰板开发时，可参考其安装点布置逻辑、加强筋设计思路、分件配合的间隙控制方式，结合具体车型的车门边界与人机需求做适配调整，有效缩短开发周期，减少结构验证阶段的问题整改次数。
