带M3安装孔直径10mm法兰式轴夹结构

　　在普通车床的进给传动、小型自动化输送线的辊筒端固定、桌面级工装夹具的导轴定位场景里，这类带法兰安装边的轴夹是非常常见的轴系定位零件，它不需要对安装轴做额外的键槽、台阶加工，就能实现轴与安装基面的垂直固定，相比传统的紧定螺钉轴套，法兰边的多螺栓安装结构能提供更稳定的抗倾覆力矩，避免轴在受径向载荷时出现偏摆。这款轴夹的夹持内孔直径为10mm，适配市面上绝大多数直径10mm的光轴、导杆、细长传动轴，法兰盘上均匀分布三个M3螺纹安装孔，安装时不需要在安装板上加工沉头孔，直接从安装板背面穿入M3螺栓拧入法兰的螺纹孔即可完成固定，安装操作空间要求低，在狭小的设备内部腔室里也能完成装配。从结构设计逻辑来看，这款轴夹采用一体式法兰加套筒的结构，

　　没有拼接焊缝或者装配式零件，整体刚性更好，夹持段的套筒长度经过匹配设计，既保证了与轴的接触长度足够提供稳定的抱紧力，又不会因为套筒过长造成材料浪费或者与周边其他运动部件发生干涉。套筒与法兰盘的衔接位置做了小尺寸的圆角过渡，避免应力集中，在轴承受交变径向载荷的时候，衔接位置不会因为应力集中出现开裂失效，这一点在车床这类存在切削振动的设备上尤为重要，长期受振动载荷的零件如果存在尖锐转角，很容易在转角位置萌生疲劳裂纹。法兰盘的外径尺寸控制在合理范围，三个M3螺纹孔的中心圆直径经过计算，既保证螺栓安装时扳手有足够的操作空间，又不会让法兰盘外径过大占用过多安装面空间，对于安装空间紧凑的小型设备来说，这个尺寸边界的设计非常实用，

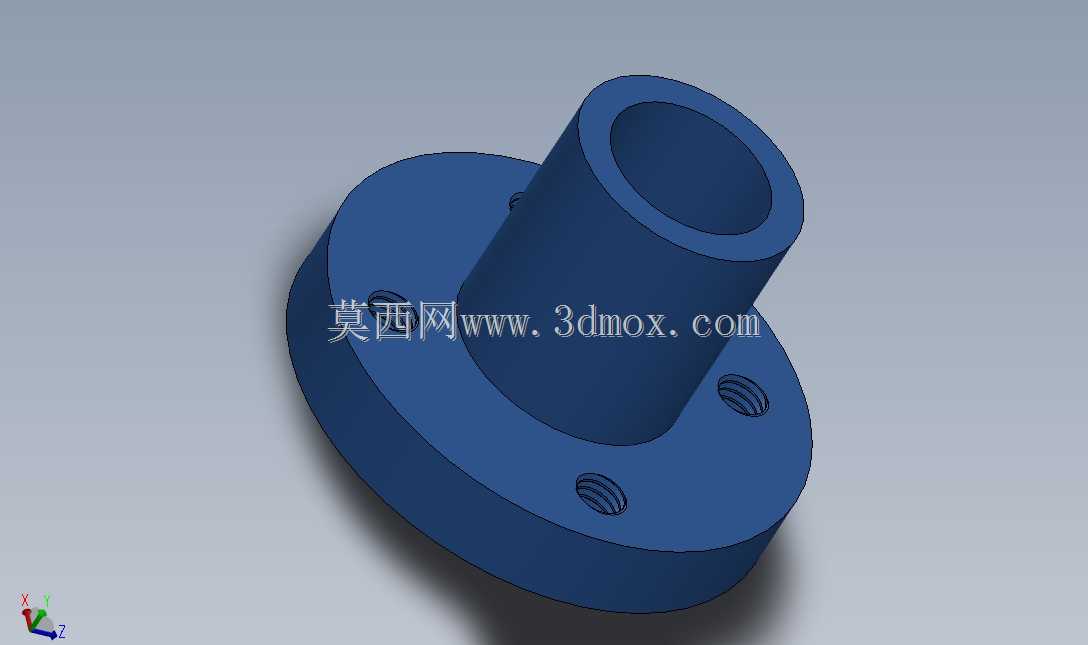

　　不需要额外预留过多的安装位置。在实际使用中，这类轴夹除了固定光轴之外，还可以作为小型气动元件、传感器的安装转接座，把需要垂直安装在板面上的元件通过轴夹的内孔抱紧，再通过法兰固定在安装板上，调整元件伸出长度的时候只需要松开抱紧结构（这类轴夹通常会配套侧面紧定螺钉或者抱紧缝结构，图中模型可见法兰盘上预留的螺纹孔位就是用于安装紧定螺钉顶紧轴面），滑动调整到合适位置再锁紧即可，调整便捷性远高于固定式的轴座。很多新手工程师在选型这类轴固定件的时候，容易忽略套筒长度与轴径的匹配关系，要么选的套筒太短导致轴夹持不稳受载后晃动，要么选的套筒太长导致装配时轴无法穿入到位，这款轴夹的套筒长度与10mm内孔的比例经过实际工况验证，在常规的轻载传动、

　　导向场景下，抱紧力足够抵抗日常作业产生的径向力和轴向窜动力，不需要额外增加定位结构。另外法兰盘的厚度设计也兼顾了刚性和安装空间，厚度足够保证M3螺纹的啮合长度达到标准要求，不会因为螺纹啮合长度不足导致螺栓拧紧时滑牙，同时又不会因为法兰过厚造成整体零件重量增加，在移动类的工装部件上使用也不会带来过多的额外负载。从建模的细节来看，模型还原了零件的所有功能特征，内孔的尺寸公差按照常规的间隙配合取值，装配时轴可以顺利穿入，不会出现过紧卡滞或者过松旷量过大的问题，三个M3螺纹孔的位置度公差满足通用安装要求，即使安装板上的螺栓孔存在小范围的位置偏差，也能顺利完成装配，不会出现螺栓无法拧入的情况。这类轴夹在CA6140车床上主要用于辅助进给机构的小导轴固定，替换原来的铜质轴套，加工成本更低，更换维护更方便，不需要刮研配合面，直接用螺栓固定即可完成安装，大幅降低设备维护的工时成本。在非标自动化设备设计中，这类标准结构的轴夹可以直接调用建模，不需要重新绘制结构，只需要根据实际使用的轴径调整内孔尺寸、根据安装空间调整法兰盘外径和安装孔规格即可，能大幅缩短结构设计的周期，避免重复建模带来的工作量。
