硬质合金尖锯切削刀具结构设计

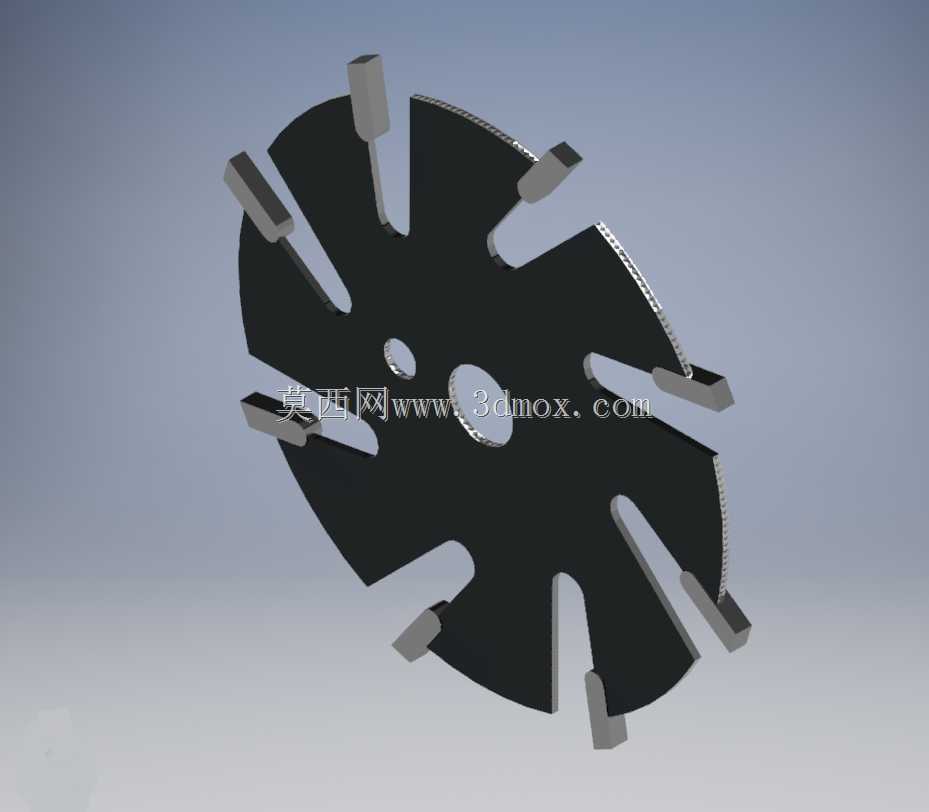

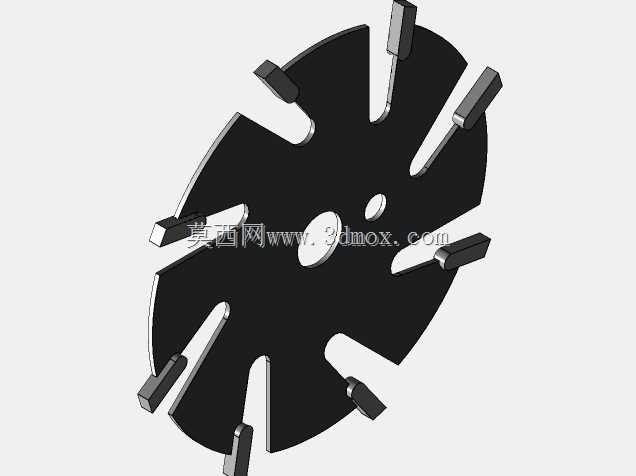

　　在金属切削、建材加工、型材下料的各类机加工场景里，硬质合金尖锯是承担硬脆材料、薄壁金属构件锯切作业的核心执行部件，不同于常规整钢锯片的刃口设计，这类带突出合金齿尖的锯片，主要针对高硬度石材、厚壁铝合金型材、淬火后薄壁钢件的切断工序设计，能在高转速进给工况下保持刃口的抗崩损性能，减少频繁换刀带来的工位停机时间。从结构设计逻辑来看，这款尖锯的基体采用整体调质合金钢加工，盘体上均匀分布的径向开槽并非随意设置，每一道槽的宽度、延伸长度都经过动平衡校核，一方面是为锯切过程中产生的切削热预留热膨胀变形空间，避免高速旋转时盘体因热应力产生翘曲变形，导致锯切面出现斜口、烧片问题；另一方面开槽能阻断切削振动在盘体上的传递路径，

　　降低锯切过程中的共振幅值，让合金齿尖的受力更平稳，减少齿尖受冲击崩裂的概率。盘体中心的安装孔采用台阶孔设计，主定位孔与设备主轴的配合公差控制在H7级别，保证安装后锯片的径向跳动量控制在0.02mm以内，旁边的小孔是定位销孔，和主轴法兰上的定位销配合，传递大扭矩切削时的 rotational 载荷，避免锯片在重切削时出现相对打滑，划伤主轴配合面。突出于盘体边缘的硬质合金齿尖，采用焊接方式固定在基体的齿座上，每个齿尖的伸出长度保持一致，前角、后角的角度根据锯切材料的硬度做了匹配设计：针对硬脆材料的齿尖采用负前角设计，提升刃口抗冲击能力；针对塑性金属的齿尖采用小正前角，降低切削阻力，减少锯切过程中的毛刺产生。齿尖的排布采用错齿布局，

　　相邻齿尖的侧偏角对称设置，锯切时能开出比基体厚度略宽的锯缝，避免盘体和锯切面发生摩擦，既降低了切削热的产生，也能减少锯片卡滞的风险。从安装边界尺寸来看，这款锯片的外径适配常规台式切割机、摇臂锯的安装尺寸，中心孔的规格匹配市面上主流的锯切设备主轴直径，盘体厚度控制在合理范围，既保证了高速旋转时的整体刚性，也不会因为盘体过厚造成不必要的材料损耗。在实际应用场景中，这类硬质合金尖锯常被用在钢结构加工厂的型材下料工位，承担角钢、槽钢的定长切断作业，也会被用在石材加工车间，完成花岗岩、人造石板材的修边切割，部分五金加工厂也会用它来切割硬质塑料、碳纤维复合材料等非金属硬材。设计过程中需要重点校核的参数除了动平衡等级，还有齿尖焊接后的结合强度，

　　每个齿座的焊接位置都要保证合金齿尖的受力方向和焊接面垂直，避免大进给切削时齿尖从基体上脱落；同时盘体的平面度要经过多次校平处理，保证高速旋转时的端面跳动量符合切削要求，否则锯切出的断面会出现明显的波纹，影响后续工序的加工精度。不同于整体硬质合金锯片的高成本，这种基体采用合金钢、刃口镶嵌硬质合金齿尖的设计，在保证切削性能的前提下大幅降低了制造成本，当个别齿尖出现磨损崩损后，还可以通过重新焊接合金齿、修磨刃口的方式重复使用，进一步降低了生产现场的刀具使用成本。锯片上的每个齿尖的切削角度都经过统一修磨，保证所有齿尖在旋转过程中均匀承担切削载荷，避免个别齿尖受力过大出现过早磨损，盘体表面做了发黑处理，提升了基体的防锈能力，也能在一定程度上降低切削过程中碎屑粘附在盘体表面的概率，减少动平衡被破坏的风险。在配套设备选型时，要注意设备的主轴转速范围和锯片的允许线速度匹配，过高的转速会导致合金齿尖受离心力过大出现脱落风险，过低的转速则会让齿尖在切削时承受过大的挤压力，加速刃口磨损；安装时要保证法兰盘的夹紧面平整，夹紧力均匀作用在锯片中心区域，避免夹紧力偏斜导致盘体变形。
