适配树莓派5开发板的嵌入式防护外壳

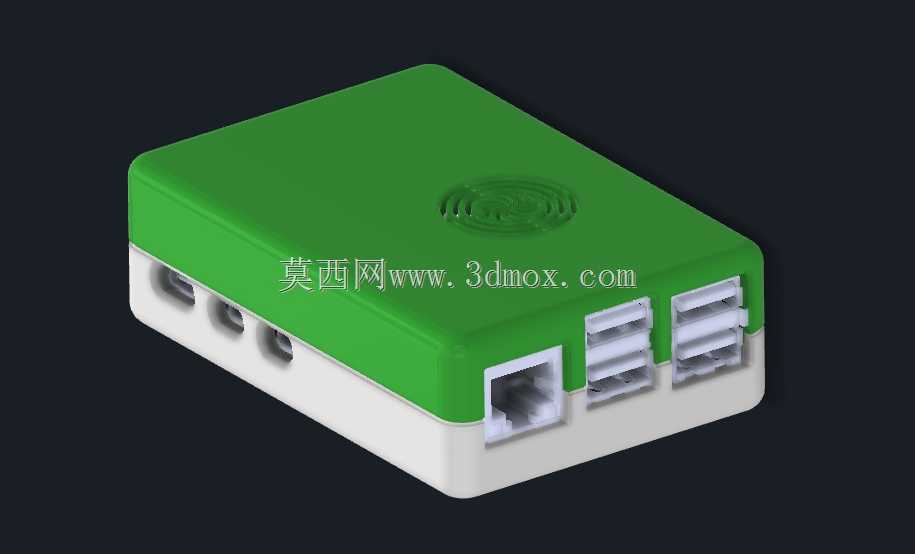

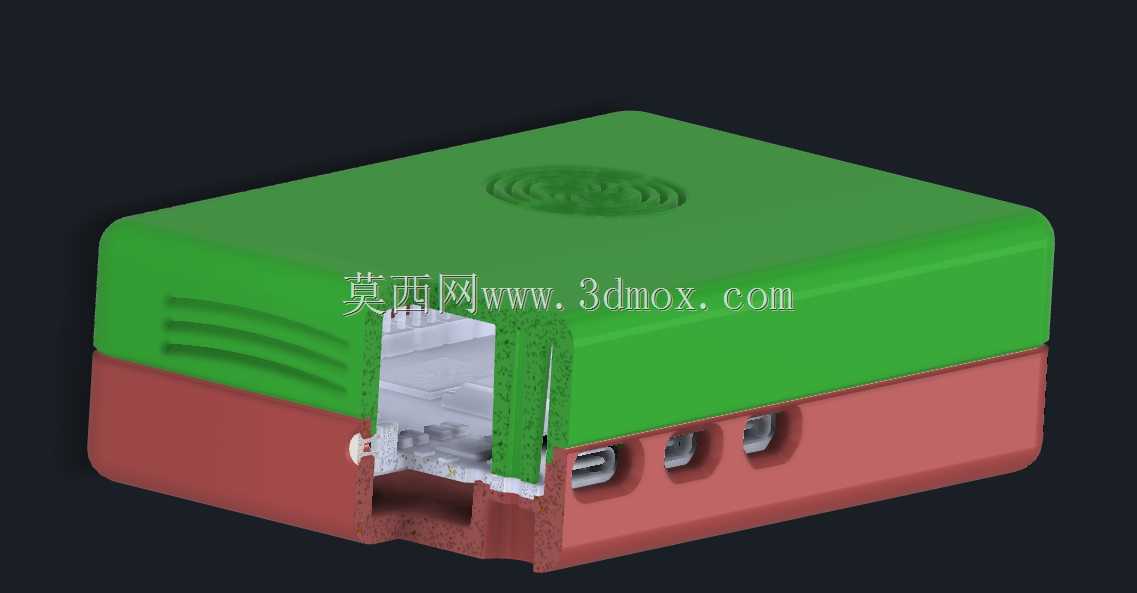

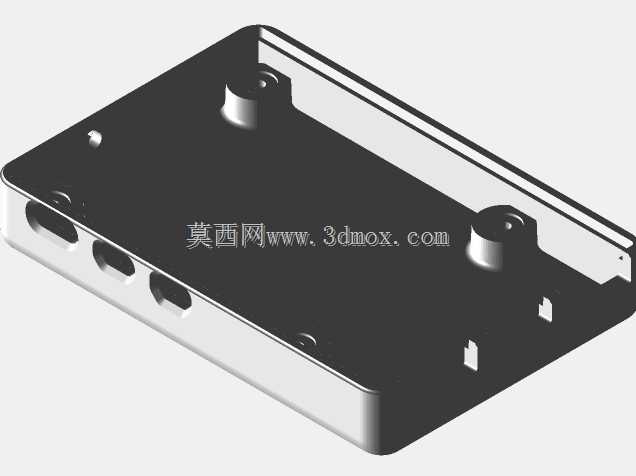

　　这款嵌入式防护壳体主要面向树莓派5单板计算机的实际部署场景设计，覆盖桌面开发调试、小型嵌入式项目集成、工业现场边缘计算节点布置等多类使用环境，核心作用是为裸露的PCB板提供物理防护，避免日常使用过程中灰尘堆积、液体泼溅、外力磕碰对板载元件造成损伤，同时规整板卡外接线路的排布空间，减少接线拉扯导致的接口松脱问题。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，底座部分直接承载树莓派5主板，对应主板四角的固定孔位设置了一体式支撑柱，支撑柱顶端预留了螺丝锁紧的沉台结构，安装时无需额外加装铜柱，直接将主板对准支撑柱放置后拧入固定螺丝即可完成板卡与底座的固定，支撑柱的高度经过精准核算，既保证主板背面元件与壳体底面留有足够的散热间隙，

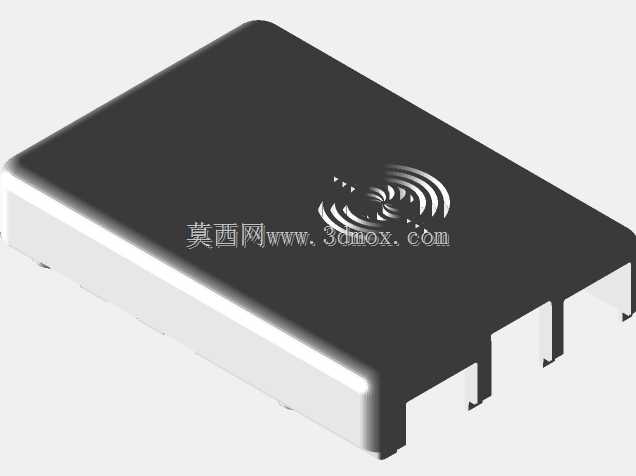

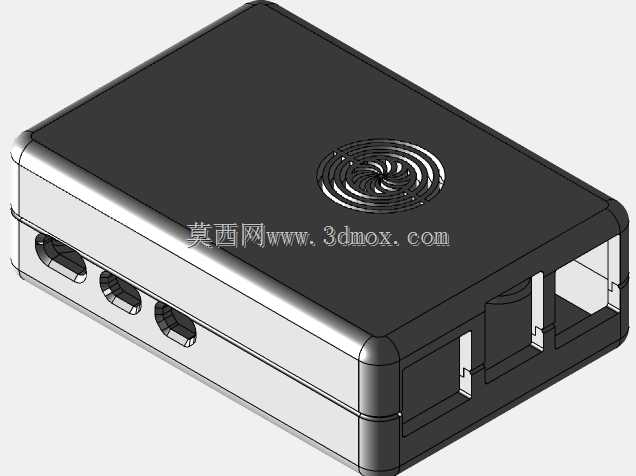

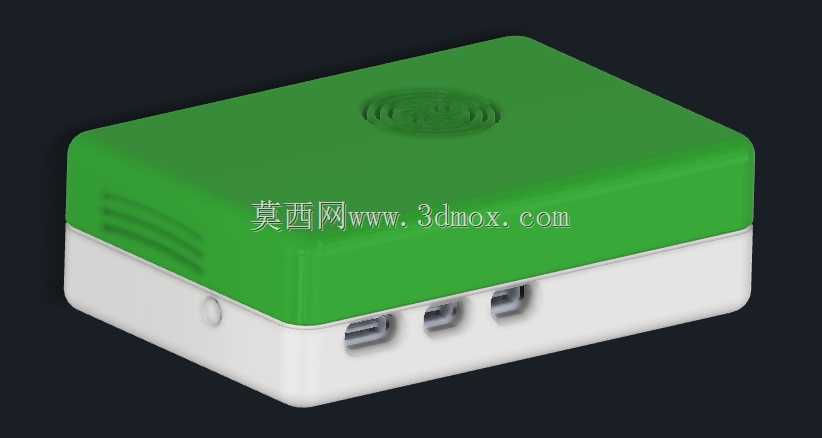

　　避免板卡工作时热量在壳体内淤积，也控制了整体壳体的厚度，不会额外占用过多安装空间。壳体侧壁对应树莓派5的所有外接接口做了精准的避让开口，包括Type-C供电接口、Micro HDMI输出接口、USB接口、以太网接口、CSI摄像头排线接口等位置都预留了尺寸匹配的通槽，安装壳体后所有外接接口都能正常插拔使用，不会出现接口被壳体遮挡、插头无法完全插入的问题，开口边缘做了小尺寸的倒角处理，避免插拔线材时刮伤线材外皮。壳体上盖部分采用平板式设计，与底座扣合后边缘贴合紧密，能够阻挡大部分日常环境中的浮尘进入壳体内部，上盖与底座的扣合位置设置了隐藏式卡扣结构，无需额外螺丝即可完成上下盖的固定，日常需要拆装维护板卡时可以直接撬开卡扣打开壳体，

　　操作便捷。在安装边界设计上，壳体的整体外形尺寸完全匹配树莓派5主板的轮廓，长宽方向仅比主板外轮廓多出2mm的壁厚空间，能够适配大部分标准树莓派安装支架、壁挂固定座的安装孔位，不管是将其固定在设备机柜内部、桌面支架上，还是嵌入到小型智能设备的外壳内部，都不需要额外调整安装位尺寸。壳体内部还预留了小型散热片的安装空间，对应主板主控芯片、内存芯片的位置没有设置加强筋等凸起结构，用户可以根据自身散热需求加装不同厚度的被动散热片，不会出现散热片与上盖干涉的问题。针对嵌入式项目长期运行的需求，壳体底面设置了多组平行的通风凹槽，在不影响壳体结构强度的前提下增加了底部的空气流通面积，配合板卡自身的散热设计能够满足低负载场景下的自然散热需求，

　　如果是高负载运行场景，也可以在壳体对应位置自行开孔加装小型散热风扇，壳体壁厚均匀，适合采用3D打印、注塑等多种加工方式制作，个人DIY用户可以直接通过FDM3D打印制作小批量样品，批量生产时也可以直接开模注塑降低成本。在细节处理上，壳体所有棱角位置都做了圆角过渡，没有尖锐的边角，日常拿取安装时不会划伤手部，内壁对应板卡上较高的元件位置做了对应的避让凹坑，避免安装时元件与壳体内壁发生挤压导致元件虚焊脱落，支撑柱的位置经过反复核对，完全对齐主板上的固定孔，不会出现孔位偏差导致主板无法安装的问题，侧壁接口开口的位置公差控制在0.2mm以内，既保证接口能够完全露出，也不会因为开口过大导致灰尘从缝隙处大量进入。
