Inventor链轮链条传动结构设计方案

　　链传动作为机械传动系统中应用极广的动力传递形式，在工业输送线、机床进给机构、摩托车动力总成、农业收割设备、物流分拣设备等场景中承担着大扭矩、长轴距动力传输的核心作用，相比带传动不存在弹性滑动问题，传动比精准度更高，相比齿轮传动对安装中心距的容错空间更大，能在多粉尘、高油污、高低温交替的恶劣工况下保持稳定传动效率，这也是链轮链条组件成为通用机械核心零部件的核心原因。

　　本次设计的链轮组件，首先从实际工况的载荷边界出发确定核心参数：针对常规中等载荷的工业传动场景，主动链轮齿数选定为适配小空间安装的少齿结构，从动链轮齿数按照传动比要求匹配，保证链传动的动载荷系数控制在合理区间，避免齿数过少导致多边形效应加剧、传动冲击过大，同时规避齿数过多造成链条磨损后易跳齿脱链的问题。链轮的齿形设计严格遵循滚子链传动的啮合标准，齿廓工作段采用三段圆弧加直线的修正齿形，保证链条滚子进入和退出啮合时的接触应力均匀分布，减少啮合冲击带来的齿面磨损，同时齿侧预留合理间隙，补偿链条使用过程中因磨损拉长产生的节距偏差，延长整套传动组件的使用寿命。

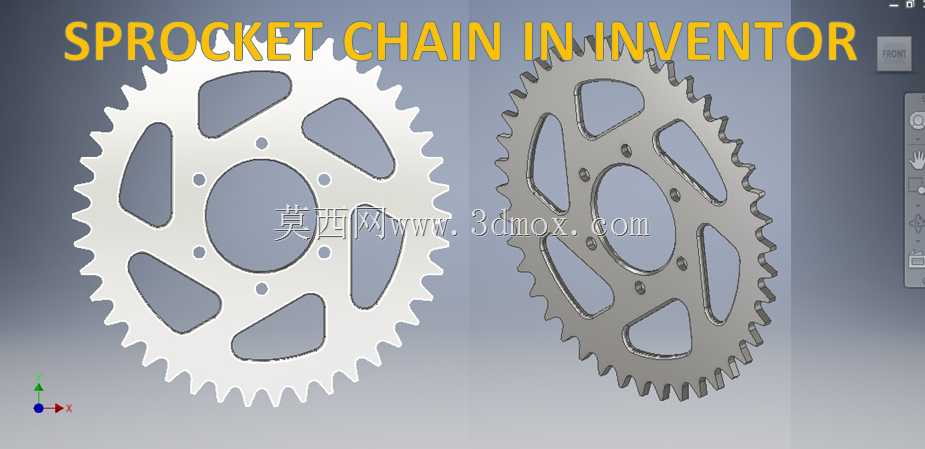

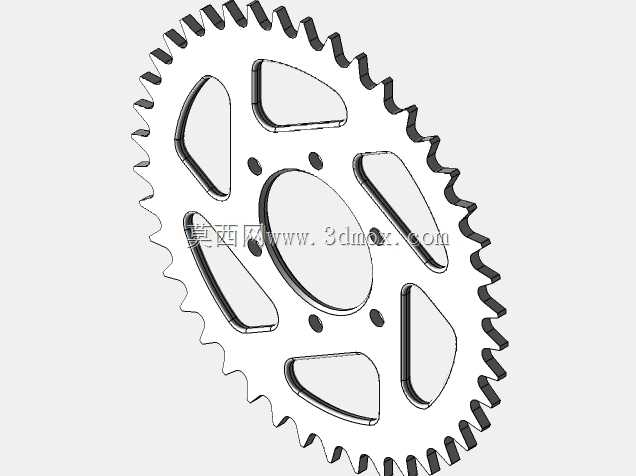

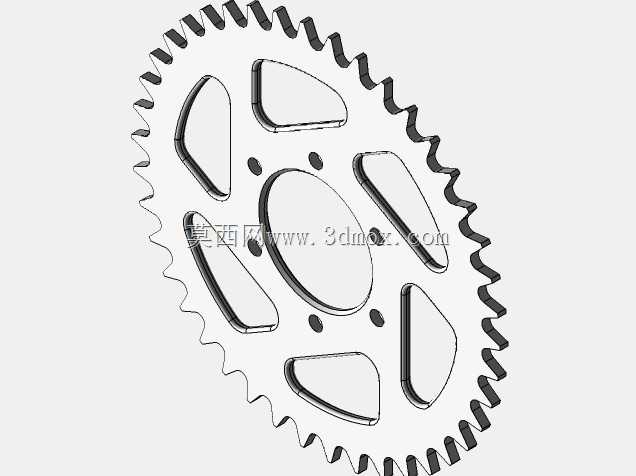

　　结构设计层面，两款链轮均采用辐板式轻量化结构，在轮辐位置开设六个对称分布的异形减重孔，在保证轮体整体扭转强度、径向刚度满足额定扭矩传递要求的前提下，尽可能降低轮体自身转动惯量，减少传动启停阶段的惯性冲击，尤其适配频繁正反转的传动工况。轮毂位置设计有均匀分布的安装螺栓孔，孔位公差按照过渡配合要求设定，保证链轮与传动轴安装后的同轴度，避免运转过程中出现径向跳动导致链条受力不均。链轮的轴向厚度按照配套链条的内节内宽匹配，保证链条在链轮上的啮合位置居中，不会出现轴向偏磨的问题。

　　安装边界方面，设计过程中充分考虑了实际装配的兼容性：链轮的中心孔直径适配常规通用传动轴的直径规格，螺栓孔的分布圆直径符合通用传动件的安装尺寸标准，可直接替换同规格的现有链轮组件，无需对原有设备的安装基座、传动轴结构做额外改造。两款链轮的中心距设计预留了合理的张紧调节余量，适配常规的张紧轮安装空间，当链条运行一段时间出现磨损拉长时，可通过调整中心距或者加装张紧轮的方式恢复张紧度，无需提前更换整套组件。

　　从实际应用的角度出发，这套链轮结构的设计还兼顾了加工工艺性：轮体的外轮廓、减重孔、安装孔均可通过常规的数控铣削、线切割工艺完成加工，齿形部分可通过滚齿或者铣齿工艺成型，不需要特殊的定制刀具，加工成本可控，适合小批量定制或者批量生产。齿面部分可根据实际工况需求选择表面淬火处理，提升齿面硬度，增强耐磨性能，适配高负载、长时间连续运行的工况；如果是轻载、低速的应用场景，也可采用常规的45号钢调质处理，平衡性能与加工成本。

　　在三维建模过程中，对链轮的啮合运动关系做了完整的装配约束，可直接用于后续的运动仿真，验证不同转速下的传动平稳性，检查链条与链轮齿廓的啮合间隙，排查运转过程中是否存在干涉问题，也可基于该模型快速生成工程图纸，直接用于生产加工。模型的结构细节完整还原了实际零件的工艺特征，包括安装孔的倒角、齿面的拔模斜度、轮辐与轮毂连接位置的过渡圆角，这些细节特征既可以避免加工过程中出现应力集中，也能保证模型导入到其他三维软件中做有限元分析时，网格划分的质量更高，应力计算结果更贴近实际工况。

　　实际选型使用时，可根据具体的传动功率、转速、工作环境调整链轮的材料、热处理工艺以及齿面参数，比如在腐蚀环境下使用可更换为不锈钢材质，在食品加工场景可采用工程塑料材质的链轮搭配不锈钢链条，满足卫生要求。这套链轮结构的参数化建模逻辑可支持快速修改齿数、节距、轮毂直径等核心参数，快速生成不同规格的链轮组件，大幅提升同类型传动件的设计效率，减少重复建模的工作量。
