四旋翼航拍无人机结构设计方案

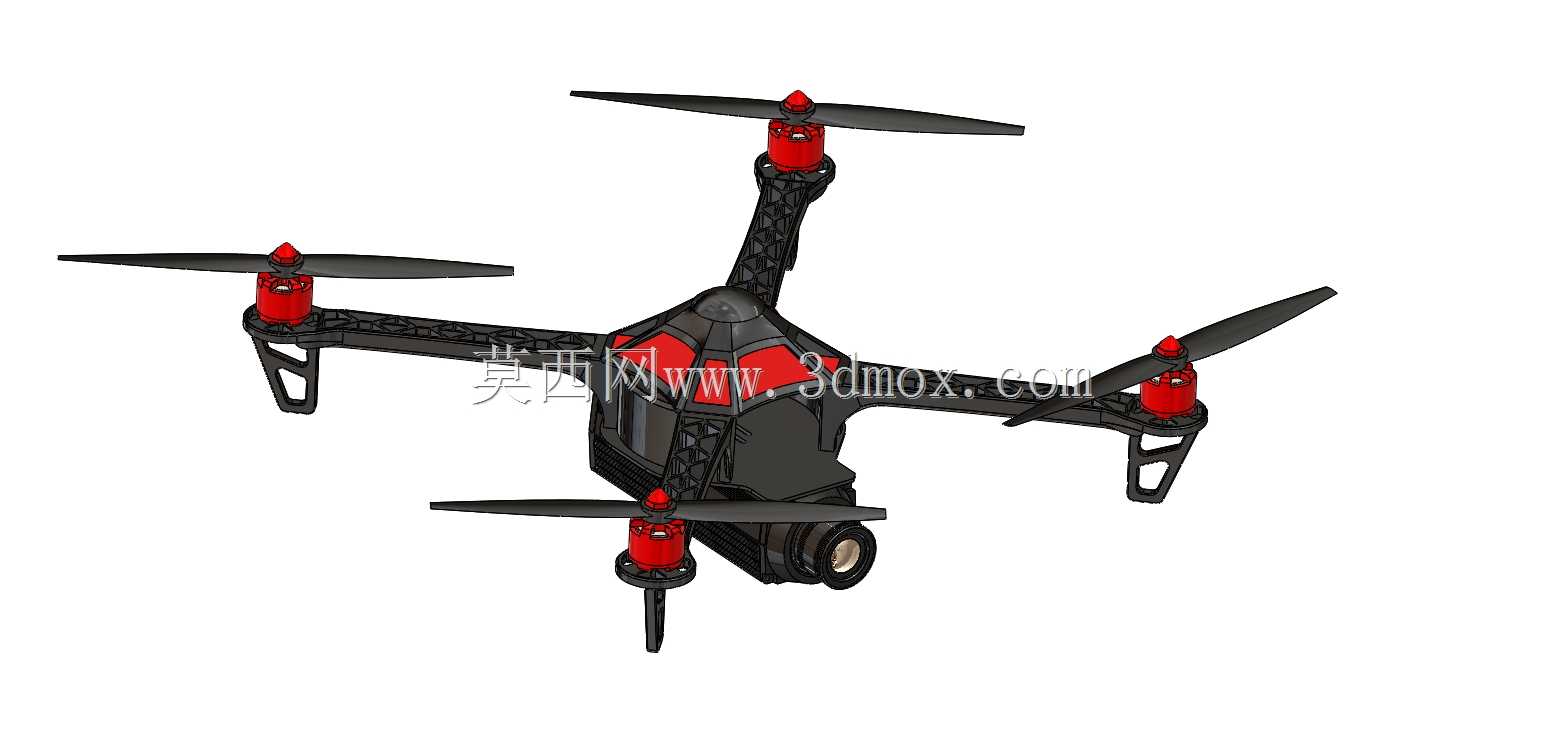

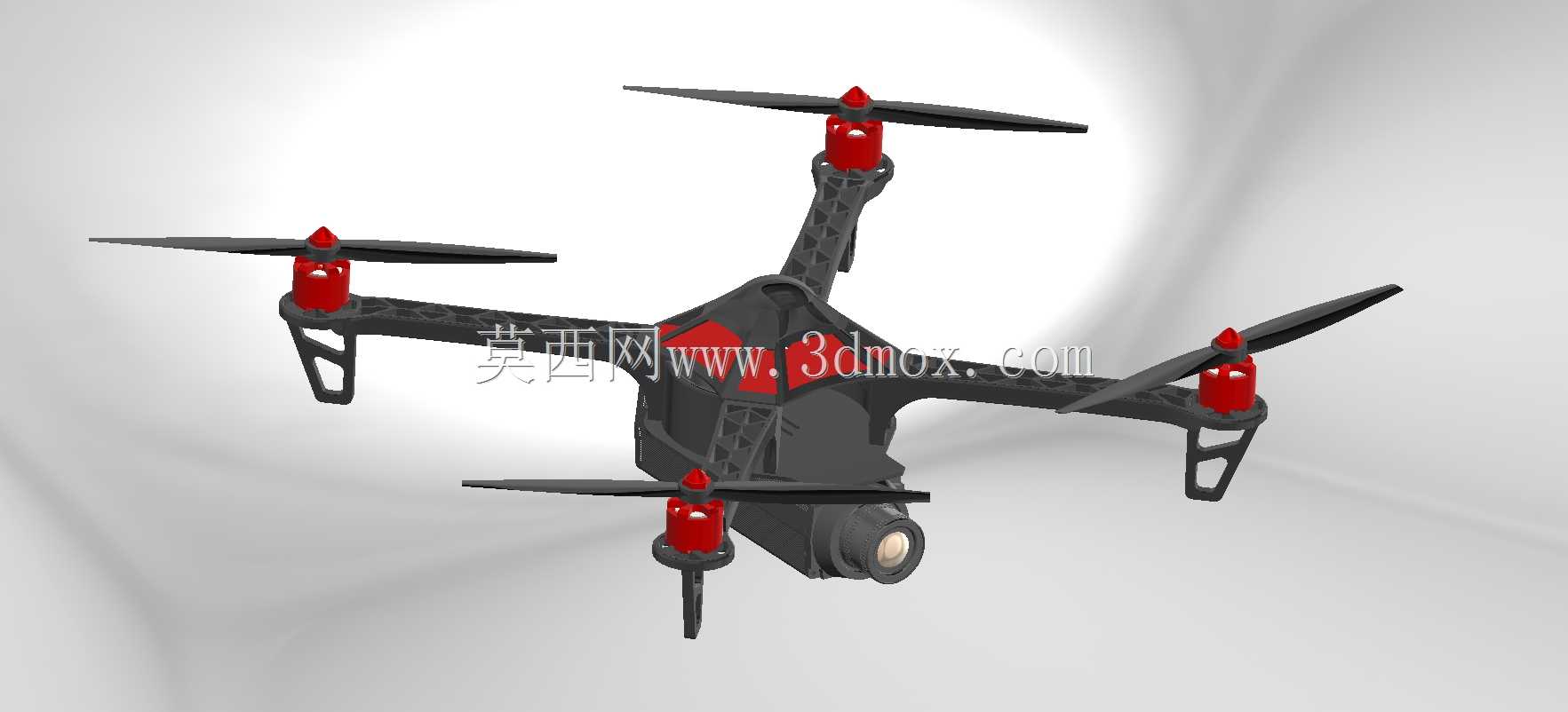

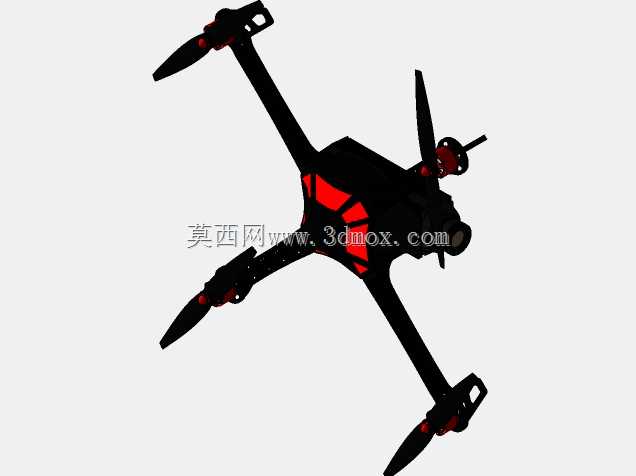

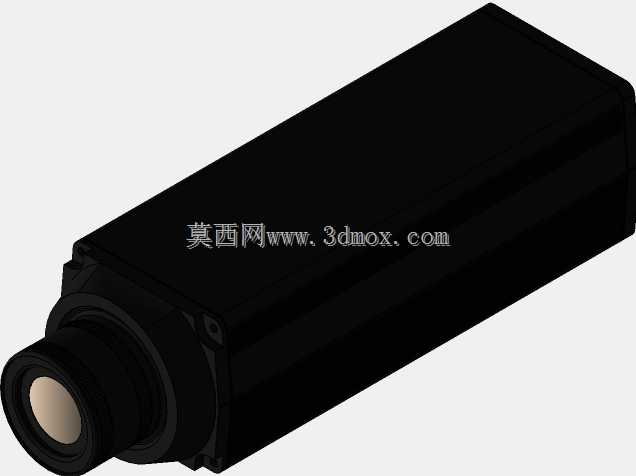

　　这款四旋翼飞行器的结构设计，首先围绕低空近景航拍的实际作业场景展开，日常可用于小型场地测绘、户外素材采集、低空巡检类作业，区别于大载重行业级无人机，它的定位偏向轻量化便携作业，单人即可完成外场携带与快速起降准备。从功能特性来看，机身前端集成了影像采集模块的安装位，预留了镜头调节的结构间隙，四个机臂采用对称X型布局，能让旋翼转动产生的升力均匀分布在机身重心四周，飞行过程中姿态调整的响应速度更快，抗侧风干扰的结构基础更扎实。机臂末端的动力座采用红色标识区分，既方便外场组装时快速对位，也能在飞行过程中提升机身的视觉辨识度，避免低空作业时因视线模糊导致碰撞。设计思路上优先考虑了结构减重与刚性的平衡，机臂主体采用镂空桁架式结构，

　　在不降低弯折强度的前提下尽可能削减非必要的实体结构，降低整机自重的同时，也能减少飞行过程中的风阻系数，旋翼下方预留了足够的安全间隙，避免桨叶转动时剐蹭到机身凸起结构或者地面杂物。机身主体的舱体部分做了分层设计，上层为飞控系统的安装腔，中层预留电池仓的固定位，下层挂载影像采集设备，各层之间通过卡扣与螺丝组合固定，既保证连接强度，也方便后期维护时快速拆解更换部件。起落部分采用一体化延伸式支脚，直接从机臂末端向下延伸成型，不需要额外加装独立起落架，进一步减少了装配零件数量，支脚的长度经过测算，能保证机身水平放置时，底部的镜头模块距离地面有足够的安全高度，避免起降过程中镜头接触地面造成磨损。从安装边界来看，

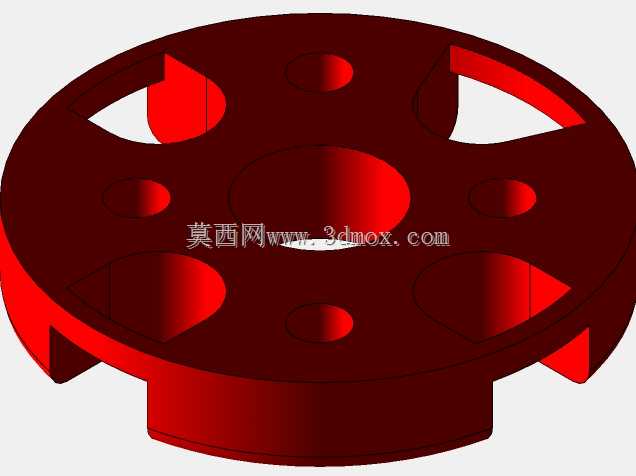

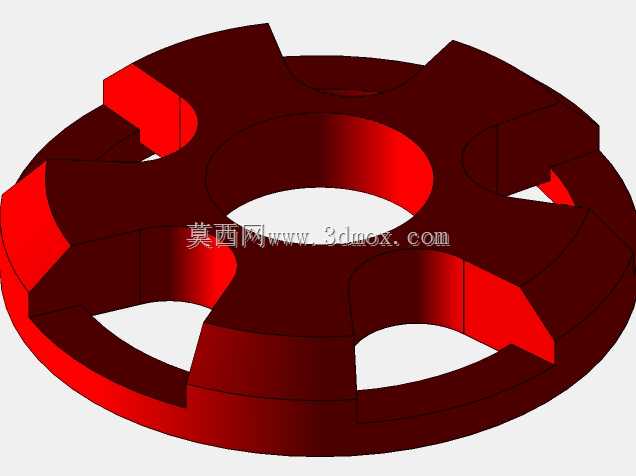

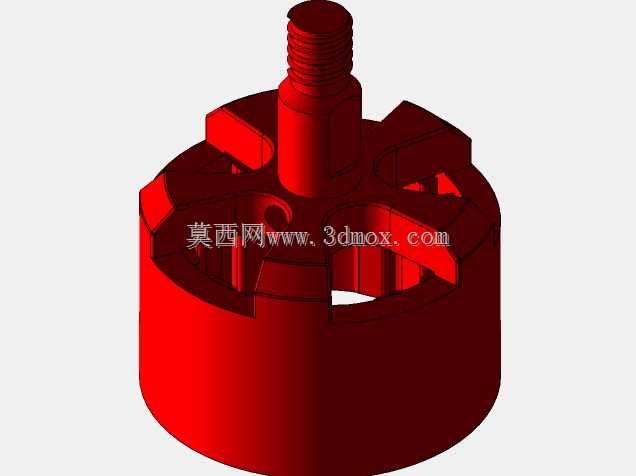

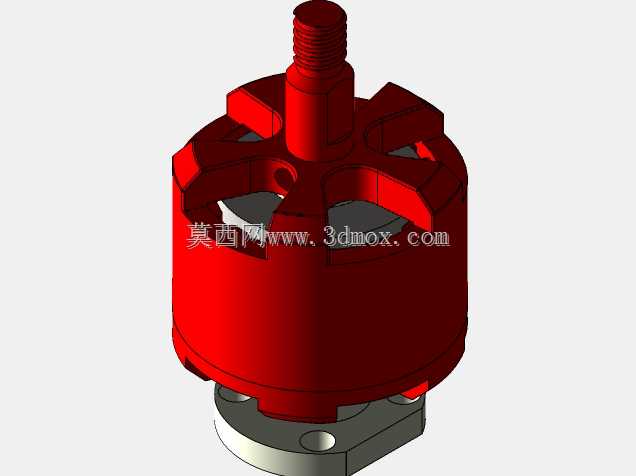

　　四个旋翼的转动平面处于同一水平高度，相邻旋翼的转动范围没有重叠区域，桨叶与机臂之间的间隙经过校核，即使飞行过程中机臂产生小幅振动，也不会出现桨叶打臂的问题。机身整体的重心落在四个旋翼围成的几何中心正下方，电池安装位设计在重心点附近，更换不同容量电池时不会造成整机重心的大幅偏移，降低飞控系统的姿态修正负担。动力座的安装孔位采用标准化间距设计，可适配同规格的不同型号动力电机，方便使用者根据实际作业的载重需求、续航需求灵活更换动力配置。机身外壳的曲面过渡经过优化，没有突兀的直角凸起，能让飞行时的气流更顺滑地流过机身表面，减少紊流对飞行稳定性的干扰。影像模块的安装位预留了走线槽，供电与信号传输线路可以沿着机臂内部的空腔布置，

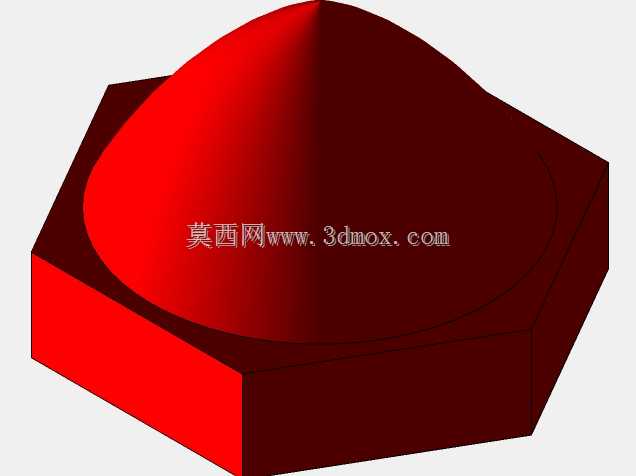

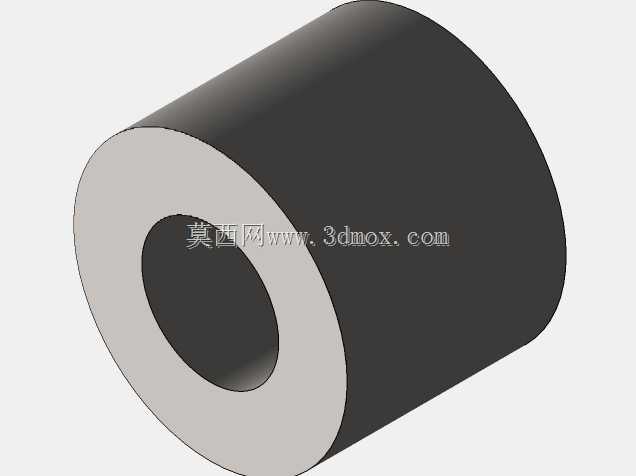

　　避免线路外露被气流吹动或者被桨叶剐蹭，同时也让整机外观更整洁。机臂与中心舱体的连接部位做了加强筋处理，因为飞行过程中机臂会持续承受升力带来的弯折力矩，加强筋的分布方向与受力方向一致，能有效分散连接点的应力，避免长期使用后出现连接部位开裂的问题。桨叶采用快拆结构的适配设计，不需要额外工具即可完成桨叶的更换与安装，外场作业时如果出现桨叶磕碰损坏，可以快速完成替换，减少作业等待时间。整机的所有外露结构件都做了圆角处理，没有尖锐的棱角，既避免组装维护时划伤操作人员，也能减少磕碰时的应力集中，提升结构的抗冲击能力。在实际作业场景中，这类轻量化四旋翼飞行器可以在狭小空间内完成起降，比如楼宇间的巡检、小型活动的航拍、农田小范围的苗情勘查，不需要专门的开阔起降场地，对作业环境的适配性更强。结构设计时也考虑了日常收纳的需求，机臂可采用折叠式的连接结构（当前模型预留了折叠转轴的安装空间），收纳时四个机臂可以向中心舱体方向折叠，大幅缩小收纳后的体积，能放入普通双肩背包中携带，提升外场作业的便携性。飞控舱的内部预留了减震安装位，可通过减震球将飞控板与机身壳体软连接，过滤飞行过程中电机转动产生的高频振动，避免振动传递到飞控传感器影响姿态检测精度，同时也能减少振动传递到下方的影像采集设备，提升拍摄画面的稳定性。电池仓设计了快拆卡扣结构，更换电池时不需要拧动螺丝，单手即可完成电池的拆卸与安装，提升外场作业的电池更换效率，保证作业的连续性。
