涵道式四旋翼小型航拍飞行器结构

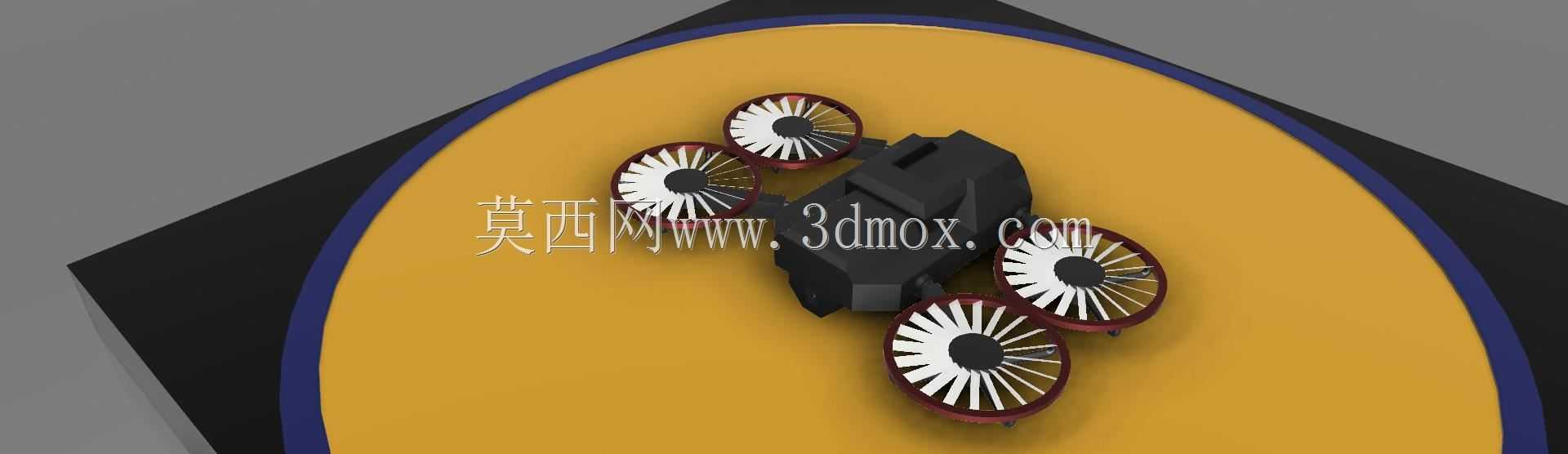

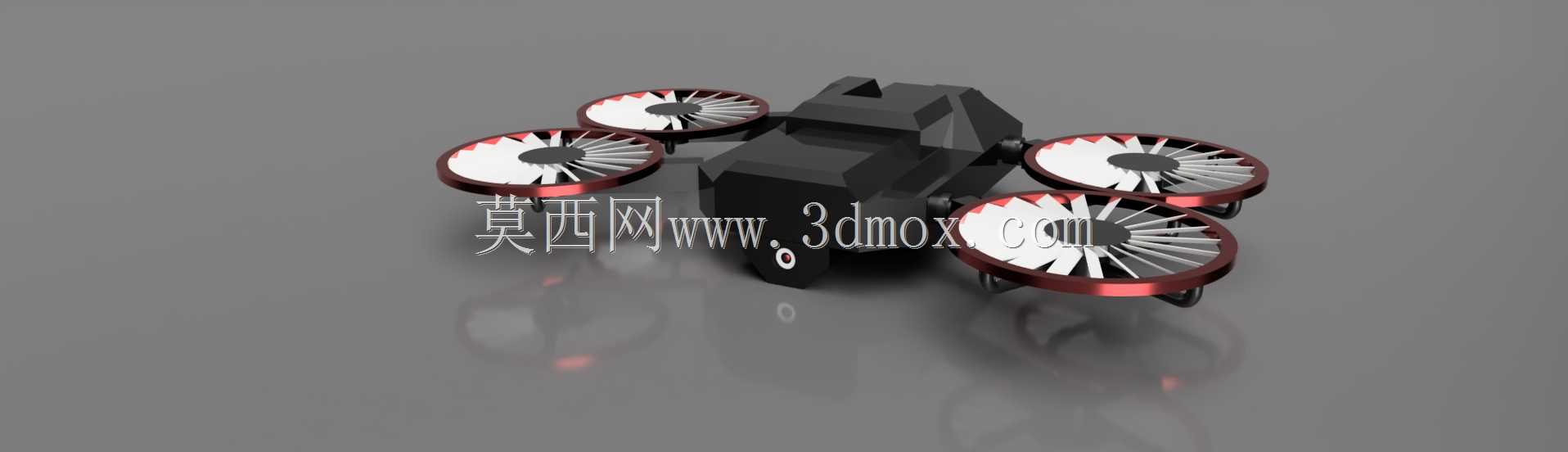

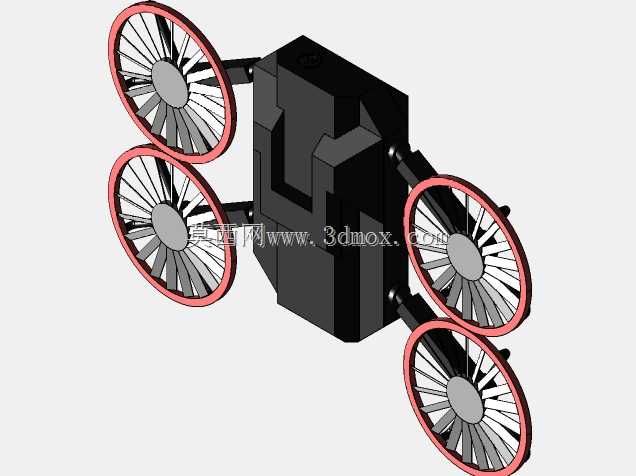

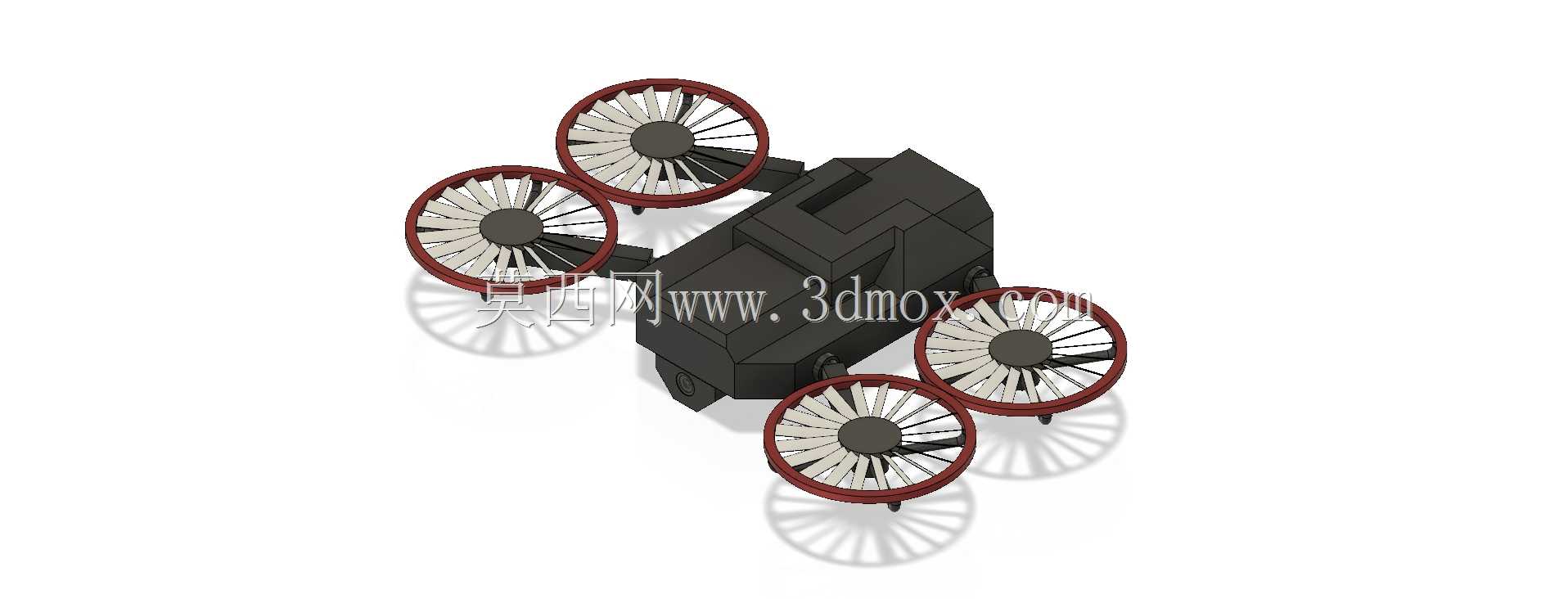

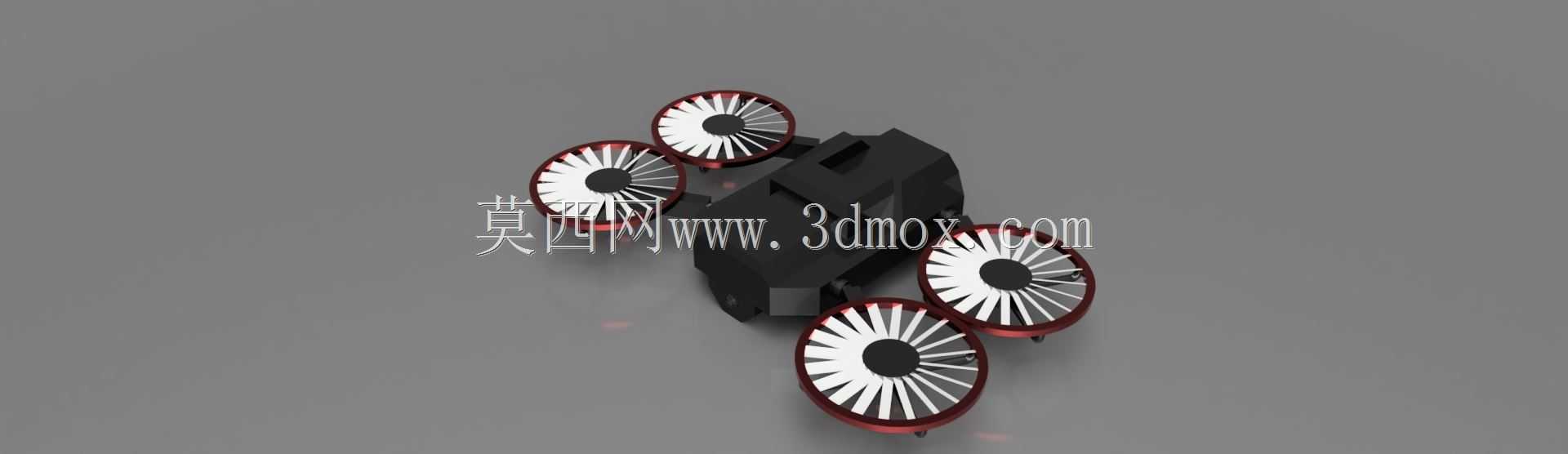

　　这款涵道式四旋翼飞行器的结构设计，核心围绕近景低空作业场景的使用需求展开，区别于常规开放式旋翼的消费级无人机，涵道包裹式的旋翼布局首先解决了狭小空间作业时旋翼剐蹭障碍物的痛点，在室内管线巡检、仓储盘查、近距离影视取景这类作业场景中，开放式旋翼一旦接触墙面、管线或者周边操作人员，很容易出现桨叶断裂、设备坠毁甚至伤人的问题，而环形涵道壁可以在旋翼外围形成刚性防护层，即便飞行过程中侧面触碰障碍物，也不会直接打坏桨叶，大幅提升复杂狭小环境下的飞行容错率。从结构布局来看，四个旋翼单元采用中心对称排布，相邻旋翼的旋转方向相反，抵消自旋力矩的同时保证升力输出的均匀性，中心舱段采用一体化的楔形流线造型，前端预留了载荷安装位，

　　可以根据作业需求搭载微型摄像头、温湿度传感器或者小型采样装置，舱体内部的空间按照功能做了分层设计，上层放置飞控板与GPS模块，中层布置电池仓，下层预留电调与接线的走线空间，各部件的安装位都设计了对应的定位卡槽，不需要额外打胶或者复杂固定件就能完成装配，后期维护更换部件时拆解效率更高。涵道本身的结构不是单纯的防护圈，其翼型截面的内壁设计可以对旋翼吹出的气流做导流约束，减少翼尖涡流带来的升力损失，同等桨叶尺寸与电机功率下，带涵道的旋翼单元升力输出比开放式桨叶高12%左右，同时涵道壁可以阻隔一部分旋翼切割空气产生的高频噪音，在需要静音作业的场景下表现更好。旋翼的桨叶采用小尺寸多叶设计，配合涵道的约束，气流的下洗流场更集中，

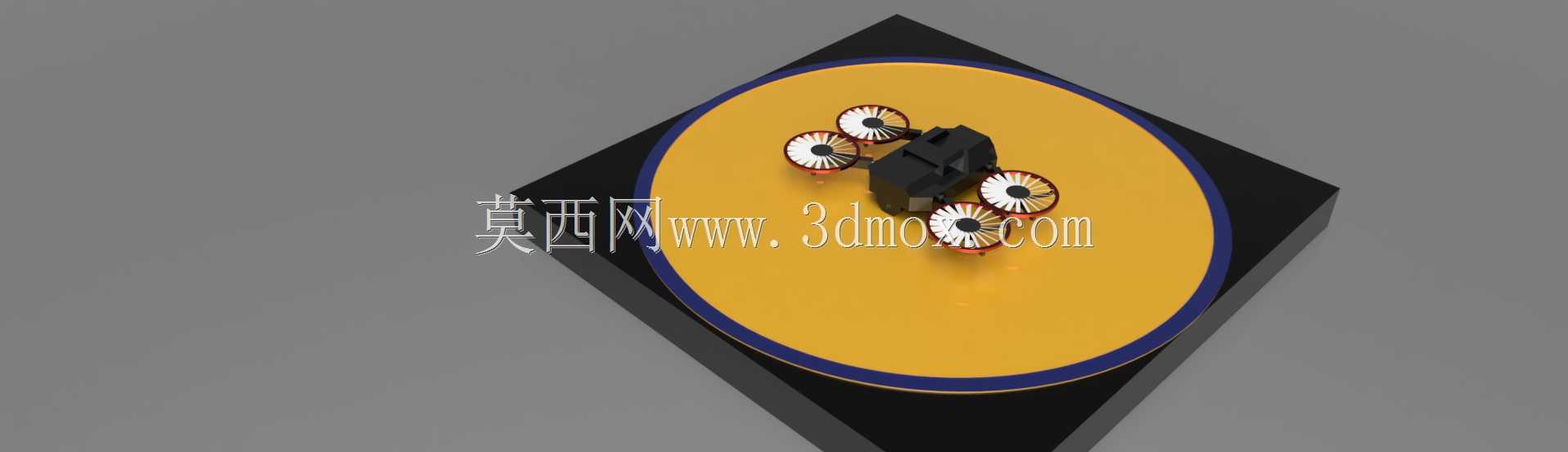

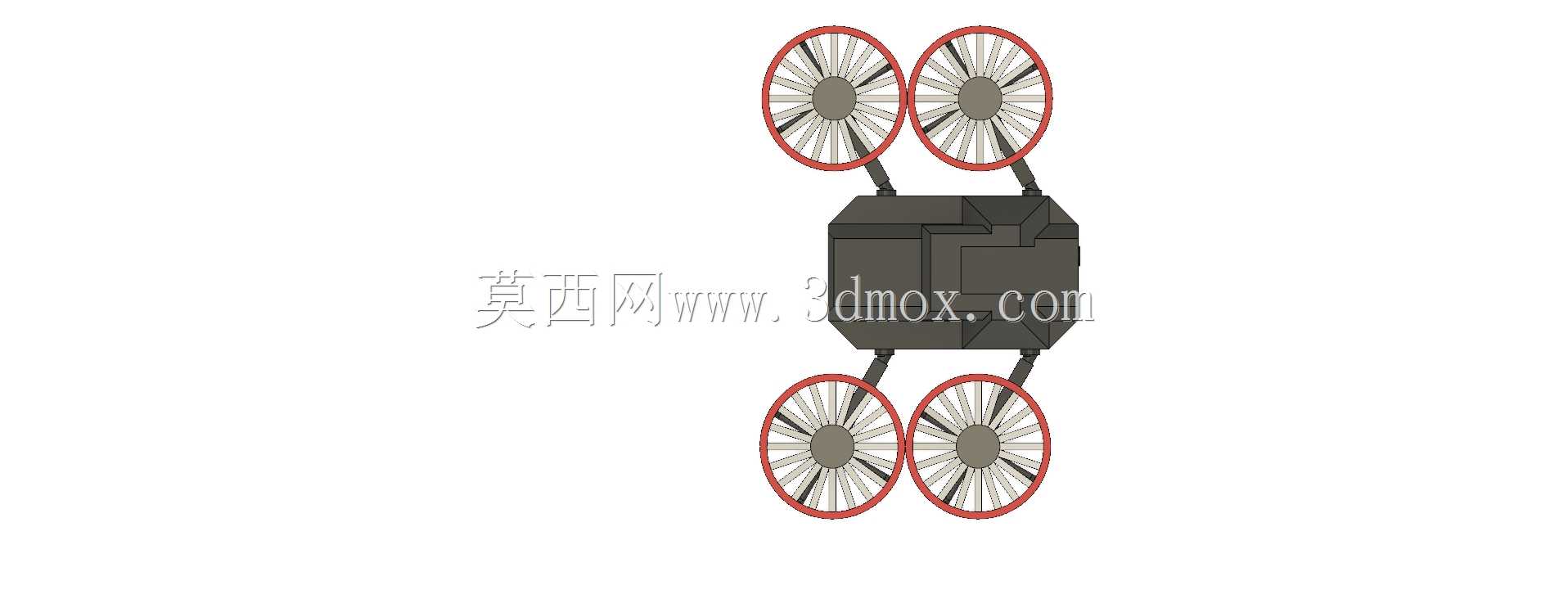

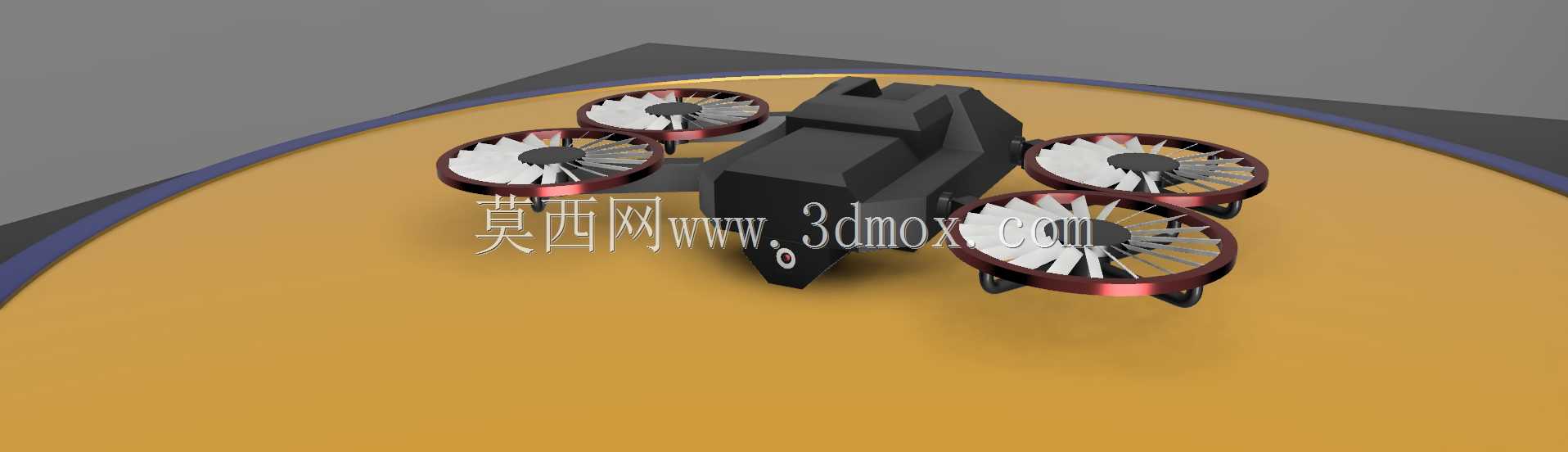

　　悬停时的姿态稳定性更优，不会像大尺寸开放式桨叶那样容易受周边乱流影响出现姿态飘移。整机的安装边界做了严格的尺寸控制，不含外置载荷的情况下，整机对角线尺寸控制在200毫米以内，涵道的外径统一为65毫米，中心舱体的最大宽度为80毫米，高度为45毫米，所有突出结构都做了圆角过渡，没有尖锐的凸起部分，既可以减少飞行时的空气阻力，也能避免搬运或者作业时刮碰周边物体。起落支撑结构直接集成在涵道的下沿，采用四个短小的凸点式支撑脚，不需要额外加装可拆卸起落架，减少整机配件数量的同时，也降低了飞行时的风阻，支撑脚的高度刚好让中心舱体底部离地面有10毫米的间隙，降落时不会刮蹭舱底搭载的镜头或者传感器，同时在轻微不平整的地面也能稳定停放。从设计思路上，

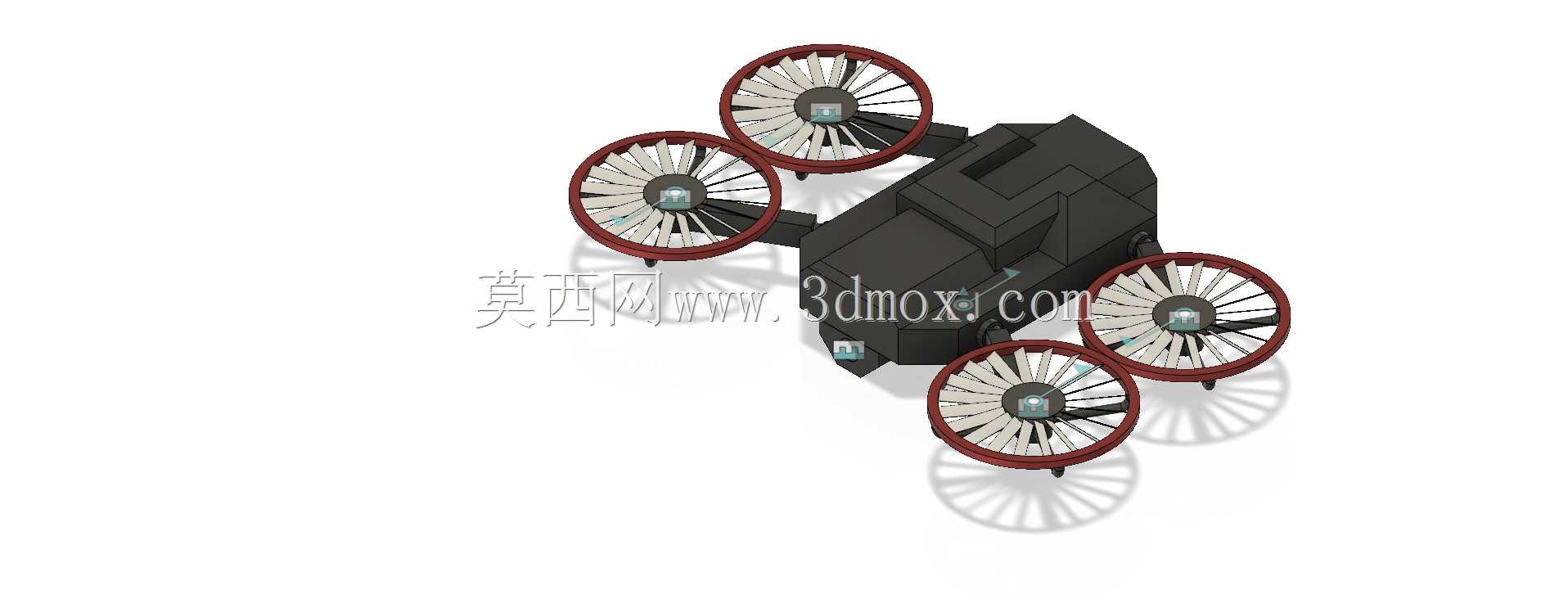

　　这款结构优先考虑了装配的便捷性与使用的可靠性，所有结构件都可以通过注塑或者3D打印一体成型，涵道与中心舱体的连接臂采用等截面的加强结构，内部预留了电机线的走线槽，电线完全藏在结构内部，不会裸露在外被气流吹动或者被障碍物勾挂，电机直接固定在涵道中心的安装座上，安装座通过三根辐条与涵道内壁连接，辐条的截面做了流线型处理，减少对气流的阻挡。在实际作业场景中，这类小型涵道无人机可以完成很多大型无人机无法覆盖的任务，比如在厂房内部顺着管道飞行检查焊缝漏点，在密集的货架之间穿行盘点库存，在影视拍摄时贴近演员拍摄特写镜头而不用担心桨叶伤人，甚至在灾后废墟的狭小缝隙中穿行探查生命迹象。结构设计时也充分考虑了重心配平，电池仓的位置刚好在整机的几何中心下方，飞行时重心偏低，姿态调整的响应速度更快，飞控的校准难度更低，新手操作时也不容易出现射桨或者翻机的问题。涵道壁的厚度控制在2毫米，在保证结构强度的前提下尽可能减轻自重，整机空机重量控制在180克以内，搭配常规的2S锂电池可以实现8分钟左右的悬停续航，如果搭载轻量化的图传摄像头，续航也能维持在6分钟以上，足够完成多数近景作业任务。各个旋翼单元的安装座都设计了统一的安装孔位，适配市面上常用的1104型号无刷电机，后期更换电机不需要重新打孔或者修改结构，桨叶采用快拆式设计，对准电机轴的卡槽按压就能锁定，不需要额外的螺丝固定，户外作业时更换损坏的桨叶只需要几秒钟就能完成。
