12V微型直流有刷电机结构设计

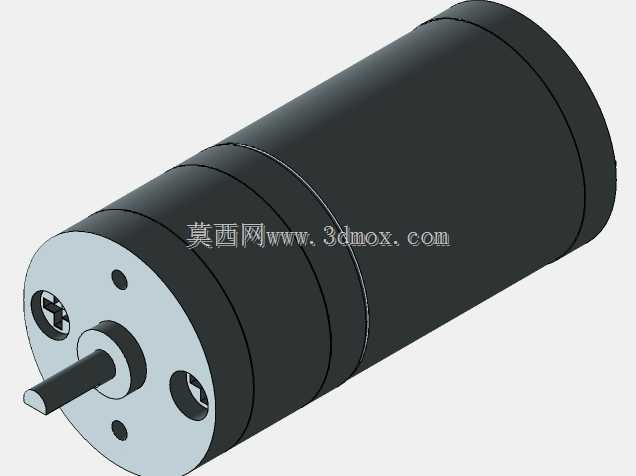

　　这款12V直流电机的三维结构，是面向小型便携设备、低压驱动场景做的结构还原，日常在小型家电、便携电动工具、桌面级小型传动装置、智能小家电的动力单元里都能见到同规格产品的身影，比如手持熨烫设备的驱动模块、小型电动玩具的动力输出、桌面自动化小装置的传动源，都是这类小功率直流电机的典型应用场景。从结构设计逻辑来看，这款电机采用分段式机壳结构，外壳做了多段阶梯式的圆柱造型，并非单一光滑圆柱面，每一段阶梯结构都对应内部定子磁瓦、轴承座、换向器仓的装配定位台阶，机壳表面没有多余的散热鳍片，是因为这类小功率12V电机工作时的温升本身就控制在较低区间，依靠金属机壳的自然散热就能满足长期运行的温度要求，不需要额外增加散热结构来占用安装空间。

　　输出端的端盖采用金属端盖结构，端盖上预留了两个对称的安装固定孔，还有两个十字槽的装配定位卡点，安装时既可以通过端盖上的孔位做螺丝锁紧固定，也可以依靠卡点嵌入安装基座的卡槽里做快速卡装，适配两种不同的安装方式，能兼容更多设备的安装结构需求。输出轴采用单出轴的D型轴头设计，轴头做了扁位结构，和传动齿轮、带轮或者联轴器装配的时候，不需要额外做键连接就能传递额定扭矩，避免轴和传动件之间出现打滑空转的问题，轴伸端的长度控制在适配小型传动件的尺寸范围，不会因为轴伸过长导致运行时出现轴端跳动，也不会因为轴伸过短导致传动件装配不到位。从安装边界来看，这款电机的整体外径属于微型电机的尺寸区间，整体长度和外径的比例控制在合理范围，

　　安装时只需要预留出圆柱本体的容纳空间，加上输出端的传动件装配空间，不需要额外预留侧边的接线冗余空间，因为这类电机的接线一般从尾部端盖直接引出，沿电机轴向走线，不会占用径向的安装空间，非常适合安装空间局促、径向尺寸受限的小型设备内部。内部结构的设计逻辑上，定子采用永磁体结构，不需要额外的励磁绕组，直接依靠永磁体提供磁场，这也是低压直流电机能做到小体积大扭矩的核心设计思路，转子部分采用叠片铁芯绕线结构，配合前端的含油轴承，不需要频繁加注润滑脂就能满足数千小时的运行寿命，换向器和碳刷的结构布置在靠近尾部端盖的仓段，和前端的输出轴承之间做了隔段结构，避免碳刷磨损产生的碳粉进入轴承位置，影响轴承的转动顺滑度。在实际选型适配的时候，

　　这类12V直流电机的额定转速一般适配小型设备的传动比需求，不需要额外搭配大减速比的减速箱就能直接驱动低负载的执行部件，比如在小型送风装置里，直接在轴头上安装风叶就能实现稳定送风；在小型直线传动装置里，搭配小模数齿轮和丝杆就能把旋转运动转换成直线往复运动，满足小推力的动作需求。端盖和机壳之间采用过盈压装的配合方式，装配时不需要额外打螺丝固定，依靠金属件之间的过盈抱紧力就能保证整机的结构强度，在正常的工作振动环境下不会出现端盖松脱的问题，同时这种压装结构也能提升机壳的密封性能，阻挡日常使用环境里的浮尘进入电机内部，降低碳刷和换向器的磨损速度。输出轴根部做了台阶限位结构，传动件装配到轴上之后，会被台阶挡住定位，不需要额外做轴用挡圈来限制传动件的轴向位置，简化了装配工序，也减少了零散零件的数量，提升了整机的结构可靠性。从三维建模的细节来看，模型还原了机壳上的每一段装配压痕，端盖上的安装孔位、十字卡点的尺寸都和实际量产的同规格电机保持一致，轴头的扁位尺寸、各段圆柱的同轴度公差都按照实际零件的加工精度做了还原，在做设备整体装配干涉检查的时候，直接调用这个模型就能验证安装位的尺寸匹配度，不需要再对模型做额外的尺寸修正，能有效缩短结构设计阶段的选型验证周期。
