格斗竞技用塑料蚂蚁刷柄簇结构件

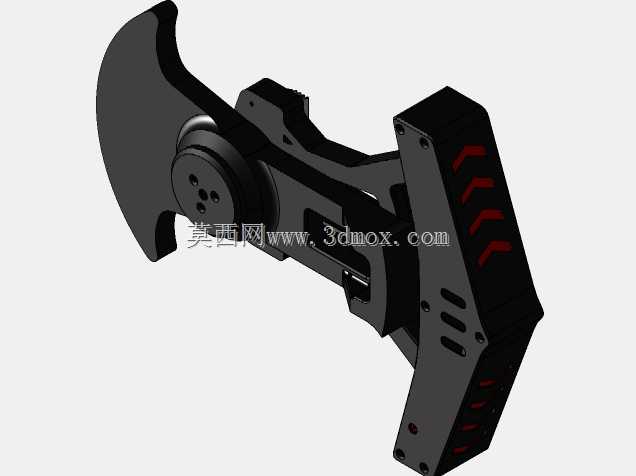

　　这款结构件主要面向小型集群格斗机器人的对抗场景设计，适配蚂蚁级体重规格的竞技机器人使用，作为机器人前端的作业执行端部件，承担近距离对抗中的剐蹭、拨挡、冲击传导功能。从结构布局来看，整体采用非对称的异形轮廓设计，前端的弧形刃状结构做了加厚处理，边缘做了R2的圆角过渡，避免对抗过程中应力集中导致的结构崩裂，同时弧形轮廓可以在接触对手部件时形成滑切角度，减少正面硬抗的冲击力，将接触力沿弧面切线方向分散，降低自身结构的载荷峰值。中部的铰接基座采用三孔定位设计，三个安装孔呈等边三角形排布，孔位公差控制在H7级别，配合直径6mm的销轴与机器人的摆臂驱动端连接，铰接位置预留了0.2mm的轴向间隙，保证摆臂动作时无卡滞，同时铰接基座的端面做了0.

　　5mm的沉台设计，安装时可以嵌入摆臂端的定位槽，避免高速摆动时连接位置出现径向窜动。后侧的安装支架采用L型折弯式结构，支架侧面开设了三组纵向排布的长圆形减重槽，槽宽3mm，槽长12mm，在保证结构抗弯强度的前提下尽可能降低部件自重，适配蚂蚁级机器人的严格重量限制；支架外侧的红色标识槽深度为0.8mm，可粘贴识别贴条，用于多机集群对抗时的己方单位识别，避免混战中出现误击。设计过程中优先考虑了塑料材质的成型特性，整体结构的壁厚控制在2.5mm-3mm区间，无突变壁厚位置，所有转角位置都做了均匀的圆角过渡，避免注塑成型时出现缩痕、翘曲等缺陷，同时结构上无倒扣特征，可直接采用两板模开模生产，量产时的模具成本控制在较低区间。安装边界方面，

　　部件整体的最大回转半径为78mm，铰接中心到前端最远端的距离为62mm，后侧安装支架的安装孔位间距为28mm，适配市面上主流蚂蚁级格斗机器人的前端摆臂安装尺寸，无需额外修改支架即可直接替换原有前端执行件。实际对抗场景中，该部件的弧形结构可以在拨挡对手武器时快速卸力，同时加厚的前端结构可以承受单次15J的冲击载荷而不出现塑性变形，中部的铰接结构配合驱动舵机可以实现±45°的往复摆动，既可以作为防御结构拨挡对手的旋转武器，也可以作为攻击结构剐蹭对手的外露线路、传感器等薄弱部件。结构的重心位置靠近铰接中心，距离铰接点的距离仅为12mm，舵机驱动时的转动惯量较小，摆臂的响应速度可以提升15%左右，在高速对抗中能够更快做出防御或攻击动作。

　　考虑到竞技过程中可能出现的反复冲击，铰接位置的孔位做了局部加厚处理，加厚区域的壁厚达到5mm，避免多次冲击后孔位出现开裂、扩孔等失效问题；后侧支架与中部基座的连接位置做了三角加强筋设计，筋厚2mm，筋高6mm，将支架的抗弯强度提升40%以上，避免侧向冲击时支架从根部断裂。整个部件的外形轮廓做了流线型处理，无突出的尖锐棱角，既符合竞技机器人的赛事安全规范，也能减少对抗过程中部件勾挂对手结构导致自身被锁死的概率。
