立式侧装带支架小型储液膨胀罐体

　　在闭式流体循环管路系统里，这类小型立式膨胀罐体是很常见的稳压补偿部件，日常在小型液压站、恒温冷却循环回路、车用辅助散热回路、小型工业制冷机组里都能见到它的身影，核心作用是容纳回路里流体因温度变化产生的体积胀缩量，避免管路内部压力骤升骤降损坏密封件、管路接头或者核心动力部件，同时还能顺带排出回路里裹挟的少量游离气体，减少气蚀、气堵这类常见的管路故障。

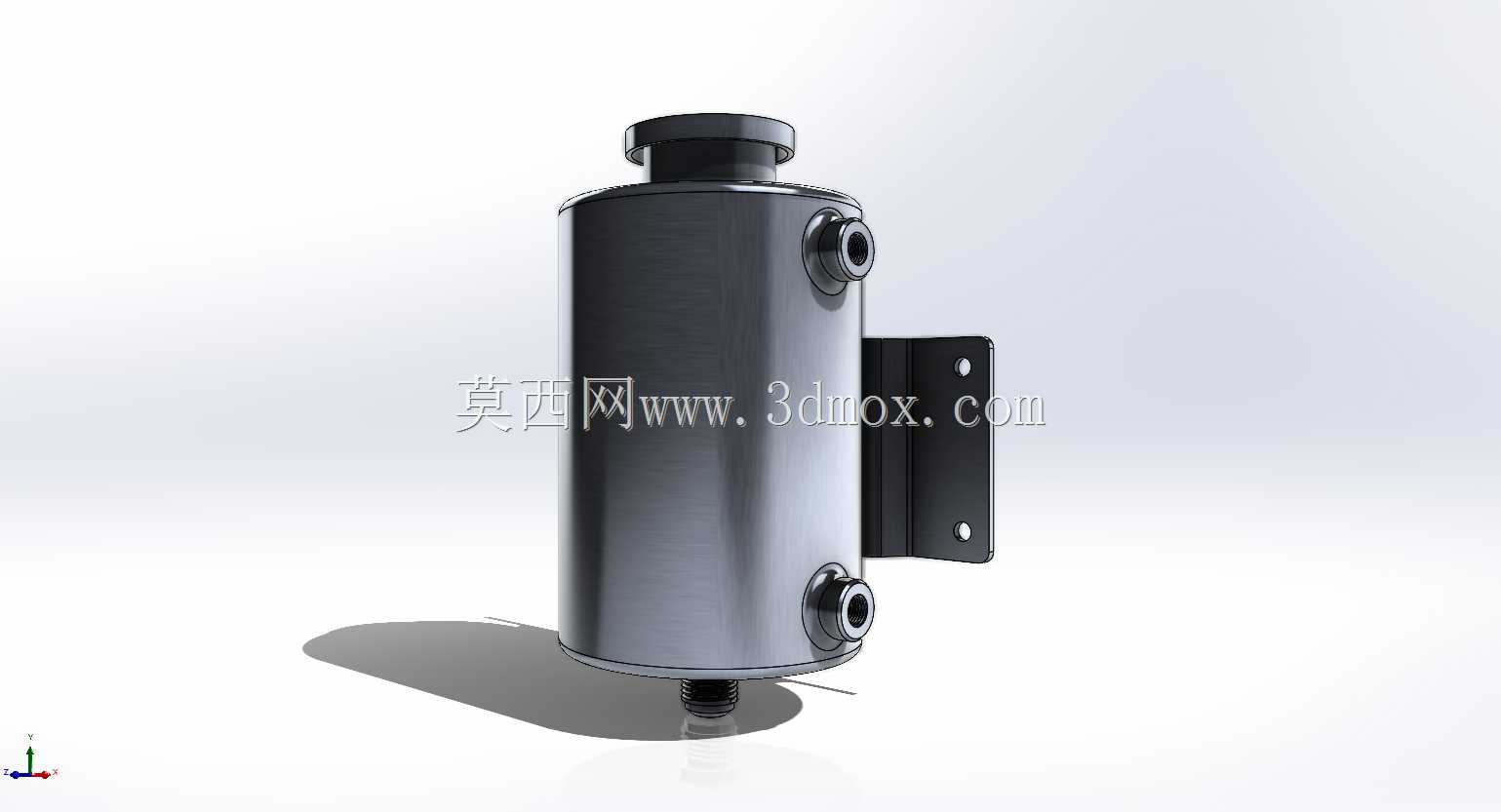

　　从结构设计来看，这款罐体采用立式圆柱主体构型，相比同容积的卧式罐体，它的竖向安装占用的横向投影面积更小，很适合布置在设备侧边的空余安装位，不会挤占核心部件的安装空间。罐体主体采用等径直筒结构，上下端采用圆弧封边结构，相比直角焊接的端盖，圆弧过渡的结构能更好分散内部压力带来的应力集中，长期承压运行时焊缝位置的疲劳寿命更长，不容易出现渗漏问题。罐体顶部设置有一个带密封结构的端盖接口，既可以作为初始加注流体的注入口，也可以作为检修时的内部清理口，端盖采用压紧式密封结构，不需要复杂的工装就能手动拆装，日常维护的操作门槛很低。

　　罐体侧面上下错位布置了两个外螺纹流体接口，两个接口的高度差刚好匹配循环回路的进出液流向设计，下接口接入回路的低压回液侧，上接口接入稳压侧，流体在罐体内流动时不会出现直冲罐壁的紊流问题，能让进入罐体的流体流速快速放缓，方便裹挟的气体向上浮升聚集到罐体顶部，顺着顶部的排气结构排出。罐体侧面焊接了L型安装支架，支架上开有两个圆形安装通孔，孔位间距经过匹配设计，安装时只需要在设备安装板上预制对应位置的两个螺纹孔，就能穿螺栓完成罐体的固定，不需要额外做焊接或者复杂的适配支架，安装效率很高；支架和罐体主体的连接位置采用满焊工艺，焊缝做了打磨过渡处理，不会出现应力集中导致的支架断裂问题，能承受设备运行时的振动载荷，不会因为长期振动出现罐体松动移位的情况。罐体底部还设置了一个小尺寸的外螺纹接口，这个接口主要用于日常维护时排空罐体内的残留流体，比如更换循环介质、清理罐体内部沉积的杂质时，不需要拆卸整个罐体就能完成排空操作，维护便利性很好。

　　做安装边界设计的时候，需要注意预留足够的操作空间：罐体顶部要预留至少能拆装上端盖的竖向空间，方便后期加注介质或者检修；侧面两个流体接口位置要预留管路接头的安装操作空间，避免扳手操作时和周边部件干涉；底部的排空接口下方要预留足够的空间放置接液容器，避免排空时介质洒漏。罐体的外表面做了哑光金属处理，没有多余的凸起结构，不容易积灰，日常清洁维护很方便。在实际选型匹配的时候，需要根据循环回路的总容积、流体的工作温度变化范围来匹配对应容积的罐体，这款1L规格的罐体，适配总容积在10L到15L左右的小型循环回路，补偿量刚好覆盖常规工况下流体从常温到最高工作温度的体积膨胀量，不会出现容积不足导致的压力超压，也不会因为容积过大造成不必要的空间浪费和成本增加。另外在建模的时候，这类罐体的细节处理要重点关注焊缝位置的结构表达、接口的螺纹标准匹配、安装支架的形位公差，比如支架安装面和罐体轴线的平行度要控制在合理范围内，避免安装后罐体出现倾斜，导致接口受力不均出现渗漏；接口的螺纹尺寸要和常用的管路接头标准匹配，不需要额外做转接头就能直接对接常用的液压管路、冷却水管路，减少现场安装的适配工作量。
