紧凑型隐蔽式转轮手枪结构三维设计

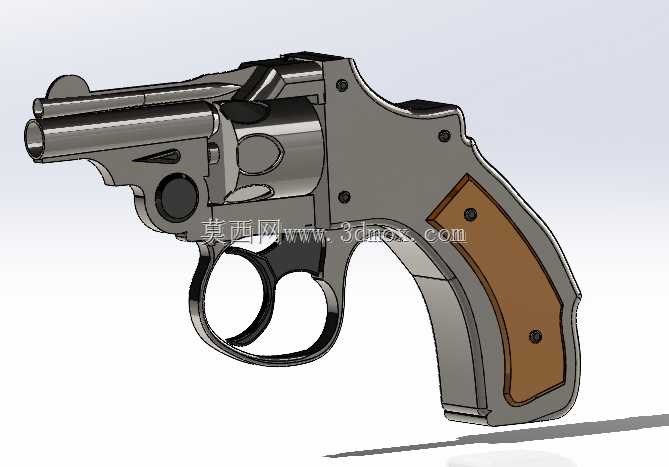

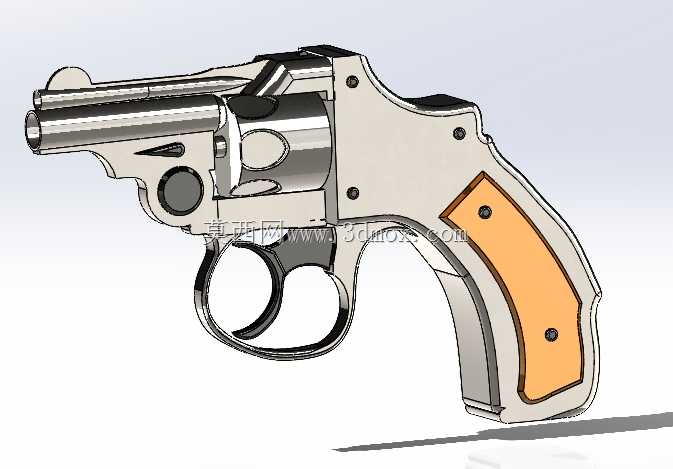

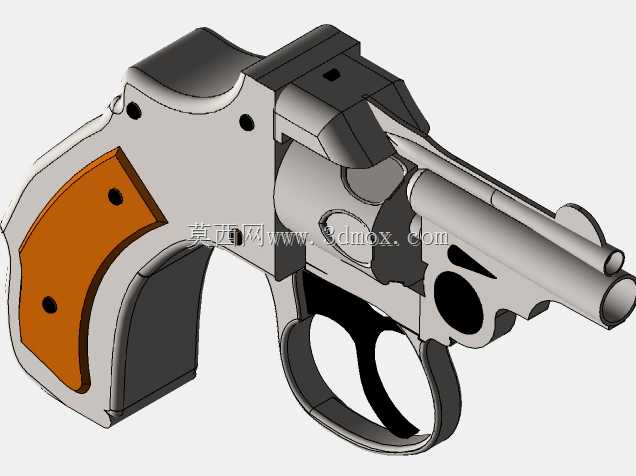

　　这款紧凑型转轮手枪的三维结构设计，核心面向民用隐蔽防卫、影视道具制作以及枪械结构教学场景展开，整体结构完全遵循短管转轮枪械的经典力学布局，同时针对便携携带的需求做了多维度的尺寸压缩。从实际使用场景来看，这类短管转轮枪械没有外露击锤，拔取时不会勾挂衣物，适合随身应急防卫使用，同时其结构简单可靠，不存在自动手枪常见的弹药卡壳故障，对非专业使用者的容错率更高；在影视道具制作领域，该结构可以直接作为1:1道具的加工母模，通过3D打印或者金属切削加工制作出外观完全一致的仿真道具，避免真枪道具的管理风险；在机械教学场景中，该模型完整还原了转轮手枪的扳机联动、转轮供弹、击锤待发的整套传动逻辑，可以作为机械传动结构的教学案例，帮助学习者理解连杆传动、棘轮定位、弹簧复位等基础机械结构的实际应用。

　　从功能特性来看，该设计采用撅把式退壳结构，枪管与转轮座通过下方的转轴连接，向上扳动枪管锁扣即可露出转轮弹巢，完成退壳与装填操作，相比侧摆转轮结构，撅把结构的零件数量更少，整体轴向尺寸可以压缩得更短，更适合隐蔽携带的需求。击发机构采用双动设计，扣动扳机时会同步完成击锤待发、转轮转动定位、击锤释放击发三个动作，不需要手动扳动击锤即可完成射击，操作步骤更简洁，适合应急场景下的快速反应。握把部分采用贴合手掌弧度的人体工学设计，握把片采用木质纹理的非金属材质，通过两颗沉头螺钉固定在金属握把框架上，既可以降低握持时的冰凉触感，也能增加手掌与握把之间的摩擦力，避免射击时打滑。

　　设计过程中首先确定了核心的尺寸边界，整体长度控制在160mm以内，枪管长度不超过50mm，转轮弹巢直径控制在32mm，握把高度控制在100mm以内，厚度不超过28mm，保证可以放入普通的裤兜或者小型枪套中，不会出现明显的轮廓外露。结构设计时优先保证核心传动部件的强度，转轮座采用整体式钢结构设计，承受膛压的枪管尾部与转轮座采用过盈配合加销钉固定的方式，避免射击时出现部件松动；转轮弹巢的定位槽采用对称分布的6个凹槽设计，与扳机连杆上的定位棘爪配合，保证每次扣动扳机时弹巢转动60度，精准对齐枪管轴线，避免出现击针打在弹巢边缘的故障。扳机的行程设计为12mm，扳机力控制在30N左右，既不会因为扳机力过轻导致意外击发，也不会因为扳机力过大影响射击精度。

　　外形设计上采用了圆润化的处理，所有外露的棱角都做了R2以上的圆角过渡，既可以避免携带时勾挂衣物，也能减少金属部件的应力集中，提升部件的抗冲击强度。枪管部分采用两段式阶梯设计，前端的枪管套直径略大于后部的枪管本体，既可以增加枪管前端的重量，抑制射击时的枪口上跳，也能让整体外观更具层次感。握把护板采用符合手掌自然弯曲的弧形曲面，从靠近扳机的位置向下逐渐收窄，尾部做了向外的凸起，刚好贴合手掌的大鱼际位置，握持时手部受力更均匀，即使连续射击也不会出现明显的不适感。击发机构的所有弹簧都采用内置设计，没有外露的弹簧或者连杆，避免灰尘或者异物进入机构内部导致故障，日常维护只需要定期拆开清理内部的火药残渣即可，维护难度远低于自动手枪。

　　在安装边界的设计上，所有部件的配合公差都按照金属切削加工的标准设定，转动部件的配合间隙控制在0.02-0.05mm之间，既保证转动顺畅，也不会出现过大的旷量影响击发精度。固定螺钉全部采用标准的沉头内六角螺钉，螺钉头部完全埋入部件表面，不会出现凸起影响外观或者携带。转轮弹巢与枪管尾部的间隙控制在0.15mm左右，既避免弹巢转动时与枪管尾部发生摩擦，也不会因为间隙过大导致火药燃气从缝隙中泄漏，影响弹头初速。整个模型的所有零件都可以单独拆分，完全符合实际加工的装配逻辑，没有出现无法加工的倒扣或者干涉结构，直接导出工程图就可以用于实际的零件加工与装配。
