内燃机进排气用发动机气门结构

　　在往复式内燃机的配气机构中，气门是直接决定燃烧室进排气效率、密封可靠性的核心执行部件，其工作状态直接关联发动机的动力输出、燃油经济性与排放水平。日常工况下，气门需要在凸轮轴的驱动下，按照发动机各缸的工作顺序与配气相位，定时完成开启与关闭动作，开启时保证进气冲程中新鲜混合气或空气能够足量充入气缸，排气冲程中将燃烧后的废气彻底排出缸外，关闭时则要配合气门座圈形成可靠的燃烧室密封，承受缸内燃烧过程产生的高温高压冲击，避免出现漏气、压力泄漏等问题。

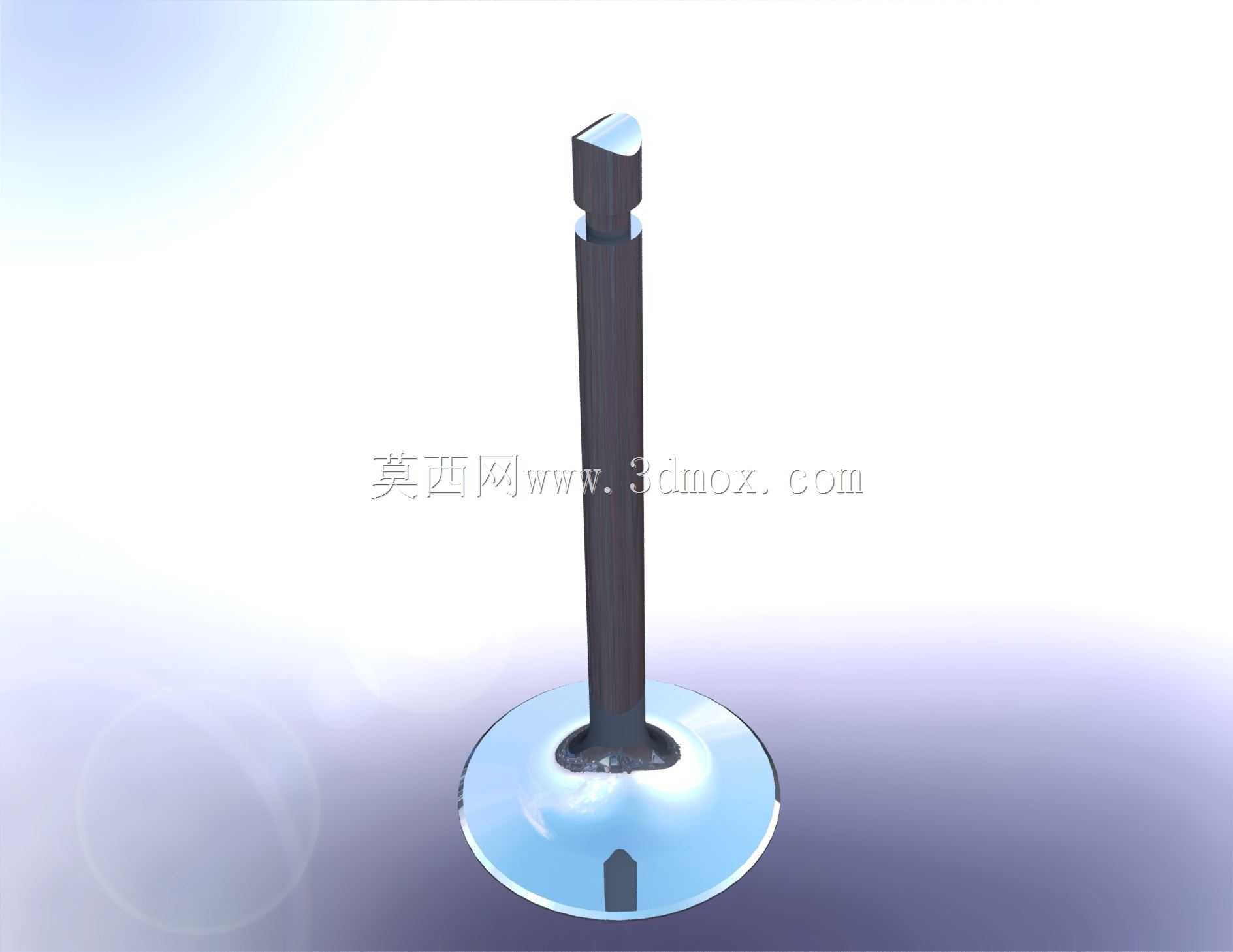

　　从结构设计来看，该气门采用典型的菌形整体结构，由盘部的密封锥面、过渡圆弧段、细长杆身以及杆尾的锁夹槽结构组成。盘部的密封锥面是与气门座圈配合实现密封的核心工作面，锥面角度通常根据发动机的充气效率需求与密封压力要求选定，常见的锥角设计能够在气门关闭时借助缸内燃烧压力产生自紧密封效果，同时在气门开启时获得合适的气流通过截面，降低进排气过程的流动阻力。盘部与杆身之间的过渡圆弧经过平滑处理，避免截面突变带来的应力集中问题，因为在发动机高速运转过程中，气门每分钟需要完成上千次的往复启闭动作，落座瞬间会承受较大的冲击载荷，平滑的过渡结构能够有效分散应力，提升部件的疲劳寿命。

　　杆身作为气门往复运动的导向部分，需要与气缸盖上的气门导管形成高精度的间隙配合，配合间隙的设计需要兼顾导向精度与热膨胀补偿需求：间隙过小会在发动机热机状态下出现杆身卡滞，导致气门关闭不严；间隙过大则会引发导向偏磨，同时造成机油沿杆身间隙窜入燃烧室，引发积碳、机油消耗异常等问题。杆身表面通常需要具备较高的硬度与耐磨性能，以应对长时间往复滑动带来的磨损，同时杆身的圆柱度公差需要控制在极小范围内，保证运动过程中不会出现卡滞、偏斜。杆尾的锁夹槽用于安装气门锁夹，实现气门与气门弹簧座的固定连接，槽型的尺寸精度直接关系到锁夹的装配可靠性，避免发动机高速运转时出现锁夹脱落、气门掉落入气缸的严重故障。

　　从安装边界来看，气门的总长度需要匹配气缸盖的气门弹簧安装高度、凸轮轴基圆位置以及气门升程设计要求，保证气门在最大升程位置时，盘部不会与活塞顶面发生运动干涉，同时在关闭位置时，弹簧能够提供足够的预紧力保证密封可靠。盘部的外圆直径需要匹配气缸盖的气道喉口尺寸，在气道布置空间允许的前提下，尽可能增大盘部直径能够有效提升进排气的流通截面积，降低泵气损失，这也是高功率密度发动机通常采用大直径气门设计的核心原因。在实际选型匹配过程中，不同类型的发动机对气门的材质与表面处理要求存在明显差异：进气门因为工作温度相对较低，通常采用合金结构钢即可满足使用需求；排气门则需要直接接触高温废气，工作温度可达数百摄氏度，同时还要承受废气的腐蚀作用，因此多采用耐热合金钢材质，部分高负荷发动机的排气门还会在密封锥面堆焊硬质合金，提升高温下的耐磨与耐腐蚀性能。

　　建模过程中需要重点关注各段结构的平滑过渡，尤其是盘部与杆身连接的圆弧区域、锁夹槽的圆角位置，这些区域都是应力集中的高发位置，建模时的尖角、棱边缺陷会直接导致后续有限元强度分析出现应力异常，也不符合实际零件的加工工艺要求。同时需要严格控制杆身的圆柱度、盘部锥面的角度公差，保证模型与实际零件的装配尺寸一致，能够直接用于配气机构的运动干涉校核、气道流场仿真分析等场景，为发动机配气系统的设计优化提供准确的三维模型支撑。
