三缸内燃机活塞曲柄连杆组件结构设计

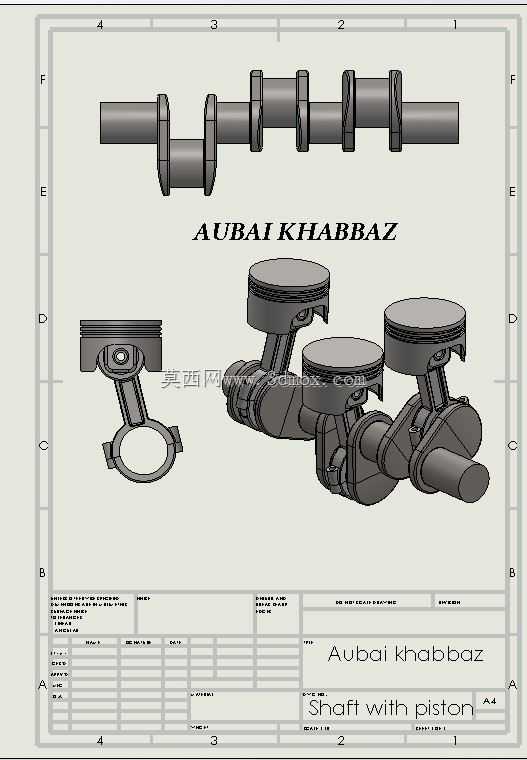

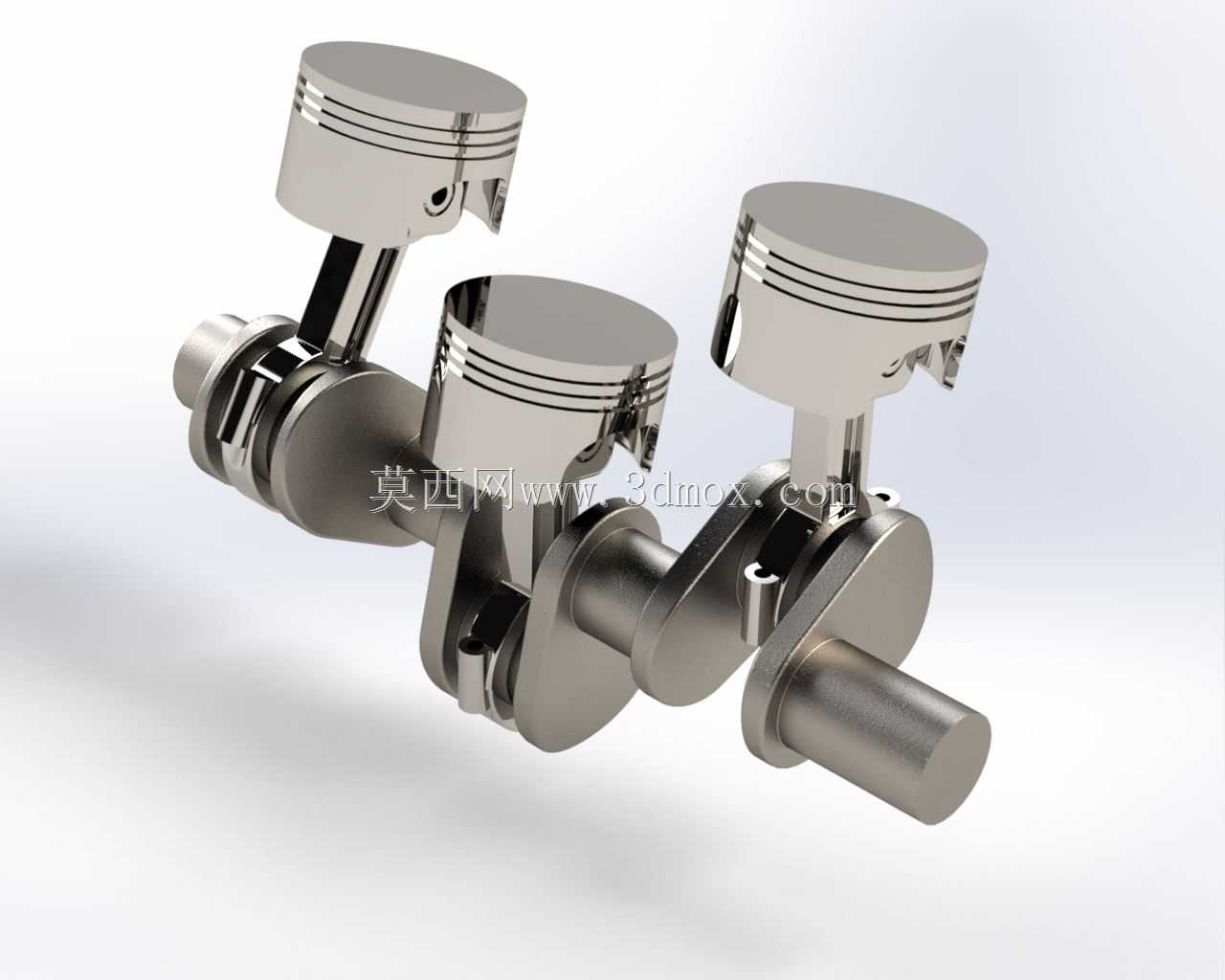

　　这套曲柄连杆活塞组件，是直列三缸往复式内燃机的核心动力转换部件，日常在小排量乘用车动力单元、通用小型发电机组、农用机械动力头、小型工程机械动力源这类场景里承担核心功能，负责把燃料燃烧产生的气体爆发压力，通过活塞的直线往复运动转化为曲轴的旋转扭矩，向外输出动力。从结构设计逻辑来看，整套组件的匹配精度直接决定了动力单元的运转平顺性、机械效率与使用寿命，建模过程中需要严格匹配各部件的运动干涉边界，避免运转过程中出现活塞撞气门、连杆碰曲轴箱壁这类工程问题。

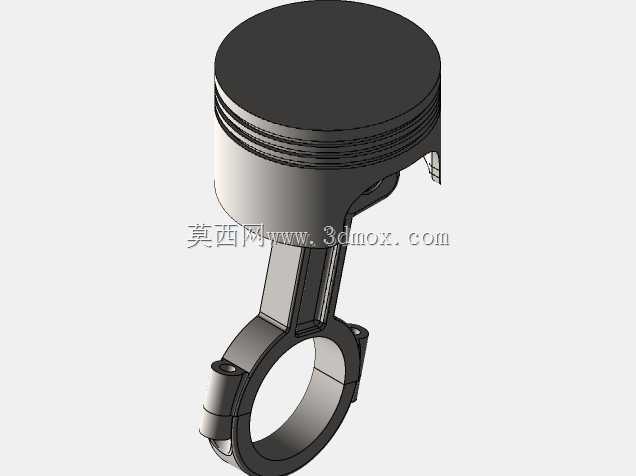

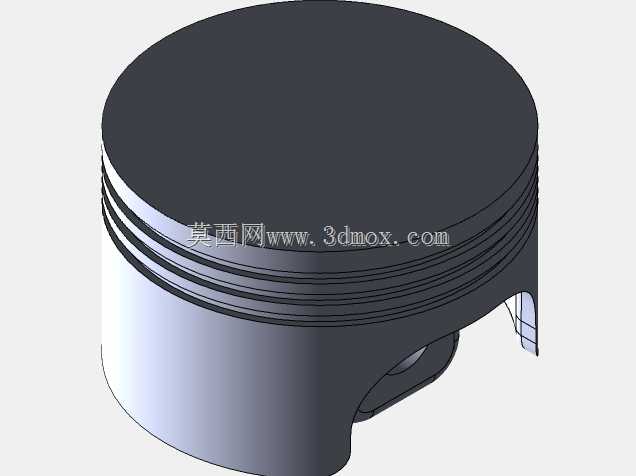

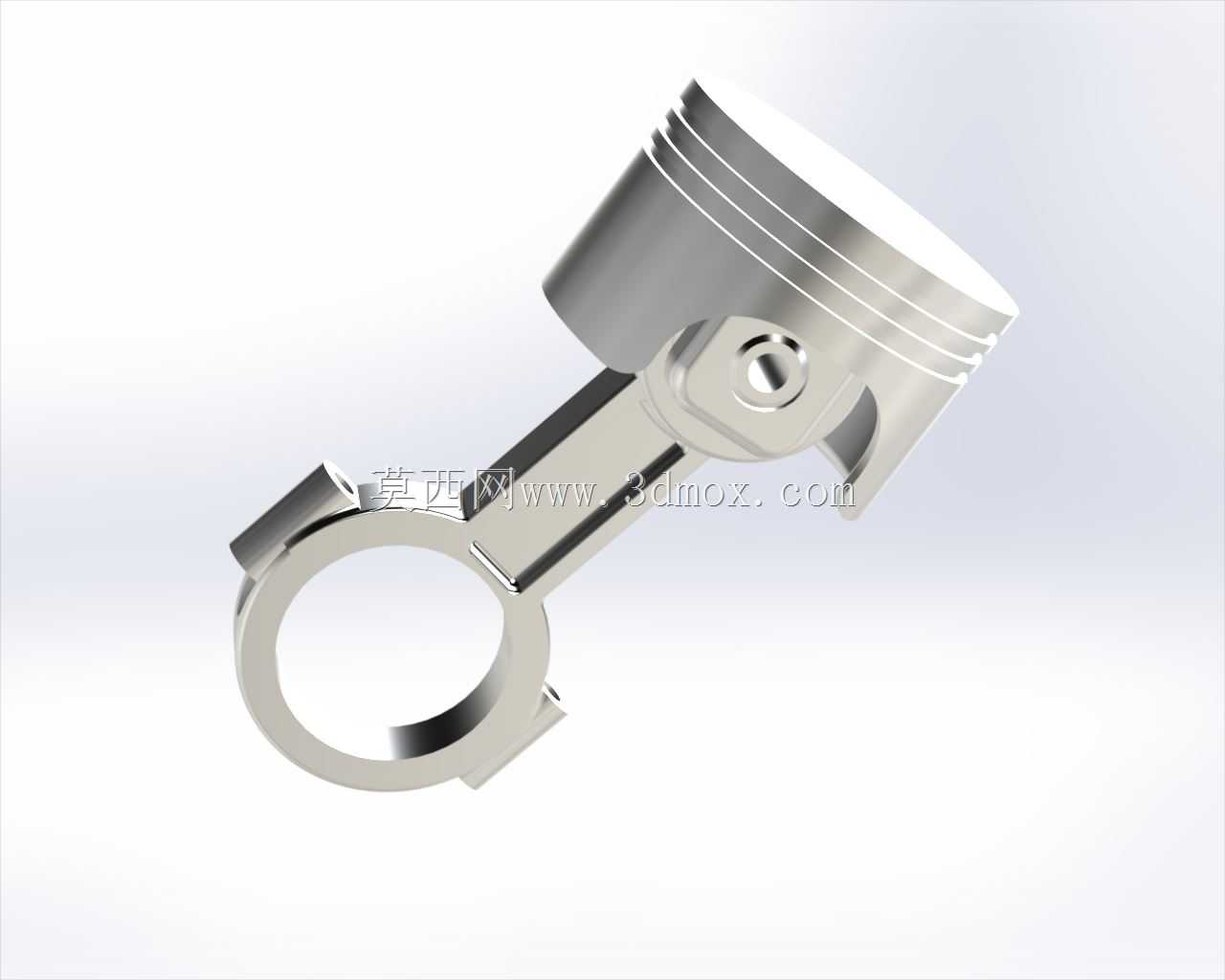

　　先看活塞部分，三个活塞采用完全一致的结构参数，顶部的燃烧室凹坑轮廓匹配对应排量机型的压缩比设计，环岸部分预留了三道活塞环的安装槽，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成烧机油问题。活塞销座部分采用了加强筋结构，用来承受做功冲程中燃气爆发带来的巨大冲击载荷，活塞销采用全浮式设计边界，工作状态下活塞销既可以在连杆小头衬套内转动，也可以在活塞销座孔内缓慢转动，保证销座各部位磨损均匀，延长部件使用寿命。

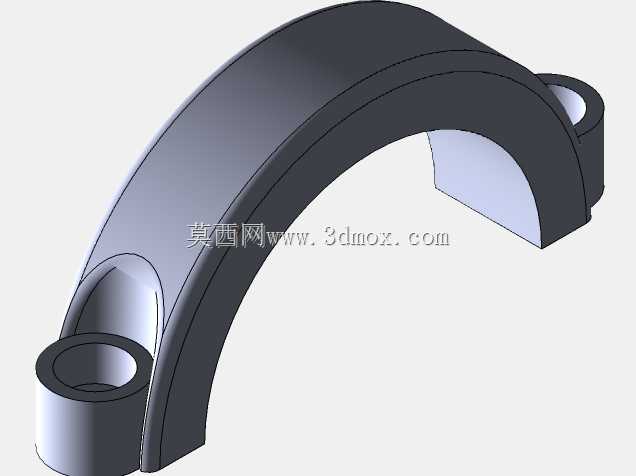

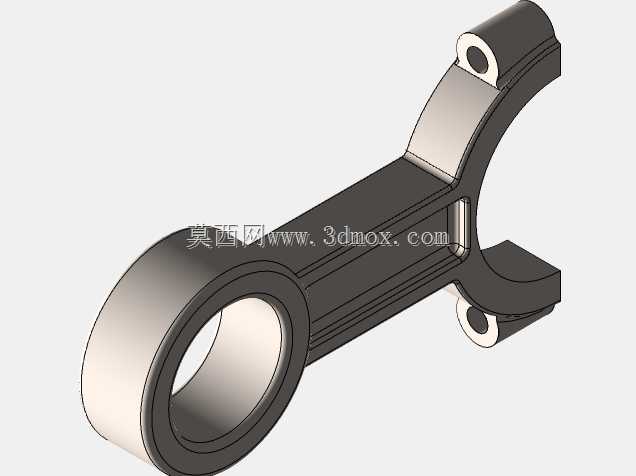

　　连杆部分采用工字形截面结构，这种截面设计可以在保证结构强度、刚度满足载荷要求的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴运转过程中的惯性力载荷。连杆大头采用剖分式结构，匹配轴瓦安装位，通过连杆螺栓与曲轴的连杆轴颈紧固连接，安装过程中需要严格控制螺栓的拧紧力矩与拧紧顺序，避免连杆盖结合面出现错位，造成轴颈偏磨。连杆小头则压入铜质衬套，与活塞销配合，衬套内表面设计有油槽，保证压力润滑油可以到达配合面，形成有效油膜降低摩擦磨损。

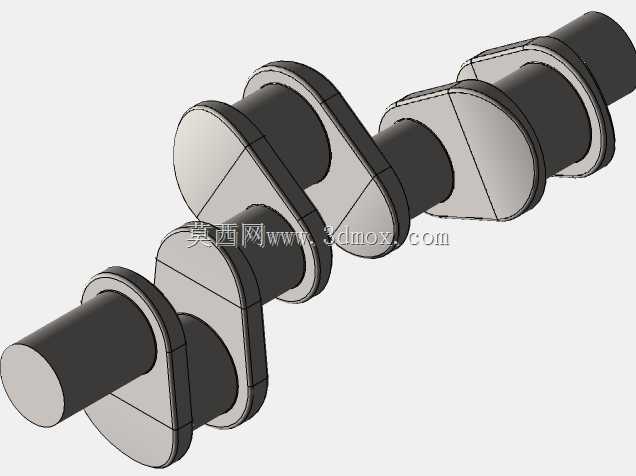

　　曲轴部分采用整体式锻造结构，三个连杆轴颈按照120度的夹角均匀布置，这种布置方式可以让三缸机的点火间隔保持均匀，运转过程中各缸做功冲程交替衔接，减少动力输出的波动。曲轴的主轴颈与连杆轴颈之间设计有贯通的油道，来自主油道的压力润滑油可以通过这些内部油道到达连杆轴颈表面，为连杆大头轴瓦提供润滑，同时部分润滑油还会通过连杆杆身内部的油道上行到连杆小头，为活塞销提供润滑。曲轴的自由端预留了正时齿轮、皮带轮的安装位，输出端则设计有法兰盘，用来安装飞轮，飞轮的转动惯量可以储存做功冲程的能量，带动曲轴越过排气、进气、压缩这三个非做功冲程，保证曲轴运转的平顺性。

　　从安装边界来看，整套组件装配时需要严格控制活塞的安装方向，活塞顶部的避让凹坑需要对应气门的开启位置，避免活塞上行到上止点时与开启的气门发生碰撞。曲轴的轴向窜动量需要通过止推片进行限位，保证曲轴在受热膨胀时有足够的伸长空间，同时不会出现过大的轴向窜动影响正时系统的匹配精度。活塞与气缸壁之间的配合间隙需要根据材质的热膨胀系数精准设定，间隙过小会导致热机状态下活塞卡缸，间隙过大则会出现敲缸、燃气下窜的问题。连杆轴颈与主轴颈的圆角部分做了滚压强化处理，用来降低应力集中，避免长期交变载荷作用下出现疲劳断裂问题。

　　在实际工程应用中，这套组件的动平衡调校非常关键，由于三缸结构本身存在一阶往复惯性力矩的不平衡问题，建模阶段就需要在曲轴的平衡块设计上做针对性的配重计算，平衡块的轮廓与质量需要精确匹配活塞、连杆的往复运动质量与旋转运动质量，尽可能降低运转过程中的振动载荷，减少动力单元传递到机架上的振动，提升整机的NVH表现。另外，活塞裙部设计有椭圆形的型线，冷态下裙部截面为长轴垂直于活塞销方向的椭圆形，热态下因为活塞销座方向金属量更多热膨胀量更大，裙部会趋近正圆形，保证热机状态下活塞与气缸壁的配合间隙均匀，避免出现拉缸问题。整套组件的所有运动配合面都需要考虑润滑路径的设计，保证每个摩擦副都能得到充足的润滑油供应，同时避免润滑油出现不必要的泄漏，维持曲轴箱内的压力平衡。
