HIWIN RS410系列SCARA水平关节机械臂

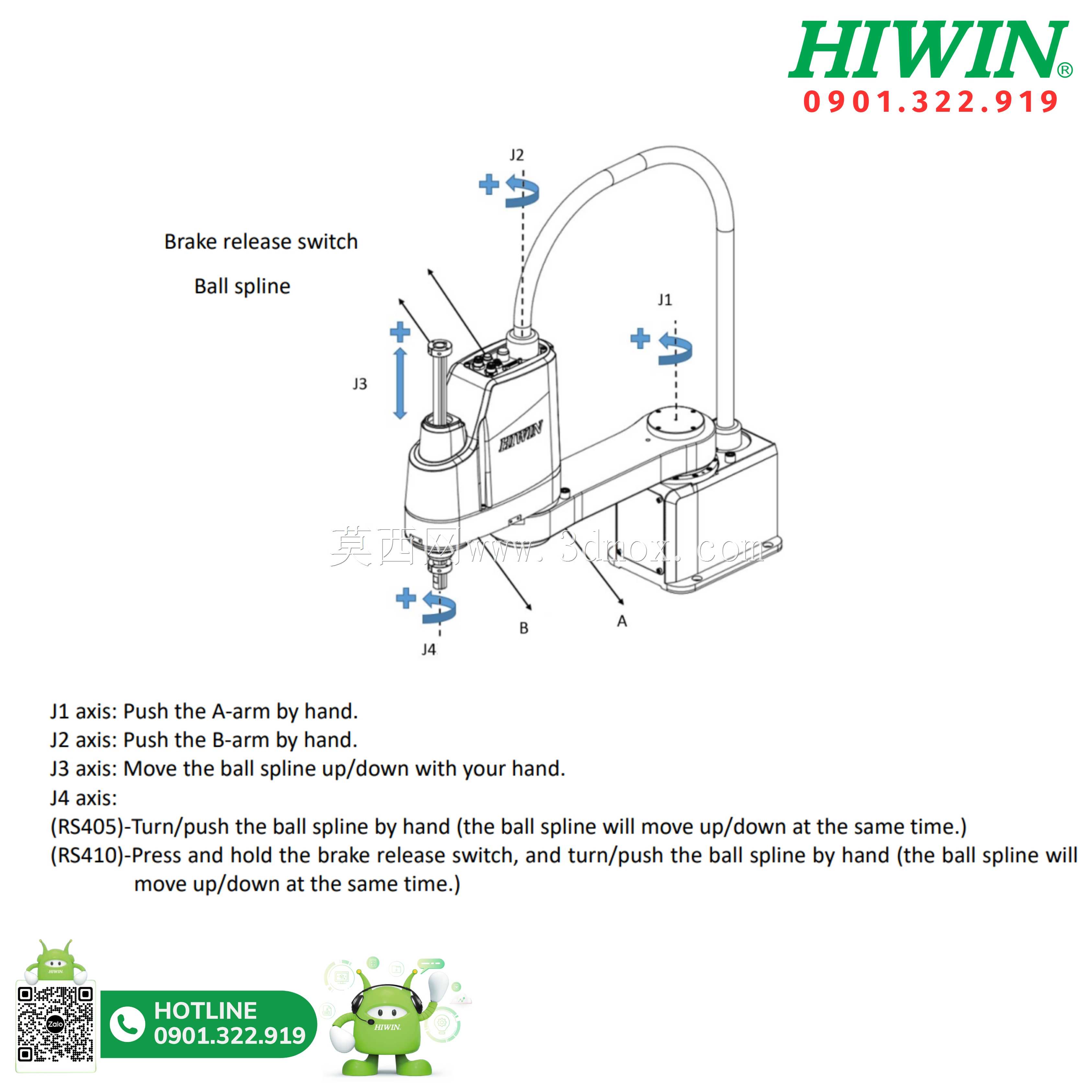

　　在3C电子组装、轻工产品包装、小零件精密分拣这类对平面作业节拍、重复定位精度有严苛要求的产线场景里，水平多关节机械臂的选型一直是设备集成环节的核心考量点，RS410系列SCARA机械臂的结构设计，刚好贴合这类场景的实际使用需求。从结构构型来看，这款机械臂采用经典的双平行四边形关节串联布局，第一、第二关节负责水平面内的大范围位置调整，第三关节为垂直方向的直线运动轴，第四关节为末端旋转轴，整套构型的运动解算逻辑成熟，关节运动惯量匹配经过优化，能在高速启停的工况下保持末端的稳定性，不会出现普通悬臂结构常见的末端抖动问题。

　　做产线布局的时候，首先要明确设备的安装边界，这款机械臂采用基座底面固定的安装方式，安装面需要保证足够的平面度，避免基座受迫变形影响关节同轴度；第一关节的旋转范围覆盖基座周边的环形作业区域，第二关节配合第一关节的运动，可覆盖半径四百到七百毫米区间内的平面作业范围，垂直运动轴的行程满足常见工装夹具、待加工工件的上下取放高度需求，末端法兰的安装接口符合通用工业机械臂的接口规范，可直接适配市面上主流的气动夹爪、真空吸嘴、电动拧紧轴、点胶阀等末端执行器，不需要额外做复杂的转接法兰设计，能大幅缩短集成周期。

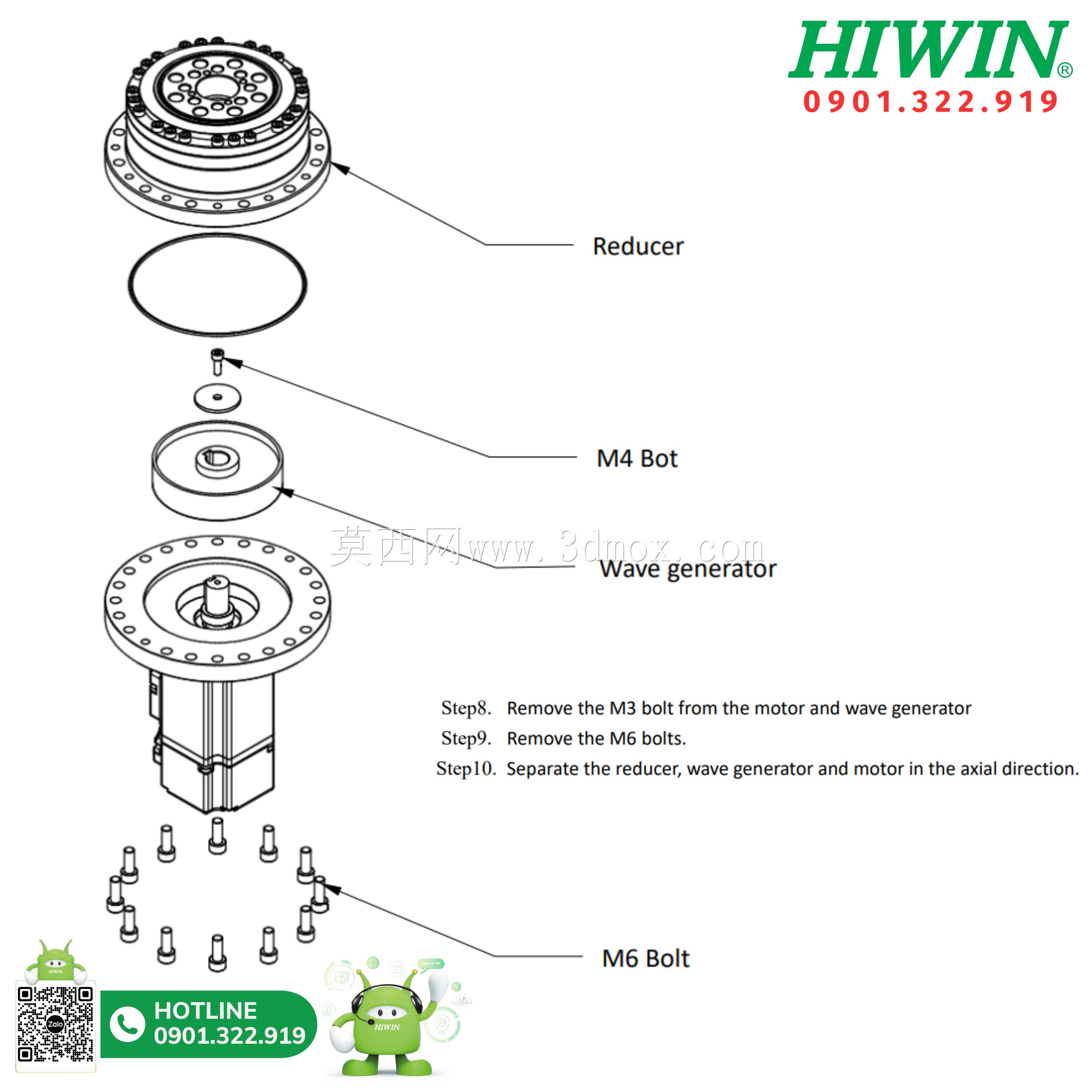

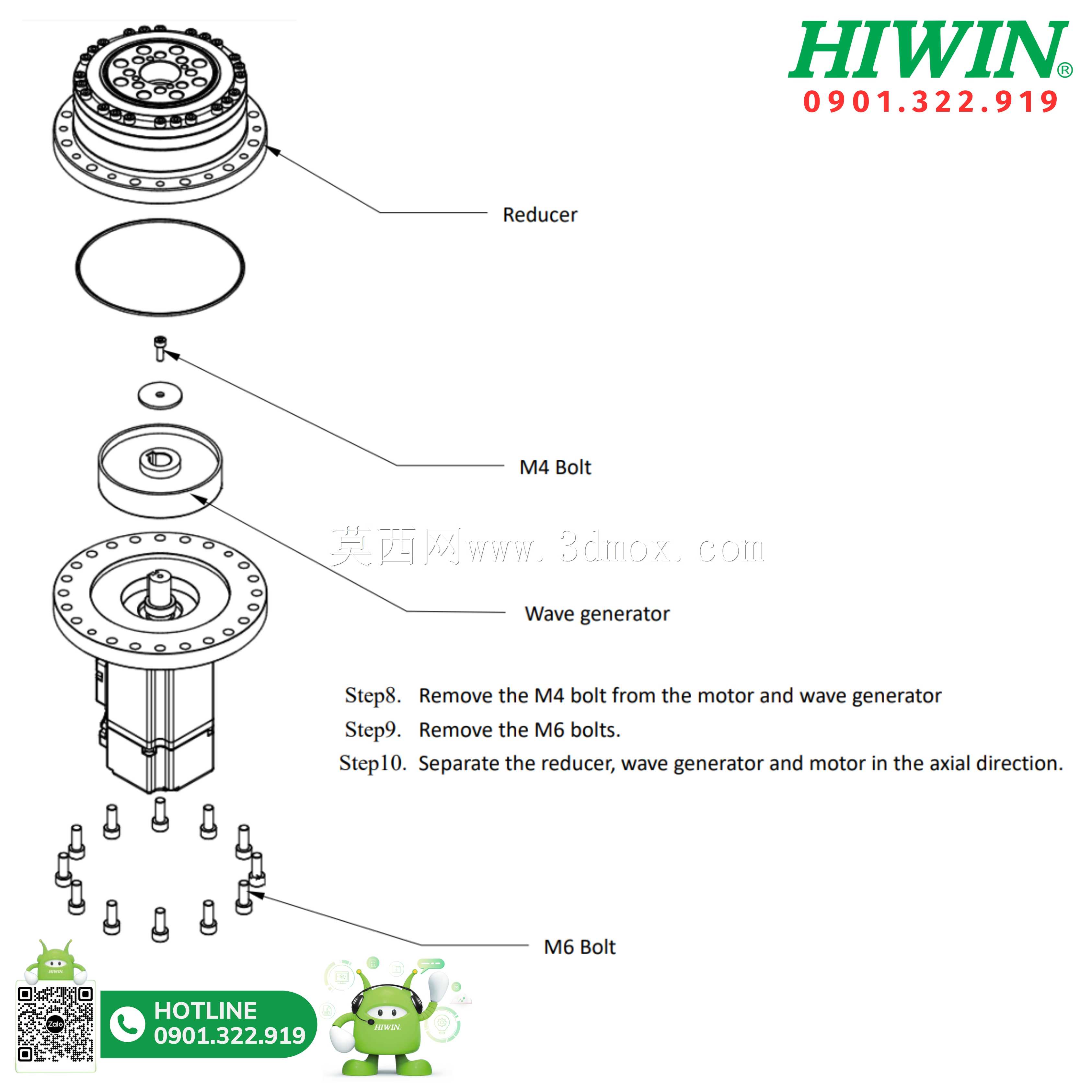

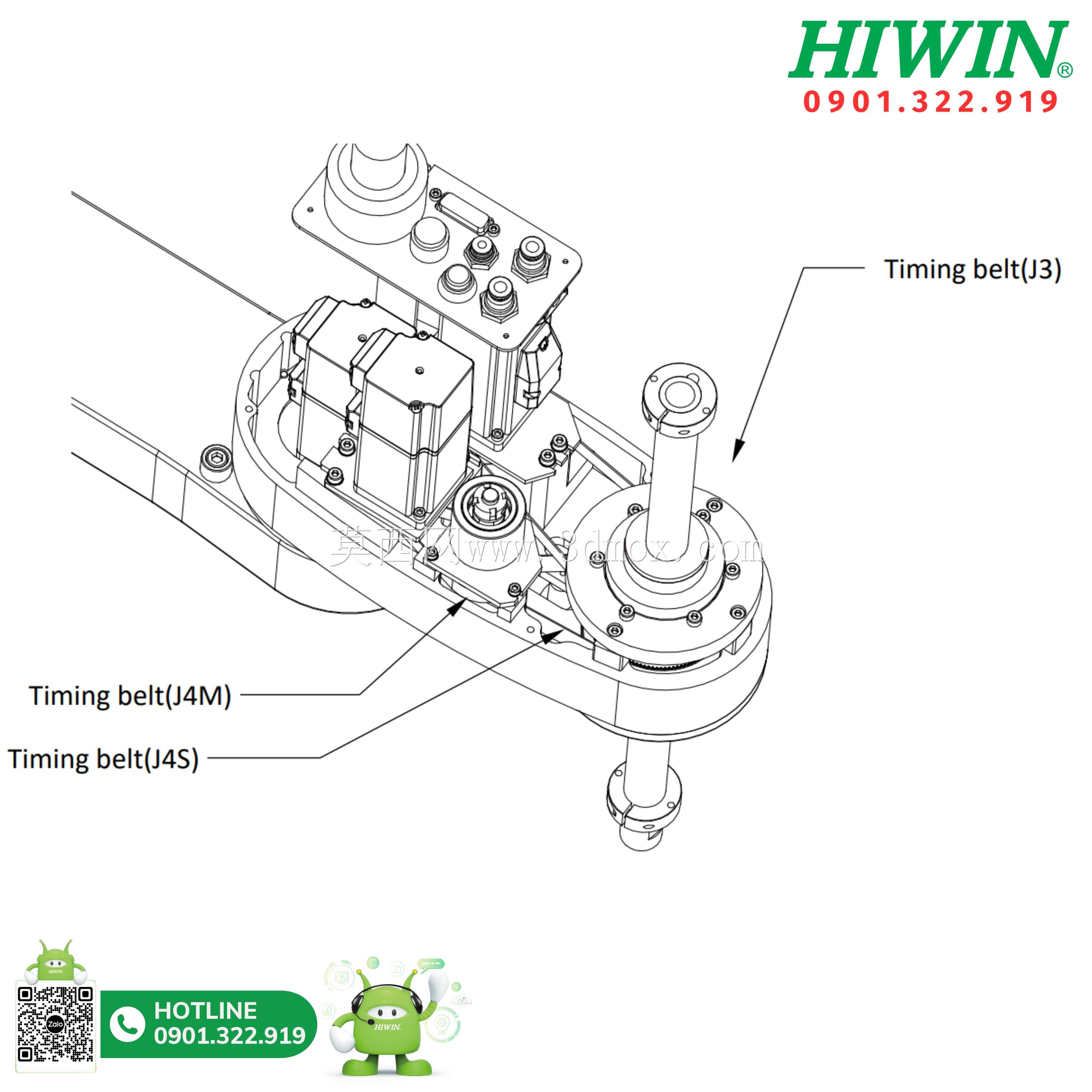

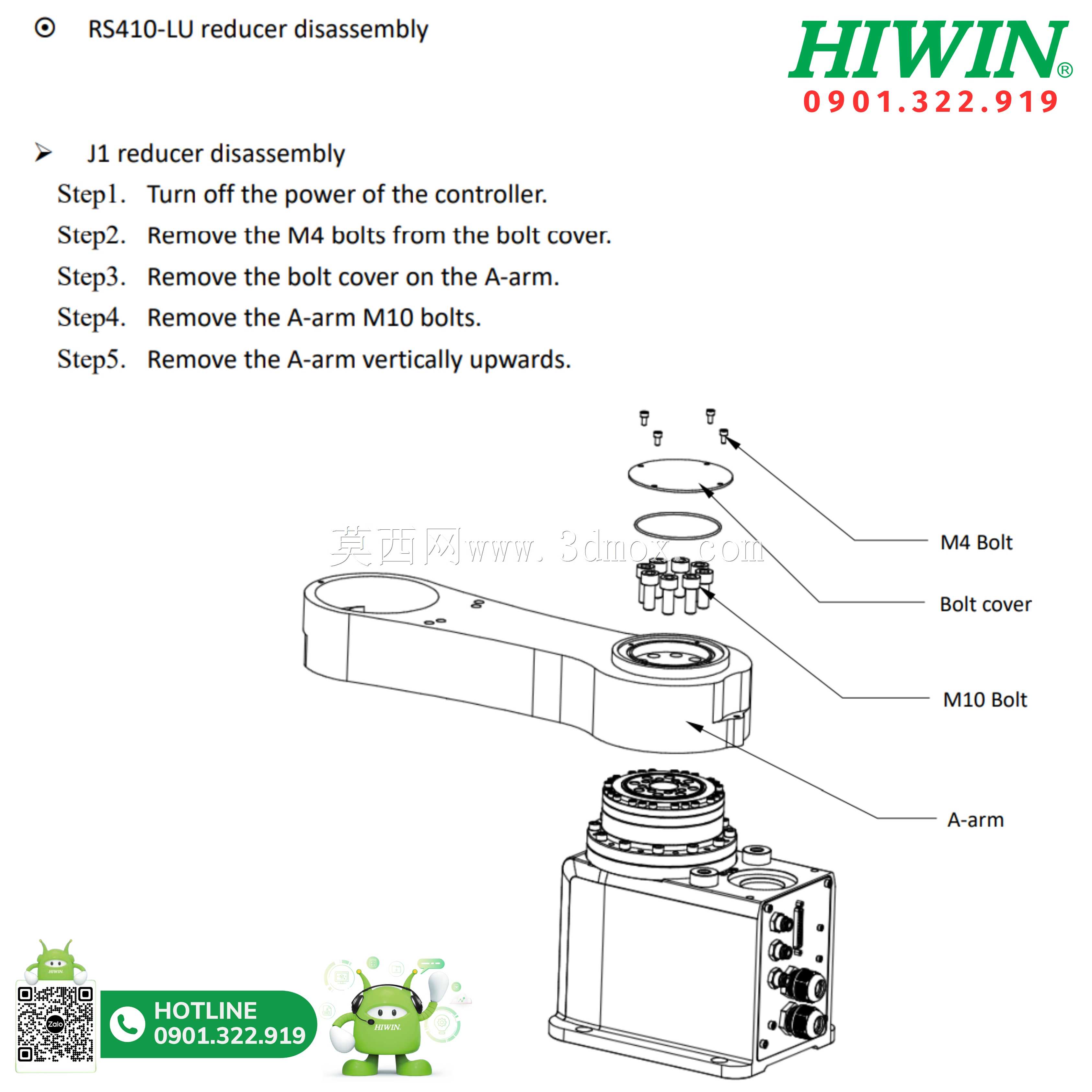

　　从功能特性上看，这款机械臂的重复定位精度可满足微米级的装配作业要求，循环节拍经过优化，在标准拾放测试工况下的运动速度可以匹配高速产线的节拍需求，不会成为产线的效率瓶颈。关节内部的传动结构采用高精度减速组件配合预紧调整结构，长期运行后的精度保持性较好，日常维护只需要按照周期检查关节润滑状态、紧固安装螺栓即可，不需要频繁做精度校准。机械臂的走线采用内部中空走线设计，气管、信号线缆全部从关节内部的走线腔穿过，避免了外部走线在高速运动时出现的线缆拖拽、磨损、缠绕问题，也能减少外部线缆对作业空间的占用，降低周边工装剐蹭线缆的风险。

　　在实际应用场景中，这款机械臂可承担的工序覆盖范围很广：在3C电子组装线上，可完成电路板元器件插装、螺丝锁付、外壳贴合、成品分拣等工序，配合视觉定位系统还能完成散乱摆放零件的动态拾取；在包装产线上，可完成小盒装产品的装箱、码垛、标签贴附、来料排列等作业，替代人工完成重复性高、动作节拍固定的操作，降低人工长期重复作业带来的操作误差与疲劳风险；在精密加工环节，可配合加工中心完成工件的上下料、工位转序，配合主轴头还能完成轻负载的平面铣削、打磨去毛刺作业，拓展设备的使用场景。

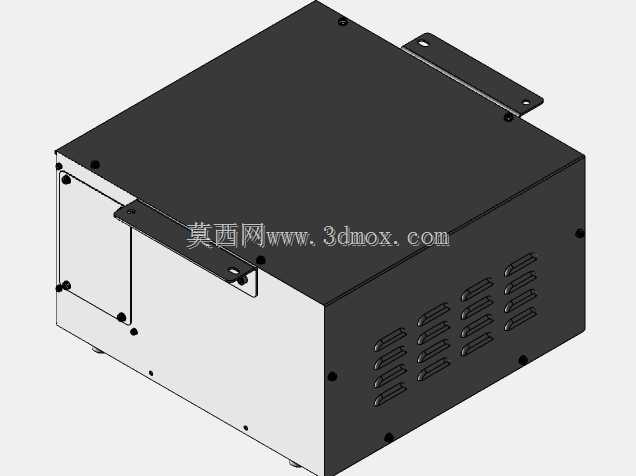

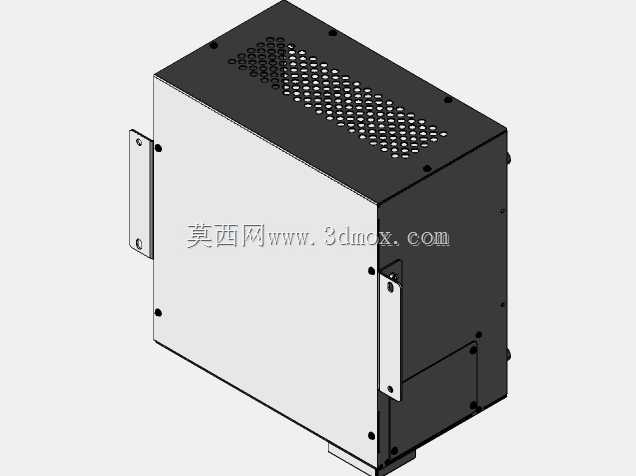

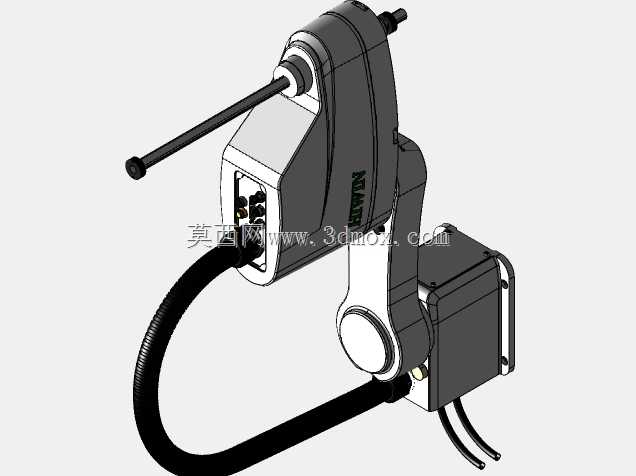

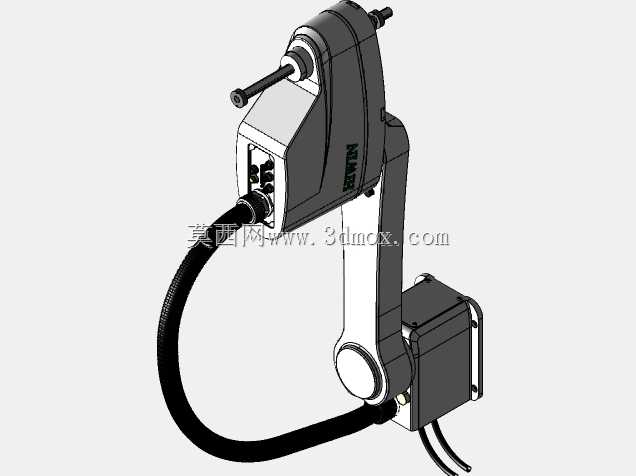

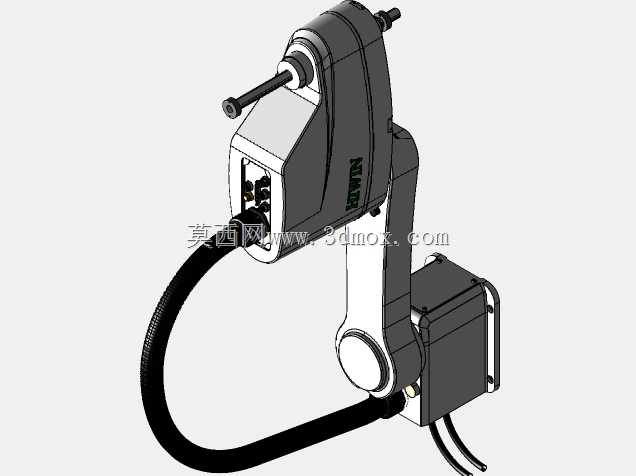

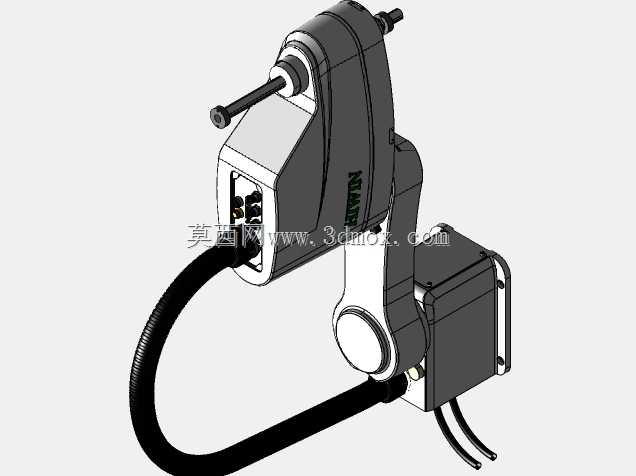

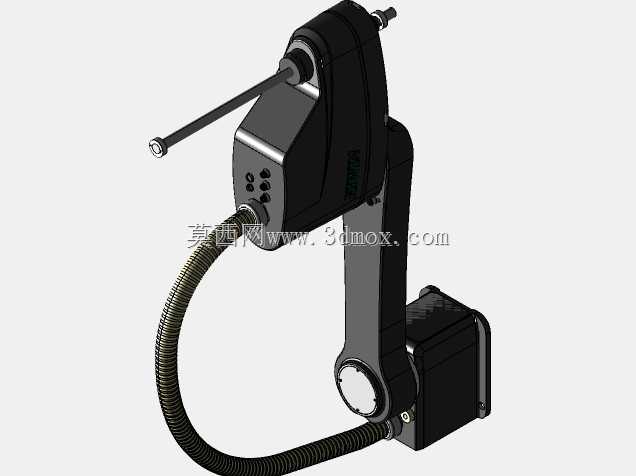

　　做三维建模与结构仿真的时候，需要重点关注几个关键尺寸的校验：首先是基座的安装孔位尺寸，要和现场安装台架的孔位匹配，避免安装时出现干涉；其次是各关节的运动包络范围，要在仿真环境里模拟机械臂全行程运动的轨迹，确认和周边的工装、传送带、防护栏之间保留足够的安全间隙，避免运行时发生碰撞；第三是末端负载的惯量匹配，不同型号的RS410机械臂额定负载存在差异，选型时要把末端夹具的重量、工件的重量、运动时的动态惯量都纳入计算，避免超出负载范围导致的精度下降、关节过载损坏问题。另外，机械臂的控制柜体需要布置在距离基座合适的位置，预留足够的线缆弯曲半径，避免线缆过度弯折导致的通讯中断、气路泄漏问题。

　　从设计思路上看，这款SCARA机械臂没有追求冗余的自由度配置，而是针对平面作业场景做了结构优化，把运动性能、精度、可靠性都集中在最常用的四个运动轴上，相比六轴关节机器人，在平面作业场景下的刚性更好、节拍更快、成本更低，同时占用的安装空间更小，适合在布局紧凑的产线上使用。机身外壳采用一体成型的防护结构，可满足常规工业车间的防护要求，防止车间内的粉尘、切削液溅入关节内部影响传动组件寿命，关节处的密封结构经过优化，长期运行不会出现润滑脂渗漏的问题，能保持车间现场的整洁。
