折叠式三层户外置物收纳架结构设计

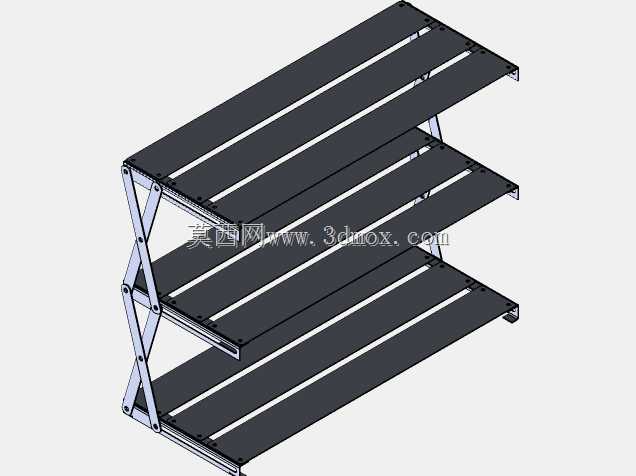

　　这款折叠式三层置物结构，最初的设计出发点是解决户外露营场景下烹饪器具、食材、随身鞋履的临时规整需求，同时兼顾家用入户区域的鞋类收纳功能，在结构选型阶段优先锁定了剪叉式折叠的核心方案，毕竟这类结构在展开状态下的支撑稳定性、收纳状态下的体积压缩比，都能很好匹配便携使用的核心诉求。从实际使用场景来看，户外使用时，三层置物平面可以分层放置不同类别的物品：最上层可放置卡式炉、调料瓶等烹饪相关器具，中层可放置待加工食材、餐具，最下层可放置换下来的户外鞋履，避免露营地面的潮气、泥土污染物品；家用场景下，三层结构可容纳9-12双日常鞋履，折叠后厚度仅十余厘米，可塞入沙发底、门后缝隙等狭窄空间，不会占用过多固定储物空间。结构设计上，

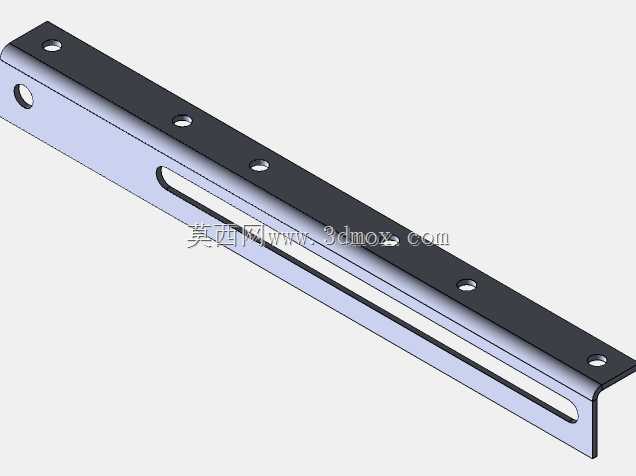

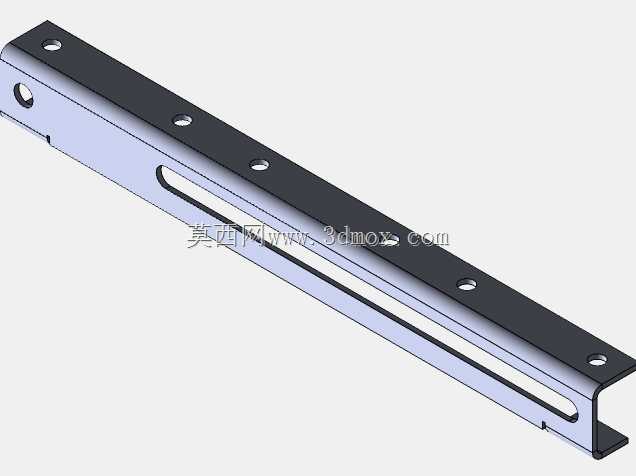

　　两侧的剪叉支撑臂采用等长钣金件冲压成型，每处铰接点都做了翻边强化处理，避免长期折叠展开过程中铰接孔出现变形失圆的问题，支撑臂与层板的连接位置采用嵌入式卡合加螺栓紧固的双重固定方式，既保证装配效率，又能避免层板在承重时出现横向窜动。层板部分采用长条形钣金条平行排布的结构，而非整面板设计，一方面可以大幅降低整体自重，另一方面户外使用时落在层板上的泥土、水渍可以直接从条缝间漏下，不会在层板表面积存，清洁时只需直接冲洗即可，无需特意擦拭积水积灰；层板边缘做了15度的向下折边，既提升了单块层板的抗弯强度，避免放置重物时层板中部出现下凹变形，又能防止放置在层板上的小物件从边缘滑落。从安装边界与尺寸适配来看，展开状态下整体高度约700mm，

　　单层间距约220mm，足够容纳高帮户外靴、大容量露营锅具这类较高的物品，整体宽度约800mm，深度约300mm，展开后底部支撑脚的外轮廓尺寸略大于层板尺寸，放置在不太平整的露营地面时也能保证足够的支撑抗倾覆能力，不会因为轻微碰撞就出现侧翻；折叠操作无需额外工具，只需将两侧的锁止卡扣拨开，向上抬起最上层板即可带动剪叉结构收拢，整个收拢过程仅需3-5秒，收拢后整体外形为扁平长方体，可直接放入露营车储物格、家用储物柜的窄缝中。在承重性能的设计校核阶段，按照每层均匀承重10kg的标准做了结构仿真，剪叉臂的铰接点处最大应力远低于钣金材料的屈服强度，层板中部最大挠度不到2mm，完全能满足日常户外置物、家用放鞋的承重需求；

　　支撑脚底部做了小圆角处理，不会刮花露营时的野餐垫、家用的木地板或瓷砖地面，细节上适配不同使用场景的地面条件。不同于常规固定式置物架的焊接成型工艺，这款结构全部采用螺栓铰接与紧固件连接，所有零部件都可单独拆卸更换，若某一块层板或者某一段剪叉臂出现变形损坏，只需更换对应零件即可，无需整体报废，后期维护成本更低；剪叉臂的铰接处预留了微小的配合间隙，既保证折叠展开时的操作顺畅度，不会因为零件加工公差出现卡滞，又不会因为间隙过大导致展开后出现整体晃动感，在便携性和结构稳定性之间找到了比较好的平衡点。
