多工位物料分类存储分拣料架结构

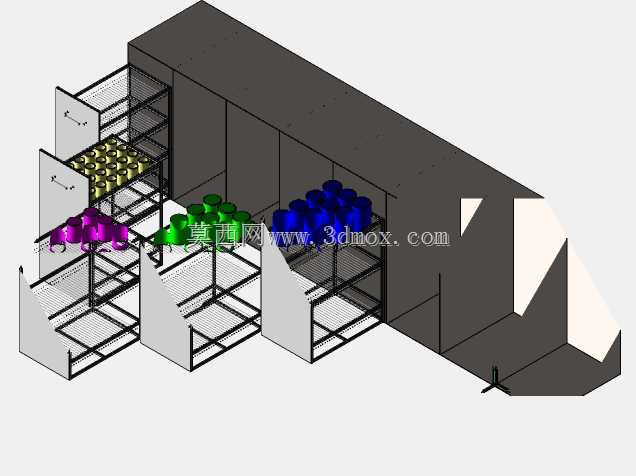

　　这套料架结构主要面向生产车间线边物料暂存、多品类工件分类分拣的作业场景，适配机加工车间、装配产线旁的半成品周转、工装配件分类存放需求，可直接对接产线物料配送节奏，减少作业人员找料、取料的无效走动时间。从结构布局来看，整体采用模块化框架拼接设计，主体支撑框架采用矩形钢管焊接成型，框架连接处预留标准安装孔位，可根据现场场地尺寸、物料存储容量需求灵活增减单组料架的拼接数量，无需重新整体加工主体结构。料架沿作业通道侧设置多组独立抽拉式料斗，每个料斗对应一类物料的存放空间，不同料斗通过色彩区分物料类别，对应不同加工状态、不同规格的工件存放需求，作业人员无需近距离核对标识，通过色彩即可快速定位对应物料区域，降低错取物料的概率。

　　料架后侧设置封闭挡料板，可避免小件物料从后侧滑落，同时适配车间靠墙安装的场景，挡料板与墙面预留50mm间隙，方便后期清洁维护、线路布设。每个抽拉料斗底部设置滑动导轨，抽拉行程控制在料斗深度的三分之二位置，设置硬限位结构避免料斗完全拉出后倾覆，料斗底部采用网格镂空设计，一方面可减少料架整体自重，另一方面可让加工残留的切屑、切削液从网格间隙漏出，避免在料斗内堆积污染工件，同时方便后期清理料斗内的杂物。料架顶部设置平整置物台面，可临时放置待分拣的周转箱、作业指导书文件，台面边缘设置20mm高的挡边，防止小件物料、工具从台面滑落。从安装边界来看，单组料架的整体宽度适配标准1200mm宽度的物料周转通道，深度控制在800mm，

　　不会过度占用车间通道空间，底部设置可调式支撑脚，可适应车间地面不平整的安装场景，调节范围0-30mm，保证料架整体水平放置，避免抽拉料斗出现卡滞、滑动不畅的问题。在功能设计上，料架的每个料位可根据存放物料的重量调整导轨的承重规格，针对重型工件存放的料位，可更换加厚型重载导轨，单料位承重最高可适配50kg的工件存放需求，针对轻型小零件存放的料位，可在料斗内加装分隔板，将单个料斗分隔为多个小格，适配螺丝、销钉、小型工装配件等多品类小零件的分类存放。料架的框架表面采用喷塑处理，不同功能区域采用不同色彩标识，比如待加工区料斗采用蓝色标识，加工完成待检区采用绿色标识，不合格品暂存区采用紫色标识，报废品区采用对应警示色标识，

　　完全贴合车间现场目视化管理的要求，作业人员可快速识别不同状态的物料存放区域，减少物料混放导致的质量问题。在实际使用场景中，这套料架可直接布置在CA6140等普通车床的加工工位旁，存放加工所需的毛坯件、刀具配件、加工完成的半成品，作业人员在工位上即可伸手取到对应物料，无需往返于工位和远端仓储区，有效提升单工位的加工作业效率。料架的整体结构无突出尖锐棱角，所有框架连接处都做了圆角打磨处理，避免作业人员走动、取料时发生磕碰划伤，符合车间作业的安全规范要求。料架的模块化设计也方便后期搬迁、调整布局，单组料架可拆解为框架、料斗、导轨等独立部件，拆解后可通过标准货运电梯转运，无需大型吊装设备，适配车间布局调整时的快速移位需求。针对不同的物料存放需求，料架还可扩展加装标识牌插槽、物料扫码架、照明灯具等附件，比如在每个料斗上方加装标识插槽，插入物料型号、数量的标识卡片，方便物料盘点、补料作业；在料架顶部加装LED工作灯，为光线不足的车间角落提供作业照明，提升取料、分拣的准确性。
