CA6140车床配套传动链轮结构设计

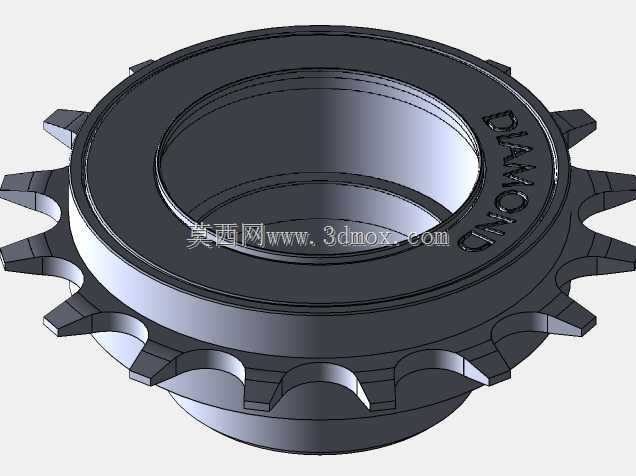

　　在普通车床的进给传动系统里，链轮是承担链传动扭矩传递的核心执行零件，这款适配CA6140车床的C型链轮，主要对接车床进给箱到溜板箱的链传动链路，负责将主轴箱输出的定比转速通过链条啮合传递到进给机构，保障车削螺纹、走刀加工时的传动比稳定，避免皮带传动易打滑、齿轮传动对中心距要求严苛的问题。从实际工况出发，车床进给传动的负载属于中低速交变载荷，车削断续切削时会产生瞬时冲击，因此链轮的齿形设计没有采用标准的三圆弧一直线齿形的简化版本，而是针对车床常用的单排滚子链做了齿廓修形，每个齿的工作段预留了0.12mm的啮合间隙，既可以补偿链条长时间使用后的节距伸长量，也能减少啮合瞬间的刚性冲击，降低车床运行时的传动噪音。

　　设计阶段首先锁定的是安装边界尺寸，这款链轮的内孔是带键槽的直孔结构，适配CA6140车床进给轴的轴径尺寸，键槽采用普通平键的标准槽型，安装时可以直接套入轴端，通过轴端挡圈完成轴向定位，不需要额外设计定制的连接结构，和原厂配件的安装尺寸完全互换，维修替换时不需要对车床原有结构做任何改动。链轮的轮缘部分做了加厚处理，齿根位置的圆角过渡半径比通用链轮大15%，主要是考虑到车床车间的加工环境存在金属切屑、切削液飞溅的情况，更大的齿根圆角可以减少应力集中，避免交变载荷下齿根出现疲劳裂纹，延长零件的实际使用寿命。

　　链轮的轮毂部分做了偏心凸台设计，凸台的端面和轴肩贴合时可以自动完成轴向定位，不需要额外调整安装间隙，轮毂上没有设计多余的减重孔，一方面是因为链轮本身的尺寸不大，减重带来的惯量降低效果有限，另一方面实心轮毂结构可以更好地抵抗切削冲击带来的形变，保障传动过程中轮齿和链条的啮合精度，避免出现跳齿、掉链的问题。齿面的设计上，每个齿的顶部做了小倒角处理，既可以引导链条滚子顺利进入齿槽，也能减少链条安装时的磕碰损伤，即使是维修人员在不拆周边护罩的情况下，也能快速完成链条和链轮的啮合装配。

　　从实际应用场景来看，这类链轮除了适配CA6140车床的进给传动，也可以通用在其他同规格链传动的机加工设备上，只要轴径、键槽尺寸、链条节距匹配，就能直接替换使用。传动过程中，链轮的齿距误差控制在0.05mm以内，和标准滚子链啮合时的接触面积可以达到85%以上，不会出现局部应力过大导致的齿面过早磨损，即使是每天8小时连续运转的加工工况，链轮的有效使用寿命也能满足设备的大修周期要求。设计时还考虑了润滑留存的问题，齿槽底部做了微小的储油凹槽，日常保养时涂抹的润滑脂可以暂时储存在凹槽内，随着链轮转动逐步均匀覆盖到啮合接触面，减少人工频繁加油的维护工作量，也能避免切削液冲刷导致的润滑脂快速流失。

　　很多维修人员替换车床链轮时容易忽略齿形的修形细节，采用通用标准链轮替换后往往会出现传动噪音大、磨损快的问题，这款链轮在设计时专门针对车床的进给转速区间做了动平衡校正，虽然链轮的转速不高，但校正后的链轮在运转时不会产生额外的径向跳动，避免带动进给轴出现振动，影响工件的表面加工质量。链轮的整体结构没有采用复杂的拼接设计，为整体一体式结构，不存在焊接、拼接带来的结构强度薄弱点，承受瞬时过载冲击时不会出现焊缝开裂、轮毂断裂的问题。安装时需要注意，链轮的轴向定位要保证和配对链轮的共面误差不超过0.2mm，否则会加速链条和链轮的侧面磨损，这也是机加工设备链传动安装时的通用要求，这款链轮的轮毂端面和安装轴肩的贴合面平面度控制在0.02mm以内，只要安装时轴肩没有磕碰损伤，就能自然满足共面度要求，不需要额外打表调整。
