L型带轴座安装支架机械结构设计

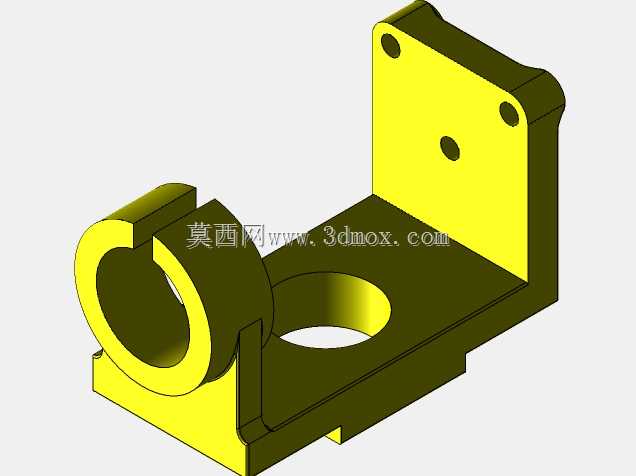

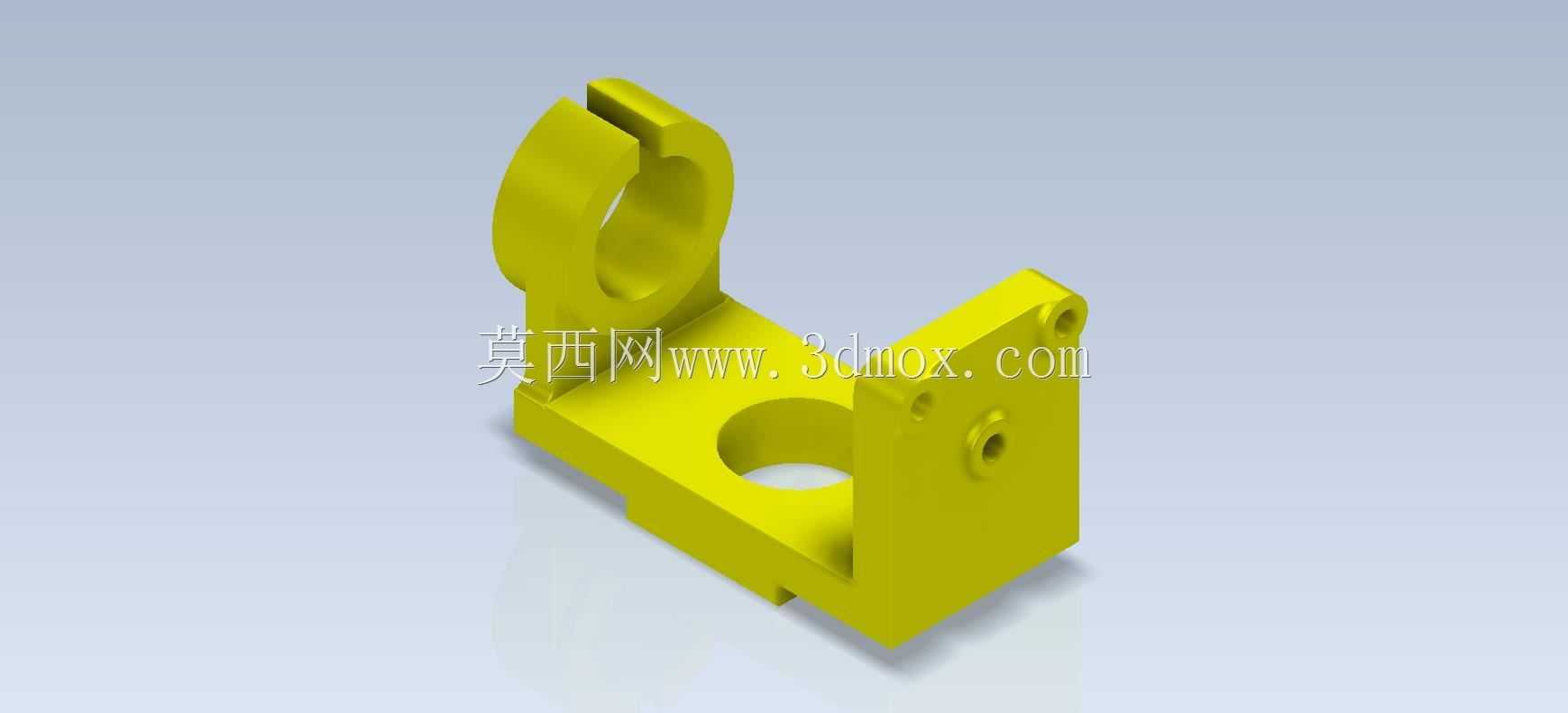

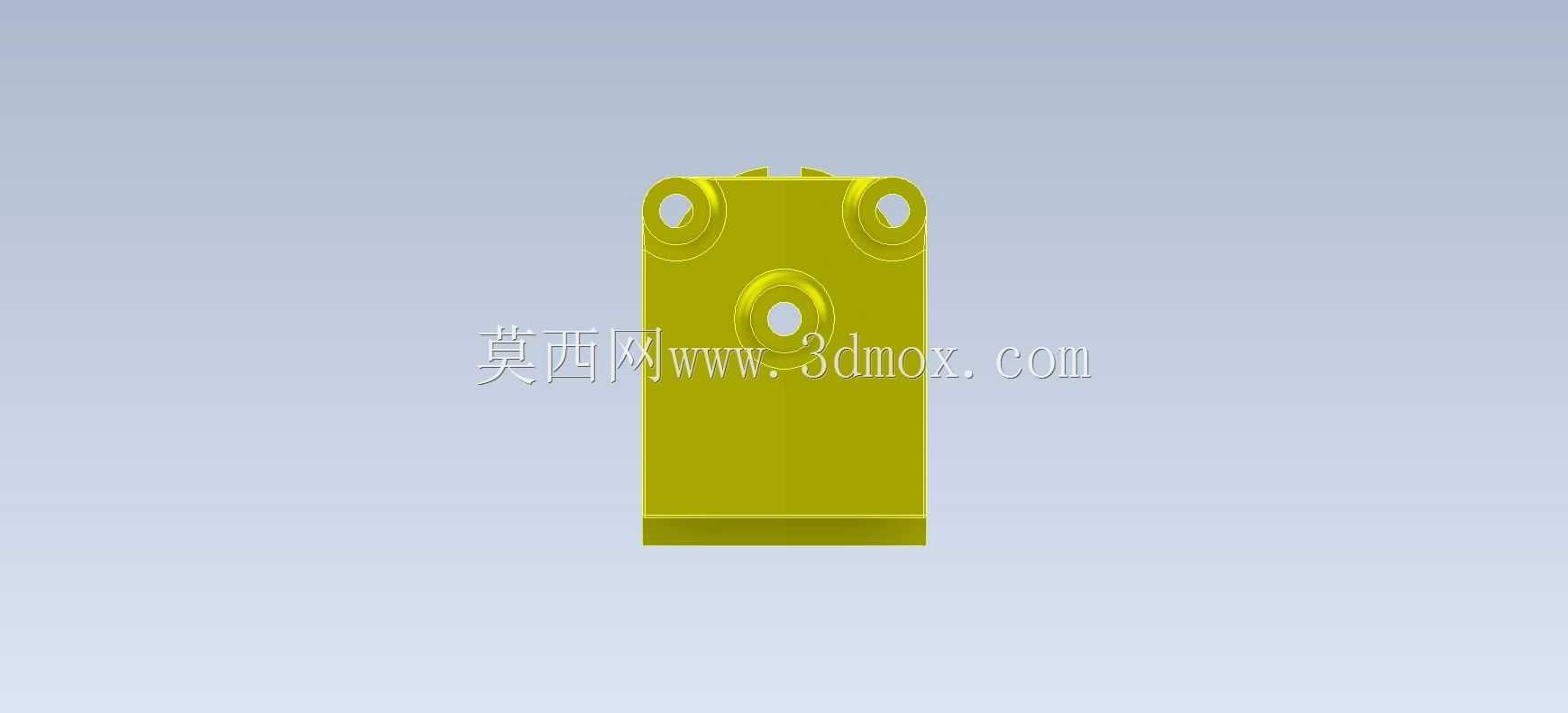

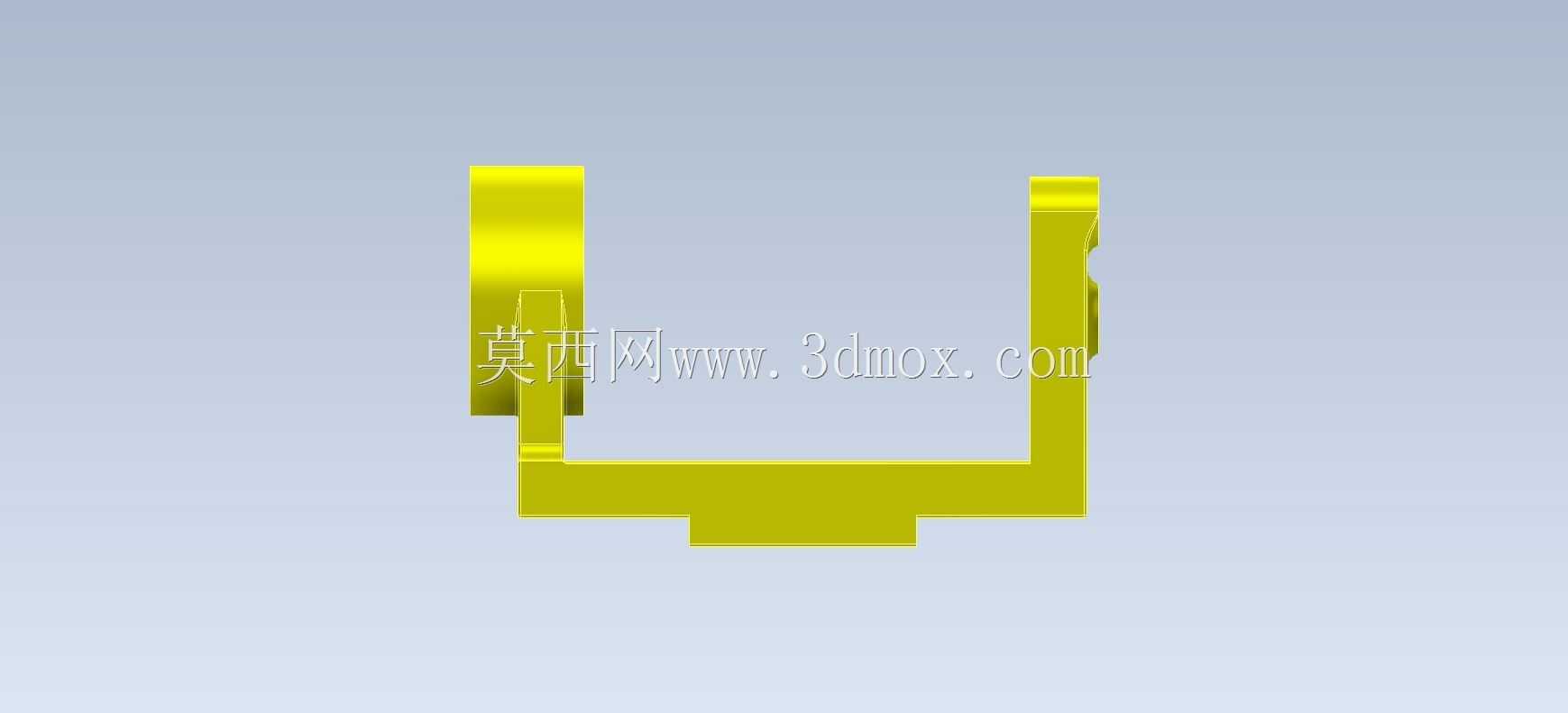

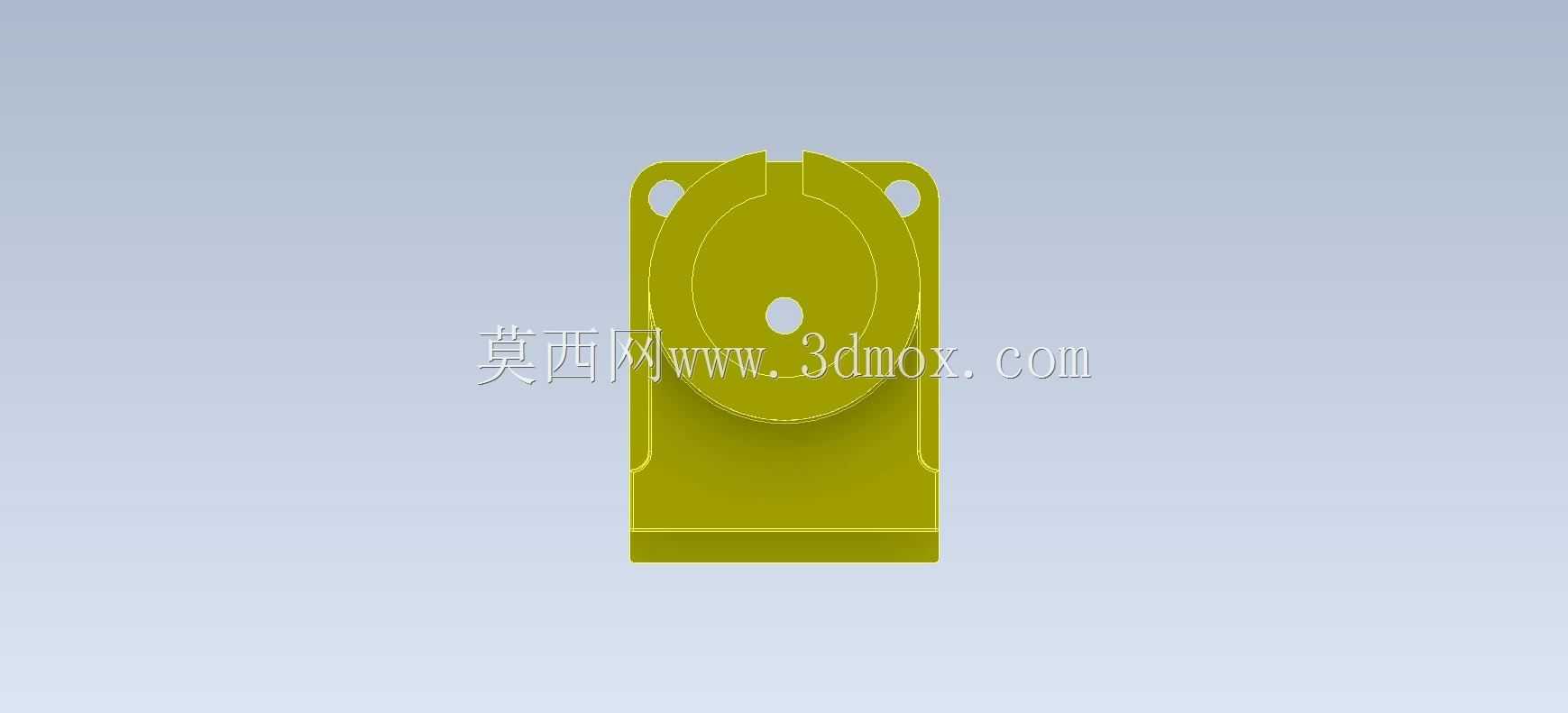

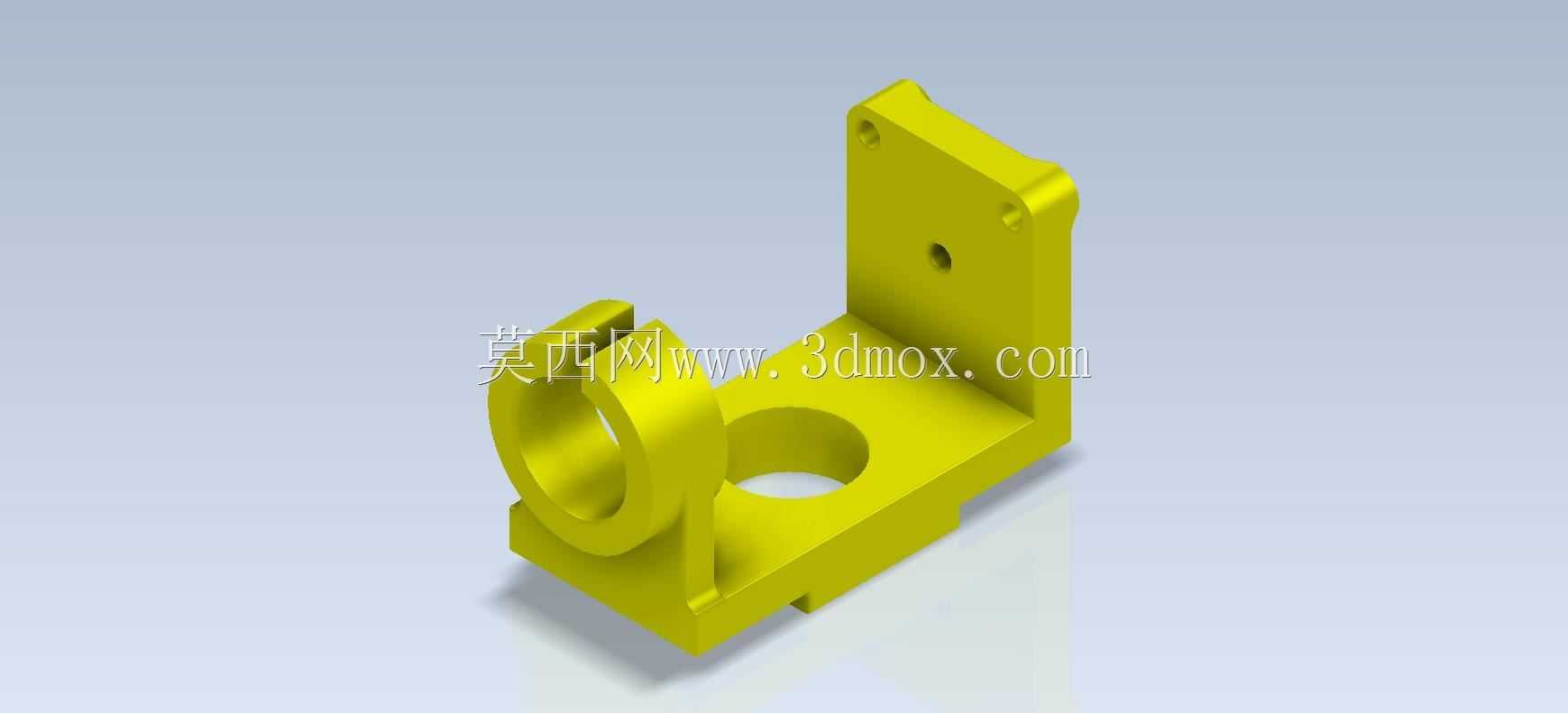

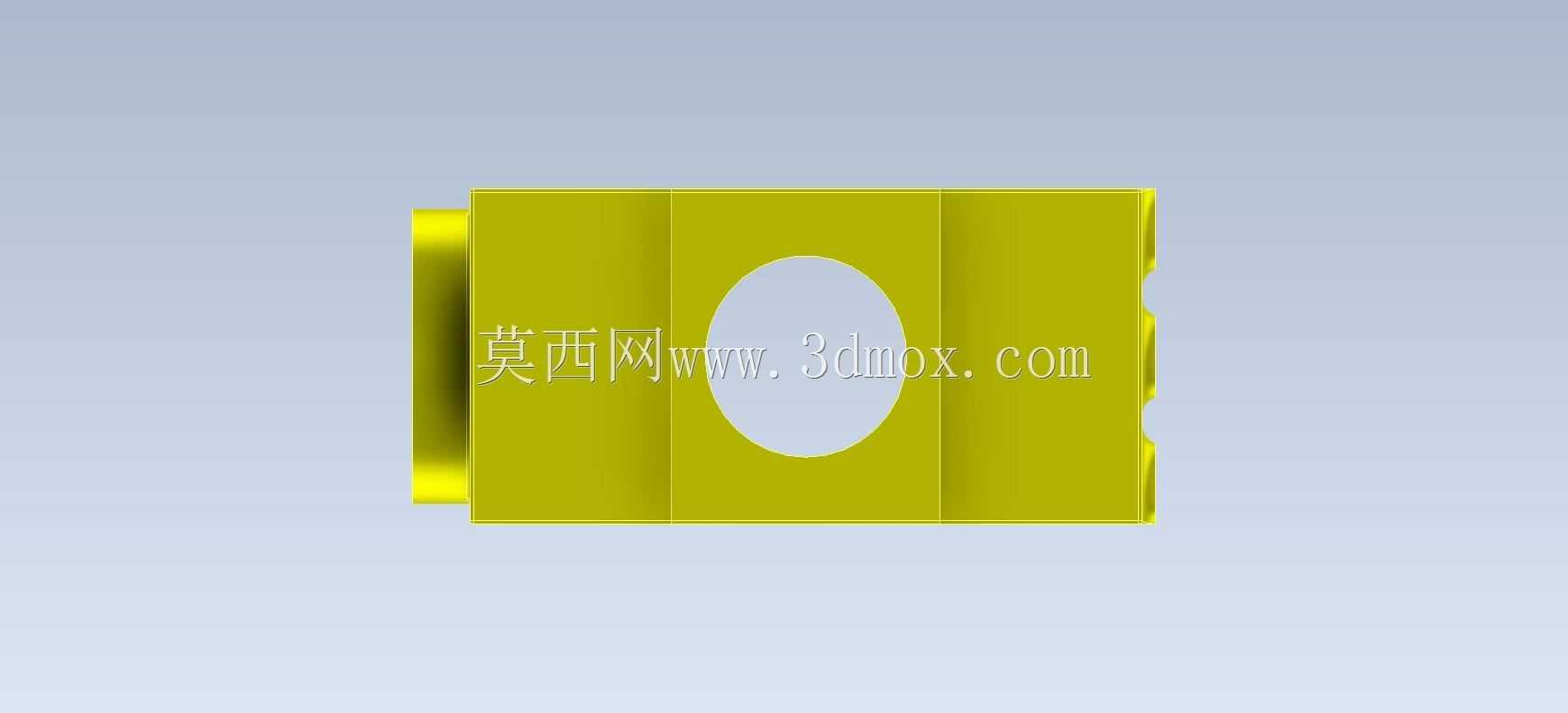

　　该零件属于典型的L型悬臂式安装支撑结构，在小型自动化送料机构、台式检测工装、CA6140车床配套的辅助定位组件中应用广泛，主要承担轴类零件的径向支撑与相邻功能模块的安装定位作用，可有效缩短装配时的调整工时，降低多组件拼接的累计形位公差。从结构功能来看，垂直立板上预留的两个沉头安装孔，用于将整个支架固定在设备的基准安装面上，孔位设计时考虑了M4内六角螺钉的装配空间，沉头深度可保证螺钉安装后端面不突出立板表面，避免与相邻运动部件发生刮擦；立板中部的光孔用于穿装定位销，可在螺钉锁紧前完成支架的初定位，保证重复拆装后的位置精度控制在0.02mm以内。水平底板上的大直径通孔为避让孔，主要用于穿过下方机构的传动轴或者走线，

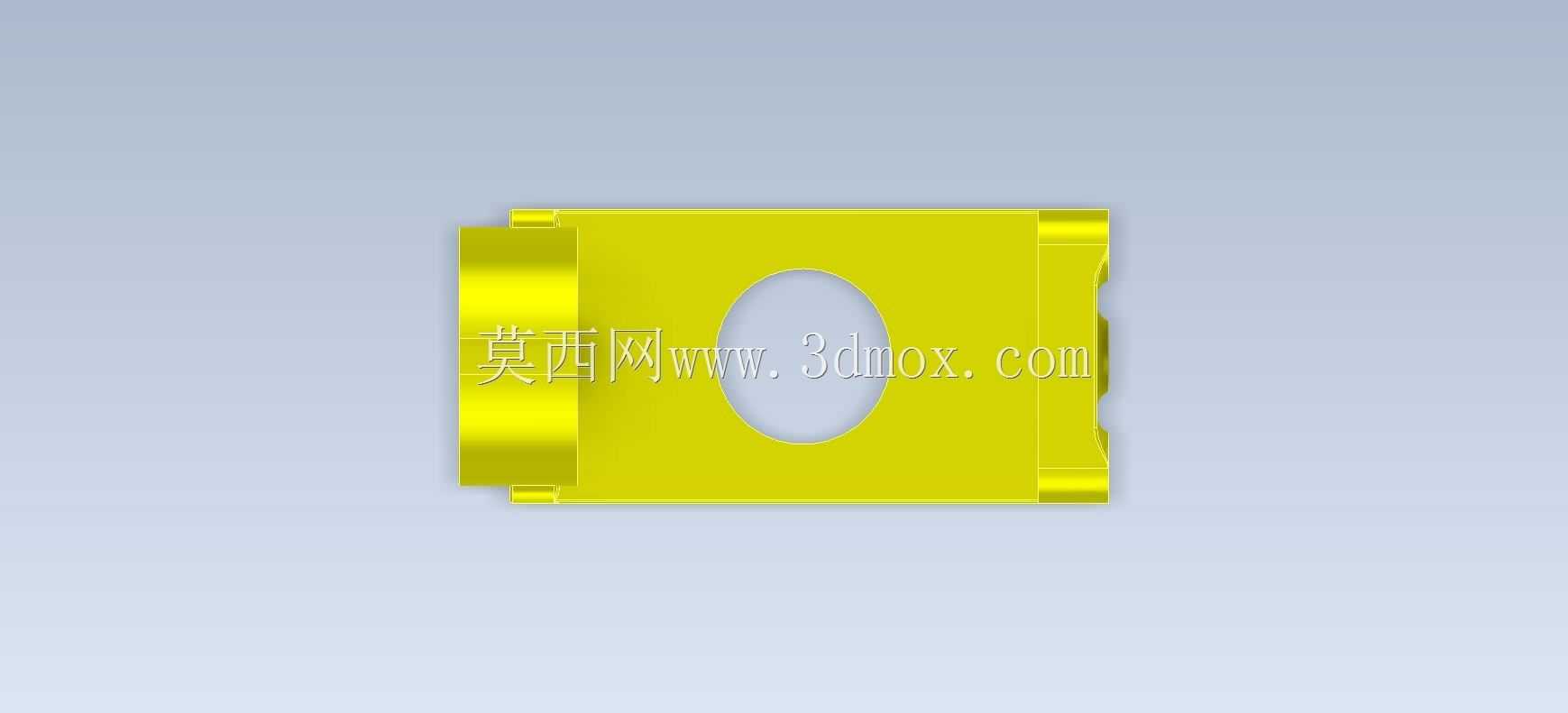

　　避免支架安装后与下方运动部件产生干涉；底板前端延伸出的带同轴孔的轴座结构，是整个零件的核心功能区，轴孔的内径公差按照H7级精度设计，可与直径匹配的光轴形成间隙配合，支撑轴上安装的滚轮、摆杆或者检测拨片做回转运动，轴座外侧的环形凸缘结构可提升轴孔部位的结构强度，避免轴承受径向载荷时出现孔口变形。设计过程中优先采用了等壁厚设计思路，整体壁厚控制在3mm，既保证了结构刚性，又尽可能控制零件重量，适合采用铝合金铣削或者3D打印方式快速加工；立板与底板的连接部位做了R2的内圆角过渡，可有效降低应力集中系数，避免零件受冲击载荷时在转角处出现断裂；轴座与底板的连接位置同样设置了加强筋结构，抵消轴承受径向力时产生的倾覆力矩，经受力仿真验证，

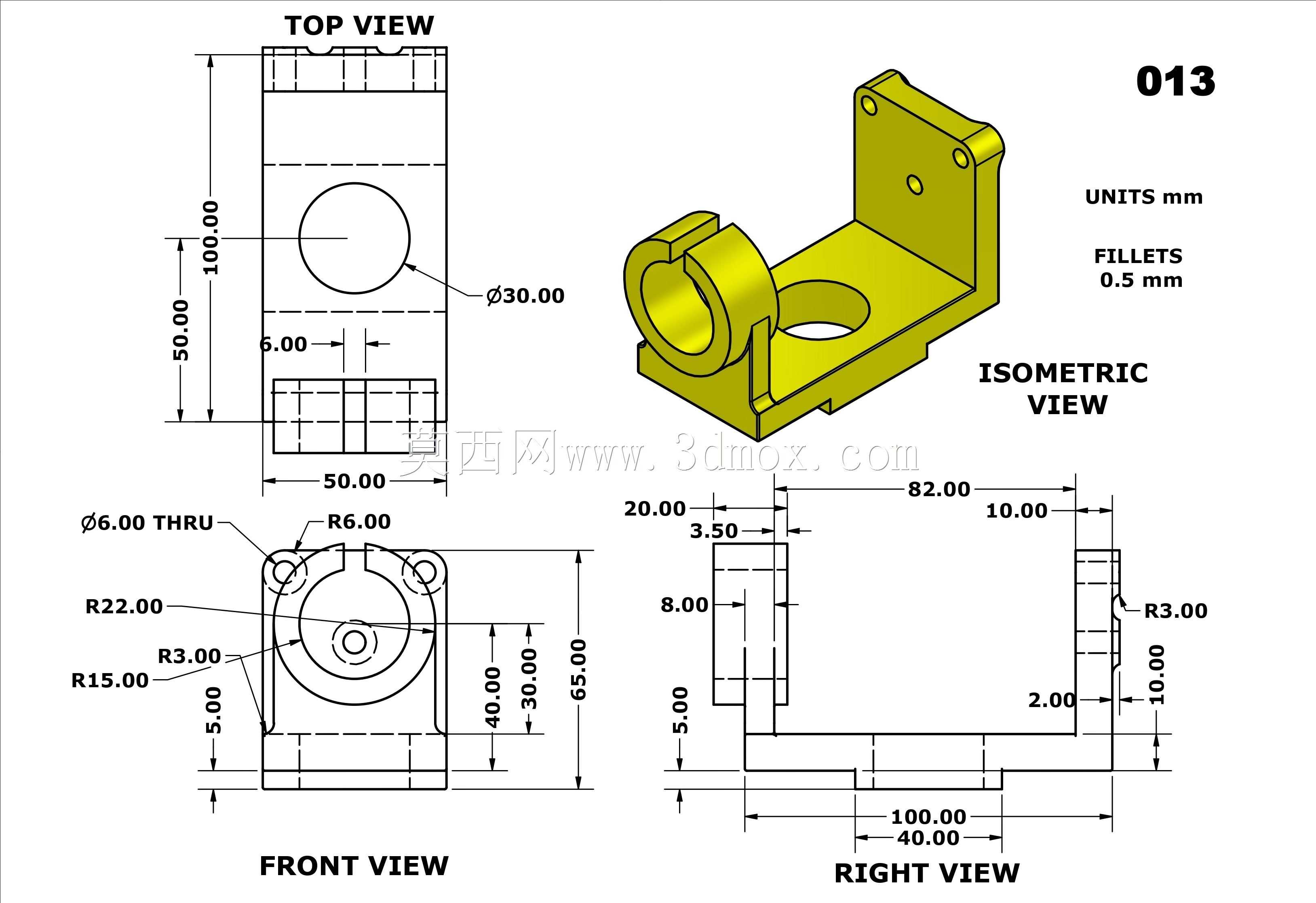

　　当轴端承受100N径向载荷时，轴孔部位的最大变形量不超过0.01mm，完全满足普通工装的使用要求。安装边界方面，零件整体的安装占用空间为长45mm、宽30mm、高52mm，垂直立板的安装孔中心距为22mm，水平底板的下表面为安装基准面，表面粗糙度要求达到Ra1.6，保证安装后与设备基准面的贴合度；轴孔的中心高度距离底板安装面为28mm，该尺寸可与同系列的其他练习零件形成尺寸链配合，完成整套机构的装配。建模过程中采用了草图拉伸、凸台切除、圆角倒角等基础特征命令，特征树逻辑清晰，没有冗余的建模步骤，适合三维建模初学者练习基础特征的使用，理解机械零件从功能需求到结构落地的设计逻辑，掌握安装避让、公差预留、强度补强等基础机械设计要点。

　　在实际设备装配场景中，这类支架往往不需要承受过大的载荷，但对形位公差要求较高，比如轴孔中心线与安装基准面的平行度要求控制在0.03mm以内，两个安装沉孔的位置度公差不超过0.05mm，否则会导致安装后轴系卡滞、螺钉无法顺利穿入等问题。设计时还考虑了加工工艺性，所有的孔特征均为垂直于安装面或者轴座端面的直孔，没有斜孔或者复杂的异形型腔，无论是采用传统铣床加工还是3D打印制作，都不需要复杂的工装夹具，加工成本低、生产周期短，非常适合用于教学演示、技能考核或者快速原型验证场景。
