Seeed XIAO微型开发板结构三维数模

　　做嵌入式硬件配套结构设计的工程师，大概率都接触过这类超小型开发板的适配工作，这次拆解建模的这款Seeed出品的微型主控板，是目前开源硬件领域做小型智能设备原型验证时使用率极高的核心部件，很多做可穿戴设备、小型传感节点、桌面微型交互装置的团队，在结构验证阶段都会优先选用这款板卡做适配，它的尺寸控制做得非常极致，整体长宽尺寸控制在20mm见方左右，厚度不含排针的话仅3mm上下，比常规的拇指指甲盖大不了多少，这就给外围结构设计留出了非常大的发挥空间，不用像适配常规Arduino板卡那样预留大量的安装空间。

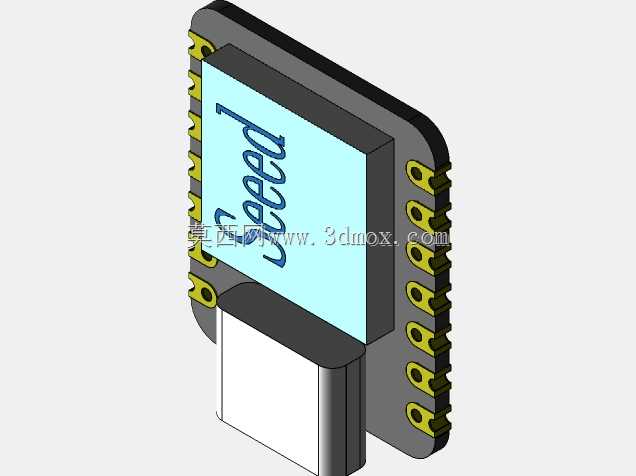

　　从实际建模还原的结构来看，这款板卡采用了双面沉金PCB工艺，板边两侧排布了两排半孔焊盘，也就是常说的邮票孔，每侧各引出7个IO引脚，这些引脚的焊盘做了半金属化处理，既可以直接焊接排针做插接使用，也可以直接把板卡贴片焊接到载板上，做高度集成的一体化产品设计，建模的时候特意把这些半孔的金属层厚度、焊盘的阻焊开窗尺寸都做了1:1还原，避免后续做结构适配时出现排针干涉、焊盘对位不准的问题。板卡一端集成了Type-C接口，这个接口的突出高度是整个板卡除排针外最高的结构部分，接口的金属外壳厚度、塑料胶芯的卡位尺寸都做了精准还原，做外壳开孔的时候只要按照模型预留的尺寸做0.1mm的公差余量，就能保证插拔顺畅不会出现卡滞。

　　板卡正面的主控芯片区域做了丝印标识，也就是模型上看到的Seeed字样区域，这个区域下方是主控MCU和配套的电源管理芯片，建模的时候没有把芯片的具体丝印做过度还原，而是按照实际的芯片封装高度做了凸台处理，保证板卡整体的堆叠高度和实物一致，避免后续做外壳内部限位筋设计的时候出现压件问题。板卡的四个角做了小圆角处理，没有尖锐的直角，这个细节在做嵌入式安装的时候非常实用，不会因为板边直角刮伤外壳内部的走线，也能在安装时起到导向作用。

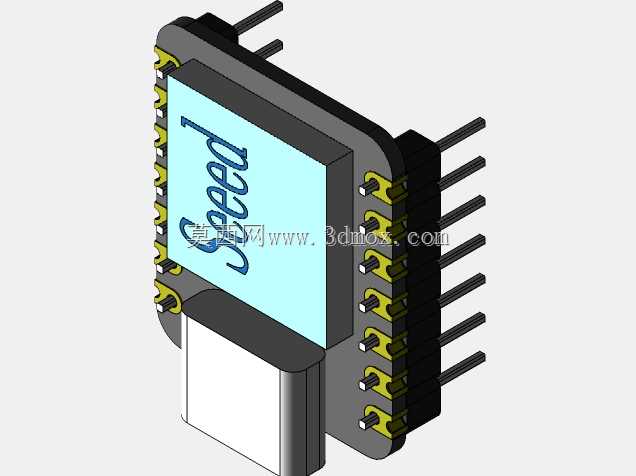

　　从实际应用场景来说，这款板卡常被用在小型智能穿戴设备的原型验证、桌面迷你机器人的主控单元、工业现场的微型传感采集节点、DIY机械键盘的主控改装等场景，因为它的体积足够小，甚至可以直接集成到一些空间极度受限的结构里，比如钢笔大小的测温装置、指环大小的交互控制器里。做结构设计的时候需要注意，这款板卡的排针如果是采用立式直插排针的话，排针突出板卡背面的高度大概是5mm左右，如果是采用贴片排针的话高度可以压缩到2.5mm以内，模型里预留了两种排针的安装位，可以根据实际的安装空间需求选择对应的安装方式。

　　另外板卡的Type-C接口处做了加强筋设计，在接口和PCB连接的位置增加了两个固定焊盘，建模的时候也还原了这个结构，这个设计能大幅提升接口的插拔寿命，避免多次插拔后接口脱落，做外壳设计的时候可以在接口周围做一圈限位凸台，把接口的受力分散到外壳结构上，进一步提升整体的结构强度。板卡的电源指示灯和用户指示灯都布置在板边靠近Type-C接口的位置，做外壳的时候可以在对应位置预留导光柱的安装位，不用额外开孔就能看到板卡的运行状态。

　　建模过程中特意核对了实物的安装孔位？不对，这款板卡本身没有预留固定安装孔，因为尺寸太小，常规的M2螺丝安装孔都需要至少2mm的直径，会占用板上的布线空间，所以实际安装的时候一般采用两种固定方式，一种是利用排针的插接力量直接固定在载板上，另一种是在板卡的背面贴双面泡棉胶直接粘接到外壳的支撑柱上，所以模型里特意把板卡背面的平整度做了还原，整个背面除了焊盘位置没有其他突出元件，保证粘接的时候能完全贴合，不会出现翘边的问题。

　　从设计思路上来说，这款板卡的结构完全是为极致小型化服务的，把所有不必要的结构都做了精简，去掉了常规开发板上的复位按键、BOOT按键的外接突出结构，把按键做成了贴片式的平键，和PCB表面齐平，需要触发的时候用细针戳一下就行，进一步压缩了整体的厚度，这个设计对于最终产品化的结构来说非常友好，不需要在外壳上预留按键的突出位置，只需要留一个小孔就能完成按键触发的操作。

　　很多工程师在做这类微型板卡的结构适配时，最容易踩的坑就是忽略板卡背面元件的突出高度，导致安装的时候背面元件被外壳顶住，造成短路或者元件损坏，这个模型里把背面所有元件的高度都做了精准还原，包括底部的电源管理芯片、阻容元件的高度，只要按照模型预留0.2mm的安全间隙，就不会出现元件被压的问题。另外板卡的邮票孔引脚间距是标准的2.54mm，和常规排针的间距一致，所以可以直接兼容市面上通用的2.54mm排针、排线座，不用定制特殊的接插件，能大幅降低配套结构的采购成本。

　　在做工业场景的传感节点应用时，这款板卡可以直接塞进直径25mm的工业传感器外壳里，配合外围的传感模块就能完成数据采集、传输的功能，因为它的工作温度范围比较宽，结构上没有容易松动的接插件，只要做三防漆涂覆之后就能在比较恶劣的工业环境下使用，模型里还原的板卡边缘平整度，也能保证和外壳密封圈的贴合，满足IP65以上的防护等级设计需求。
