拖车牵引连接打结器结构设计方案

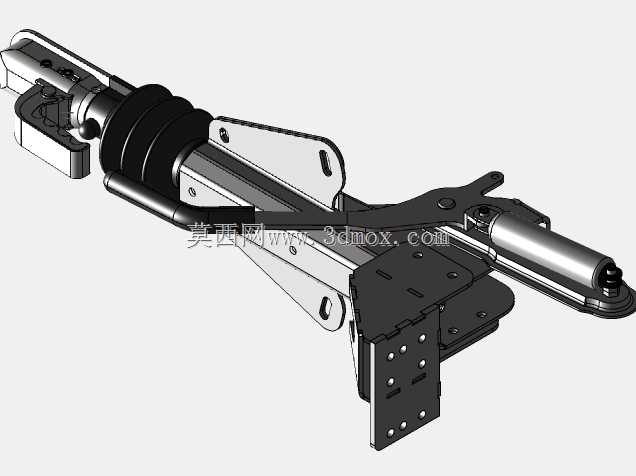

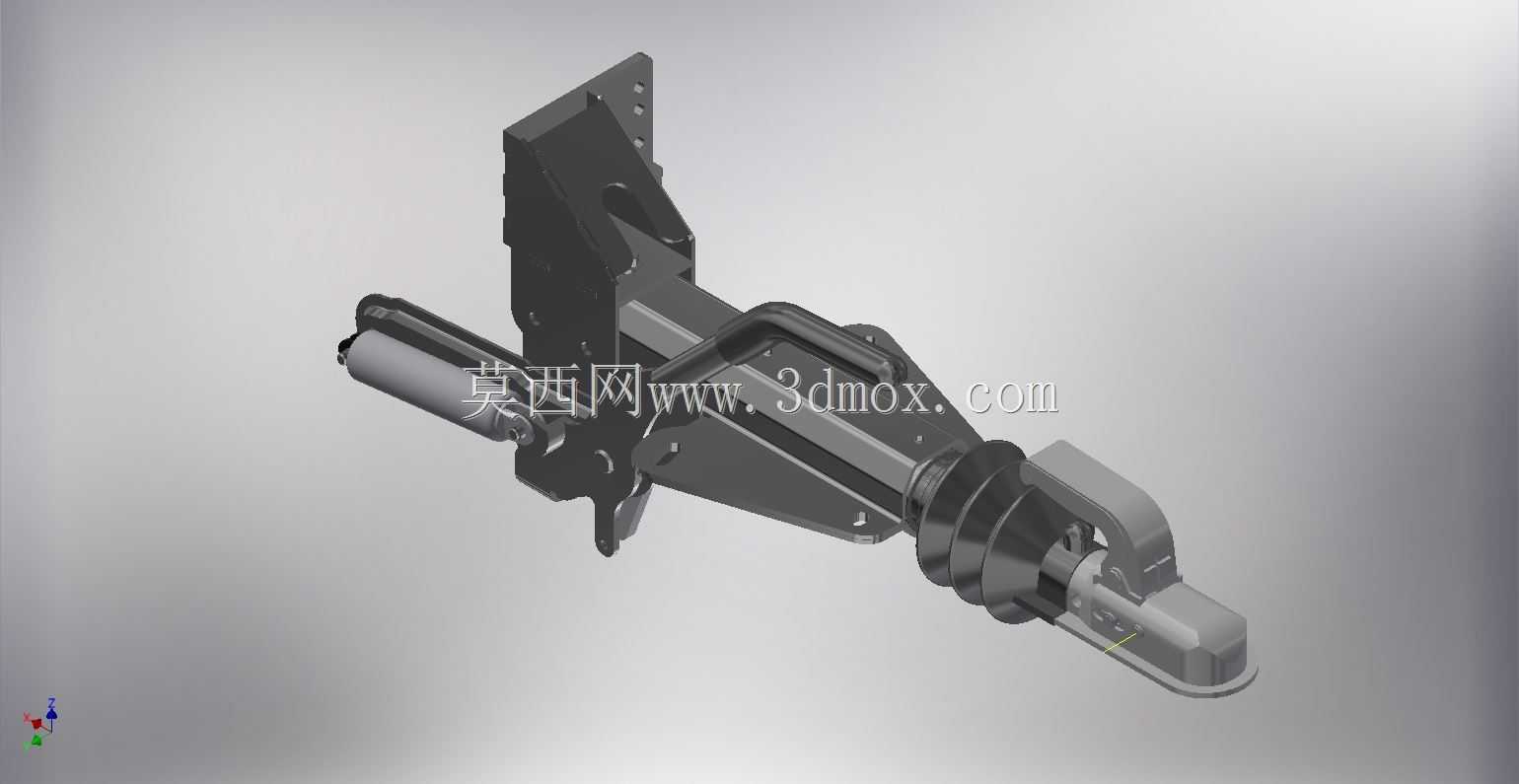

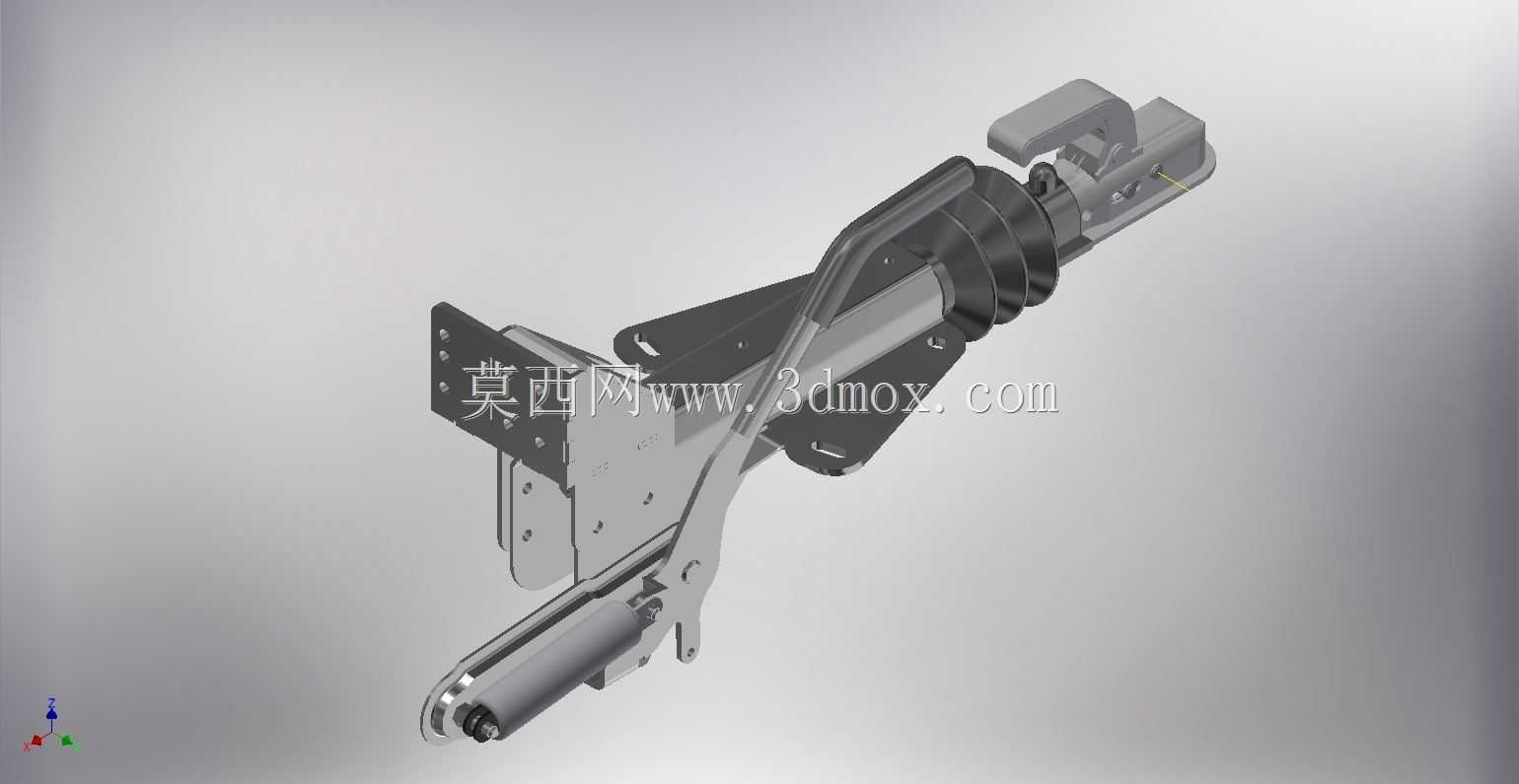

　　该结构属于拖挂类设备的核心连接执行部件，主要应用在农用挂车、小型工程拖斗、旅居拖挂房车等需要实现主车与拖挂单元刚性连接的场景中，承担牵引力传递、挂接锁止、行驶过程中缓冲相对位移的核心作用，是拖挂系统里直接关系行驶安全的关键功能件。从实际使用场景来看，这类连接部件需要适配非铺装路面的颠簸工况，在频繁起步、制动、转向的过程中，既要保证挂接状态不会意外脱开，又要允许主车与拖挂之间存在一定角度的相对摆动，抵消路面不平带来的附加载荷，避免连接部位出现应力集中断裂的问题。

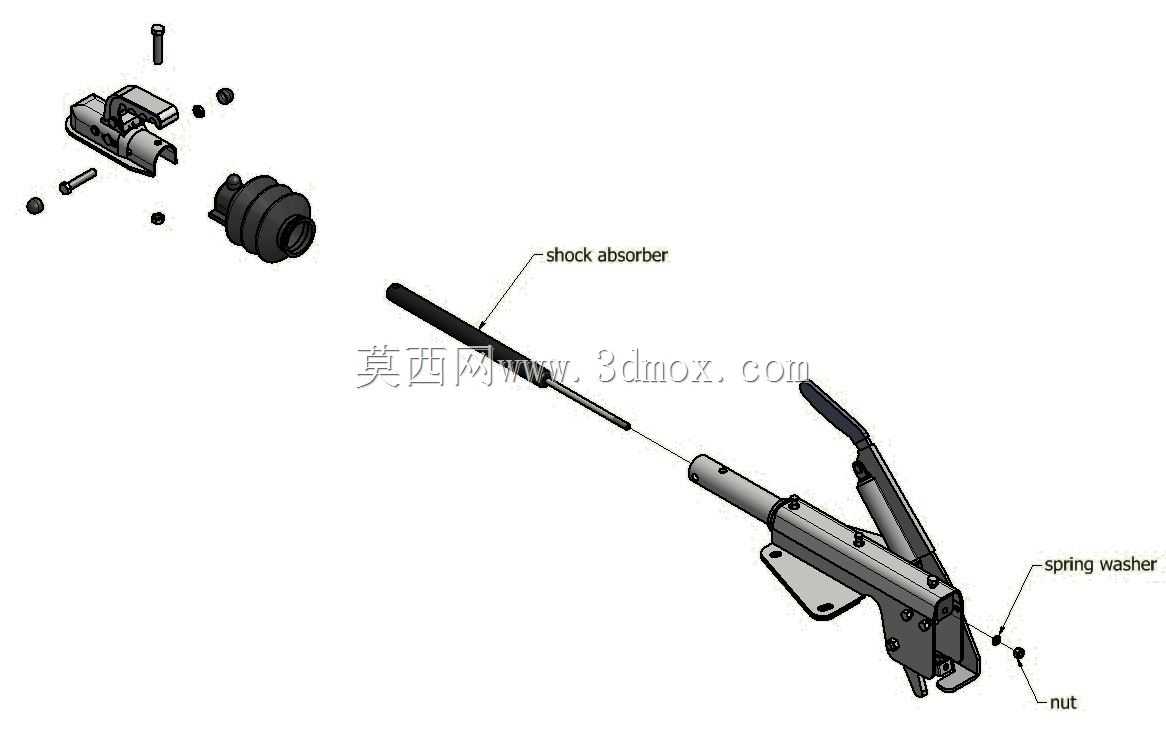

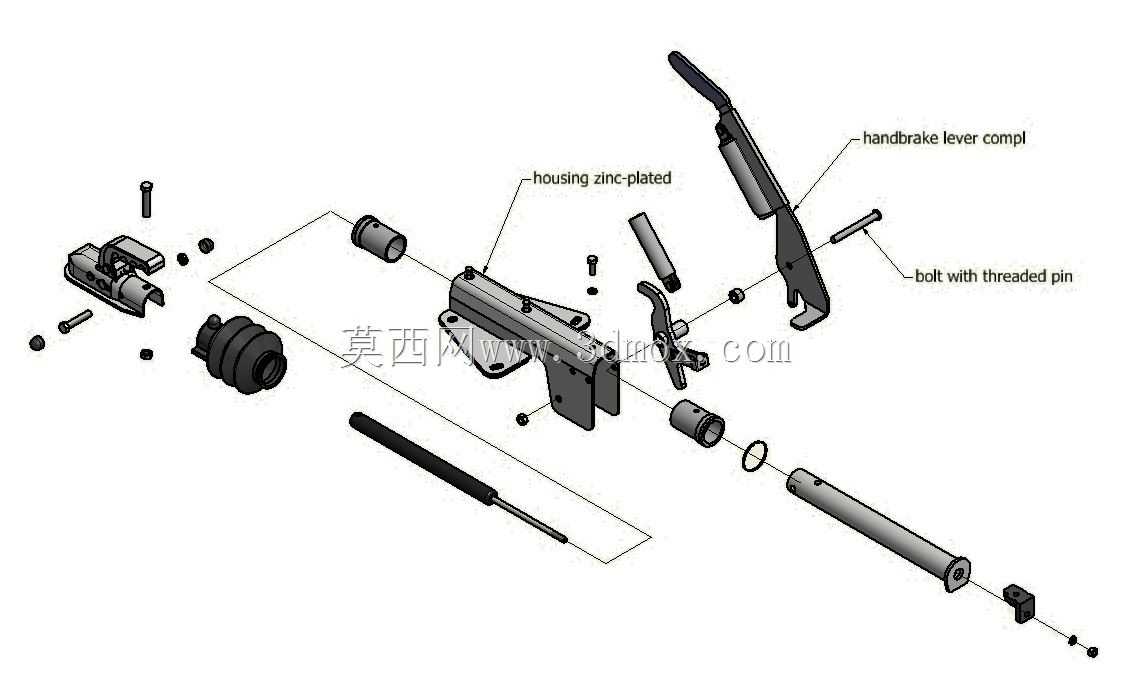

　　从功能特性上看，该结构集成了挂接导向、自动锁止、间隙缓冲、状态指示的多重功能，前端的导向喇叭口结构可以在对位挂接时，即使主车与拖挂存在一定的位置偏差，也能顺利引导牵引销进入锁止腔，不需要操作人员反复调整车辆位置，降低挂接操作的难度。锁止机构采用杠杆式触发设计，当牵引销完全进入到位后，锁舌会在弹簧力作用下自动弹出卡入牵引销的环槽内，完成锁止动作，不需要额外的手动锁止操作，同时锁止状态下的机械互锁结构可以避免行驶过程中因为振动导致锁舌回退，彻底杜绝脱挂风险。结构中部的缓冲阻尼段采用多层叠式弹性元件，能够吸收起步、制动时的瞬时冲击载荷，减少刚性冲击对主车后车架以及拖挂车架的损伤，同时在转弯时可以允许一定范围内的扭转角度，适配不同的行驶工况。

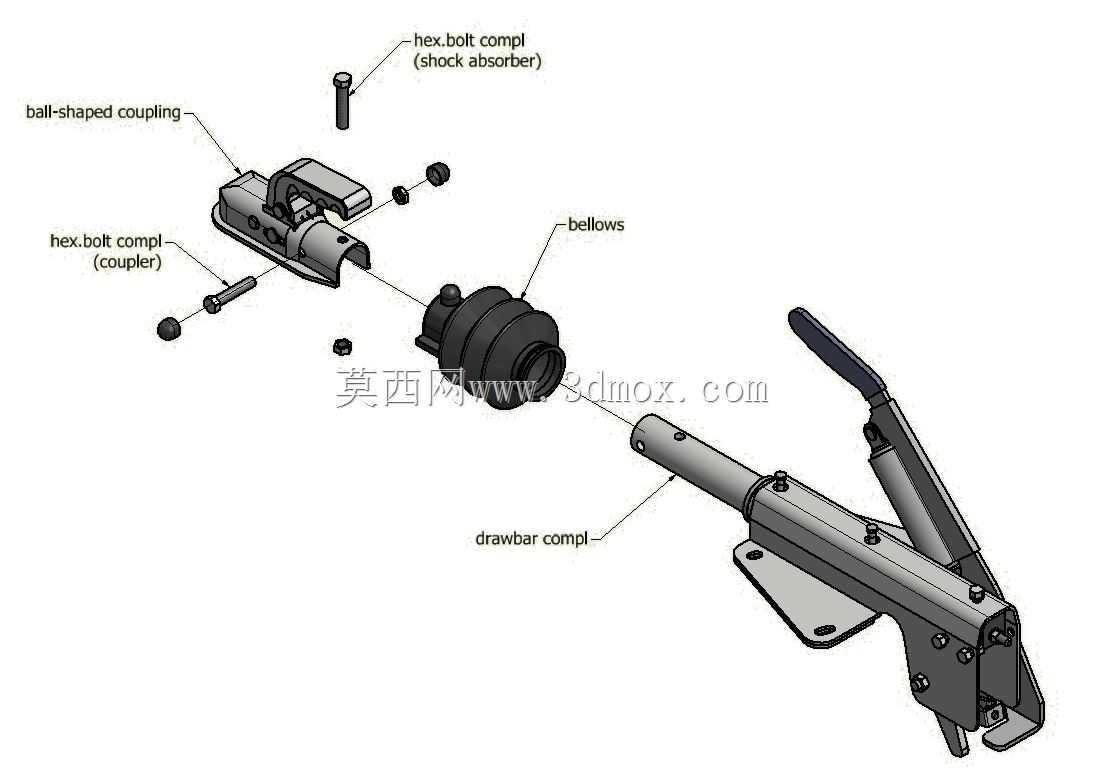

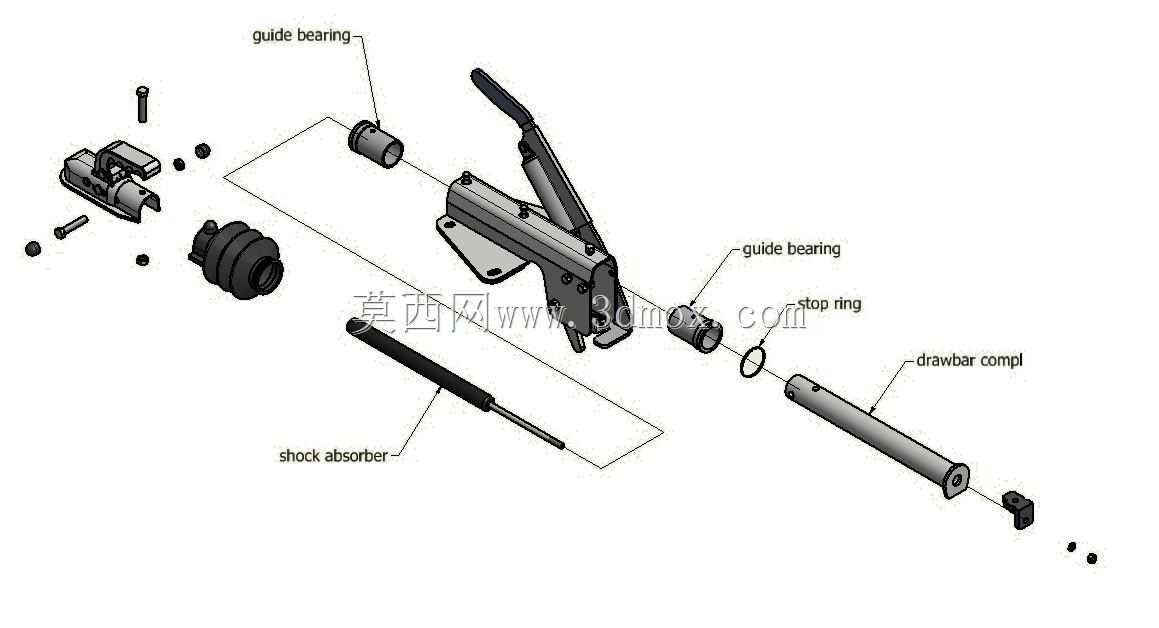

　　设计思路上，整个部件采用模块化分层设计，将导向模块、锁止模块、缓冲模块、安装基座四个部分做了独立的结构划分，每个模块都可以单独拆装更换，后期维护时不需要整体更换整个部件，只需要更换磨损超限的模块即可，大幅降低使用过程中的维护成本。受力路径的设计上，牵引力从前端挂接部位传入后，会通过两侧的对称加强筋板均匀分散到后部的安装基板上，避免局部应力集中，所有受力部位的板材厚度都做了针对性加强，锁止部位的销轴采用高强度合金材质，经过表面硬化处理，耐磨性能可以满足长期频繁挂接的使用需求。安装基板上预留了多组不同间距的安装孔位，可以适配不同型号的拖车牵引梁安装尺寸，不需要对原车梁做额外的打孔改造，适配性更强。

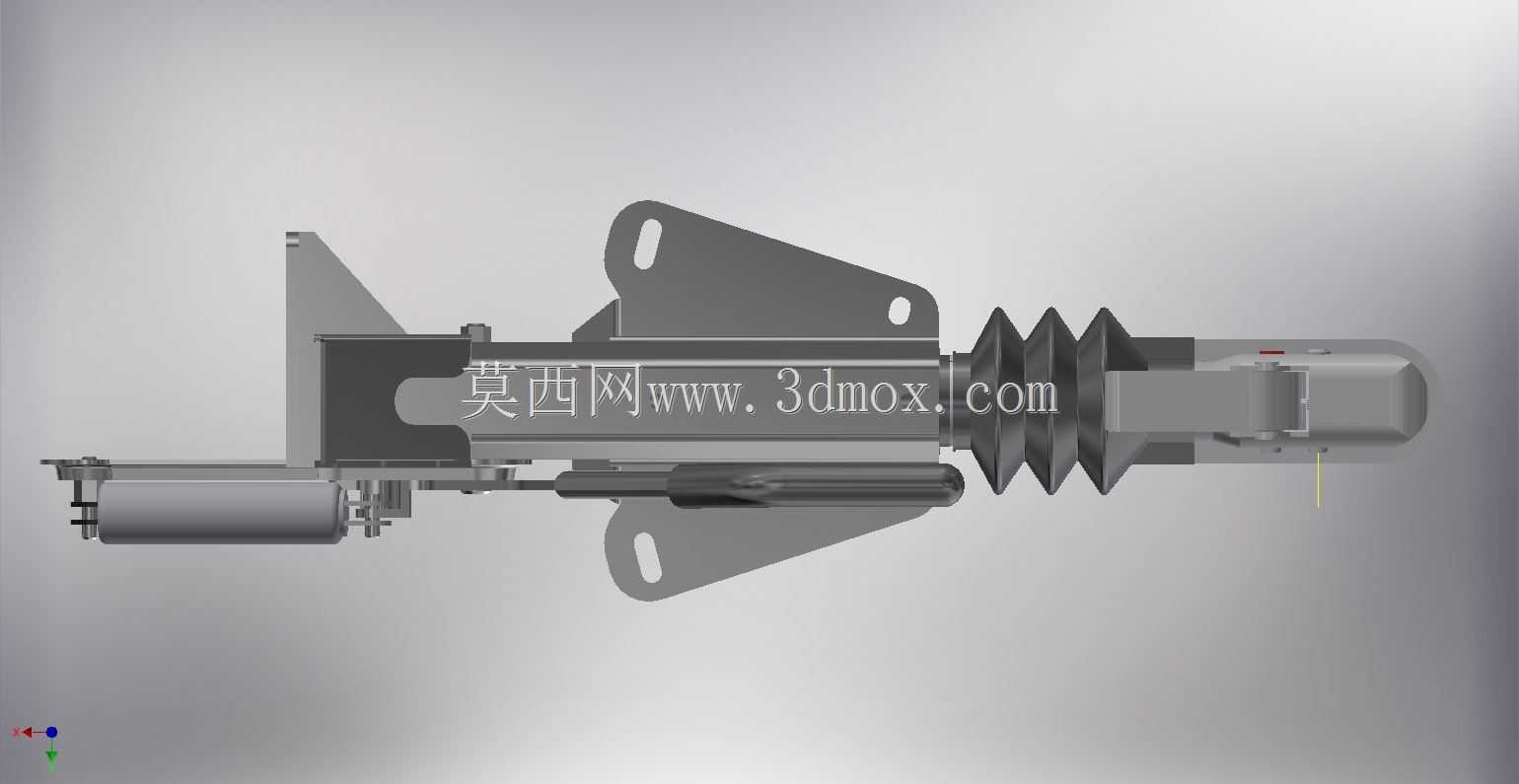

　　外形尺寸与安装边界方面，整个部件沿牵引方向的总长度控制在合理范围内，不会因为安装连接部件导致主车离去角过小，影响车辆通过性。安装基板的孔位采用横向长孔与纵向圆孔组合的设计，允许安装时存在±15mm的位置调整量，抵消车架制作过程中的尺寸误差。部件的最大外轮廓宽度没有超出拖车牵引梁的宽度范围，不会在行驶过程中与两侧的护栏、支腿等部件发生运动干涉。锁止操作的触发手柄布置在部件侧面，高度位置符合成年人站立操作的人机工程要求，挂接完成后操作人员不需要俯身就可以直观看到锁止状态的指示标记，确认挂接是否到位。摆动角度的设计上，水平方向允许左右各30度的转向角度，垂直方向允许上下各15度的俯仰角度，完全满足常规道路行驶以及非铺装路面通行的角度需求，不会因为角度限制导致行驶过程中结构别劲损坏。

　　从结构细节来看，所有的铰接转动部位都设计了润滑脂加注通道，日常维护时可以直接通过注油嘴加注润滑脂，减少转动部位的磨损，延长部件的使用寿命。外露的金属部件表面都做了防腐处理，能够适应雨天、泥泞路段等恶劣使用环境，避免长期使用后出现锈蚀卡滞的问题。锁止机构内部设计了防尘密封结构，可以阻挡泥沙、灰尘进入锁止腔内部，避免因为异物卡滞导致锁止失效。整个结构的运动部件都做了防脱设计，所有的铰接销轴都带有轴向限位结构，长期振动下也不会出现销轴脱出的问题，可靠性完全满足拖挂行驶的安全要求。
