CA6140车床齿轮泵体壳体结构设计

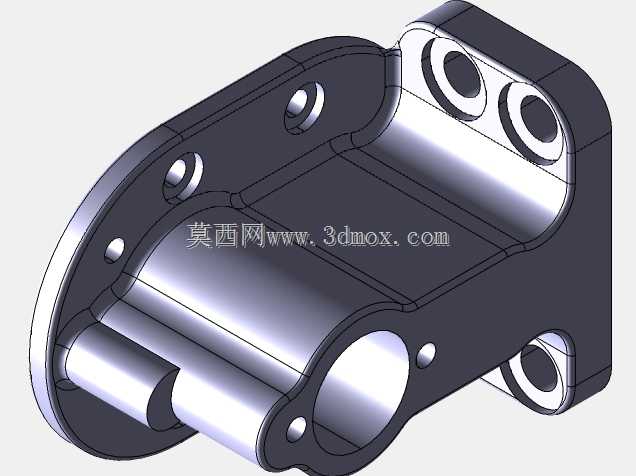

　　作为车床润滑系统的核心承压壳体，这个齿轮泵体的结构设计完全围绕车床主轴箱、进给箱的连续润滑需求展开，日常工况下需要持续为床身导轨、滑移齿轮、轴承配合面输送定量压力润滑油，避免高速运转的传动副出现干磨、抱轴故障。从结构布局来看，泵体采用一体化铸造成型的腔体结构，主体容纳腔的内径公差严格匹配齿轮副的啮合外径，腔体内壁的圆柱度控制在0.02mm以内，保证齿轮运转时的径向间隙均匀，既不会因为间隙过大造成润滑油内泄、供油压力不足，也不会因为间隙过小出现齿轮齿顶与腔壁的刮擦磨损。

　　泵体一侧的法兰安装面设置了三个均布的定位销孔与螺栓过孔，安装时直接贴合车床床身的预留安装基面，通过定位销完成径向定位后，螺栓锁紧即可实现泵体与床身的刚性固定，安装面的平面度要求控制在0.015mm以内，装配后无需额外调整密封垫片的压缩量即可保证结合面无渗漏。泵体轴向伸出的两段同轴圆柱凸台，分别对应主动齿轮轴、从动齿轮轴的伸出端，凸台内孔预留了密封件安装槽与轴承配合位，可直接装入骨架油封与滑动轴承，支撑齿轮轴平稳运转，凸台的外径尺寸与车床床身的安装避让孔完全匹配，装配时可直接穿入安装位，无需额外修配避让空间。

　　泵体上部的两个贯通油孔，分别对应进油口与出油口通道，进油口通道做了大圆弧过渡设计，可降低润滑油吸入时的流阻，避免高速运转时出现吸空、气蚀问题，出油口通道直接连通车床的主供油管路，通道内壁的铸造残留飞边在建模阶段就做了倒钝处理，避免长期运转时杂质脱落堵塞润滑油路。泵体上分布的多个小直径螺纹孔，分别用于安装泵盖、定位挡圈、油压检测接头，每个孔位的位置度都围绕装配基准做了公差约束，保证装配时各部件无需额外修配即可顺利对位。

　　从设计思路上，这个泵体完全摒弃了分体式拼接的结构方案，一体化腔体的刚性更好，在车床持续振动的工况下不会出现结合面松动漏油的问题，腔体的壁厚根据承压需求做了差异化设计，高压侧壁厚比低压侧厚2mm，可承受1.2MPa的持续工作压力，同时在腔体转角位置都做了R3以上的铸造圆角，避免铸件冷却时出现应力集中开裂的问题。外形尺寸上，泵体的最大外轮廓尺寸控制在120mm×80mm×70mm范围内，完全适配CA6140车床床身内侧的预留安装空间，安装后不会与周围的滑移齿轮、操纵杆部件产生运动干涉，所有外伸凸台的高度都经过干涉校验，即使在床身最大行程状态下，泵体与周围运动部件的最小安全间隙保持在5mm以上。

　　实际使用中，这个泵体除了容纳齿轮副、构建密封承压腔之外，还承担着齿轮轴的支撑载荷，齿轮啮合产生的径向力直接通过轴承传递到泵体的凸台结构上，因此建模时对凸台与主体连接的位置做了加强筋过渡，避免长期受载出现凸台断裂、轴孔偏磨的问题。油道的走向设计完全顺着润滑油的流动方向，没有直角急转弯结构，可有效降低润滑油在泵体内的压力损失，保证供油末端的导轨面、轴承位能获得足够的润滑油量。泵体与泵盖结合的端面预留了密封槽安装位，可装入耐油橡胶密封圈，无需额外涂抹密封胶即可实现端面密封，后期维护拆解时清理更加方便，也不会因为密封胶残留堵塞油道。
