CA6140车床专用带镂空散热结构防护挡板

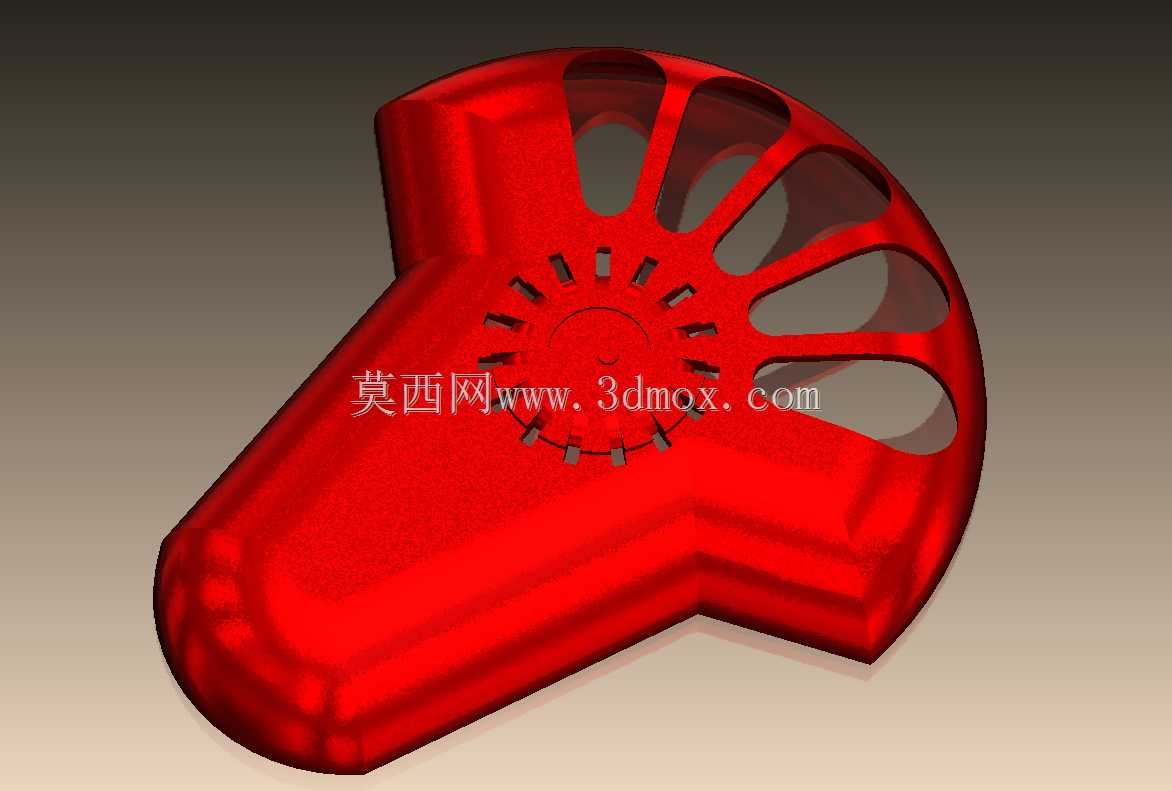

　　这款防护挡板是针对CA6140普通车床主轴端旋转部件设计的安全防护构件，在卧式车床的实际加工场景中，主轴端的卡盘、皮带轮等旋转部件在高速运转时，若没有可靠的防护结构，极易发生切屑飞溅伤人、操作人员衣物意外卷入旋转件的安全事故，同时加工过程中产生的带状切屑、崩碎铁屑也容易卡入旋转部件的缝隙，造成传动部件磨损、卡滞，影响设备正常运行。该挡板的安装位置位于车床主轴箱靠近操作者一侧的端面，安装边界贴合主轴箱外侧的安装基面，通过三个均布的沉头安装孔与箱体预设的螺纹孔配合固定，安装后挡板与旋转部件的径向间隙控制在8mm，既不会与运转部件产生运动干涉，又能完全覆盖旋转部件的外露危险区域，避免防护盲区。从结构设计来看，挡板采用L型异形轮廓，

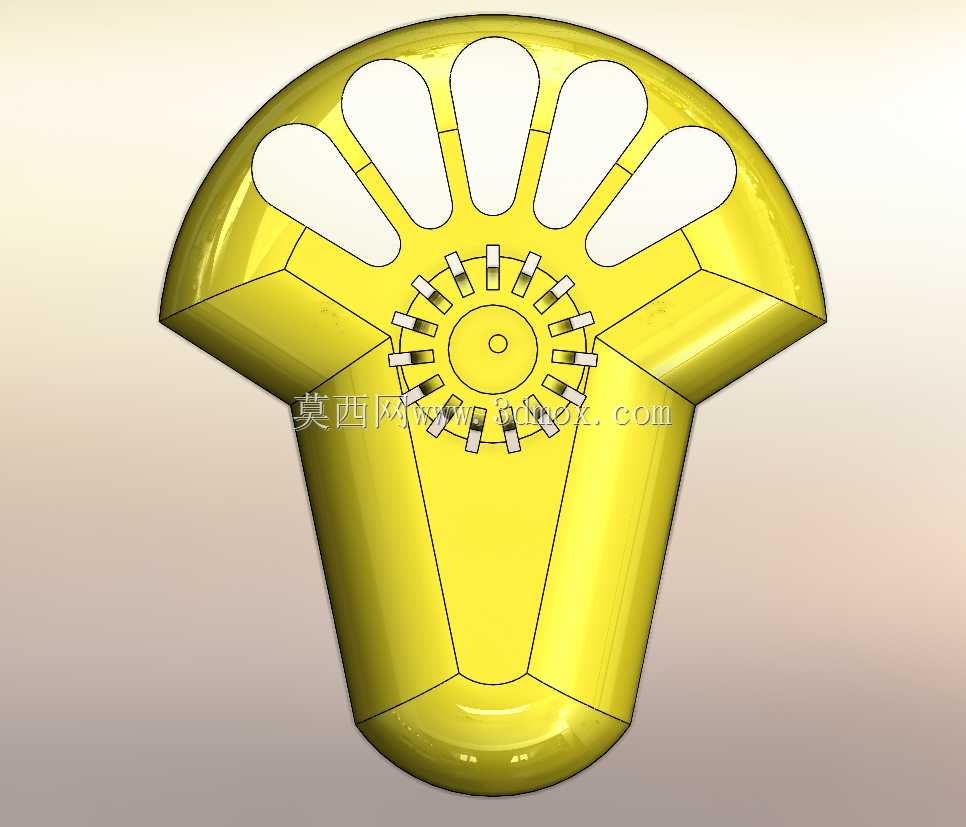

　　一侧为平直的安装贴合边，另一侧为适配旋转部件轮廓的圆弧包覆边，圆弧区域设计了多道放射状的镂空通槽，这些槽体并非单纯的减重设计，一方面可以在加工过程中让操作者透过槽体观察主轴端的工件装夹状态、切削液喷淋位置，无需频繁拆卸挡板就能完成对刀、工件找正的操作观察，另一方面可以在主轴长时间高速运转时，让传动区域的热量通过镂空槽快速散出，避免防护件封闭导致的局部热量堆积，延缓主轴密封件的老化速度。挡板中心区域的环形阵列小槽，是为了避让主轴端的润滑脂注油嘴以及转速检测传感器的走线，安装后无需额外在挡板上开孔走管，减少现场安装的二次加工工作量。挡板的边缘全部做了R3的圆角过渡，没有尖锐的棱角，避免安装、维护过程中划伤操作人员，

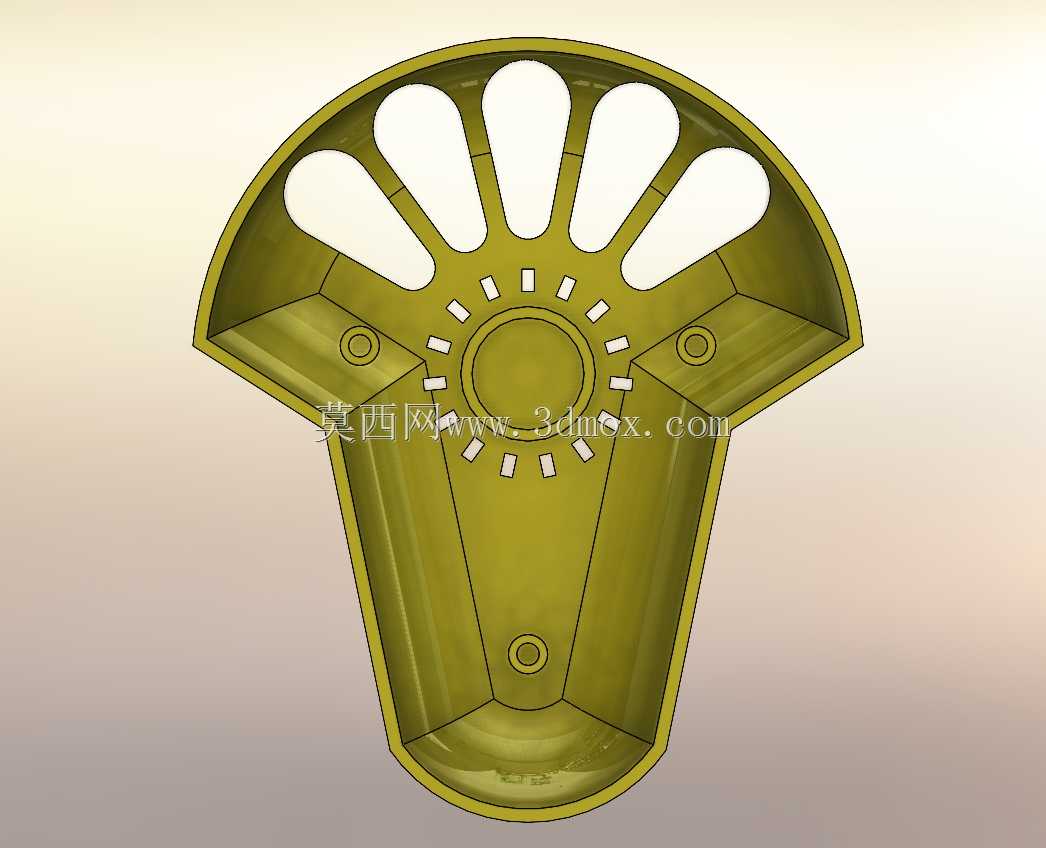

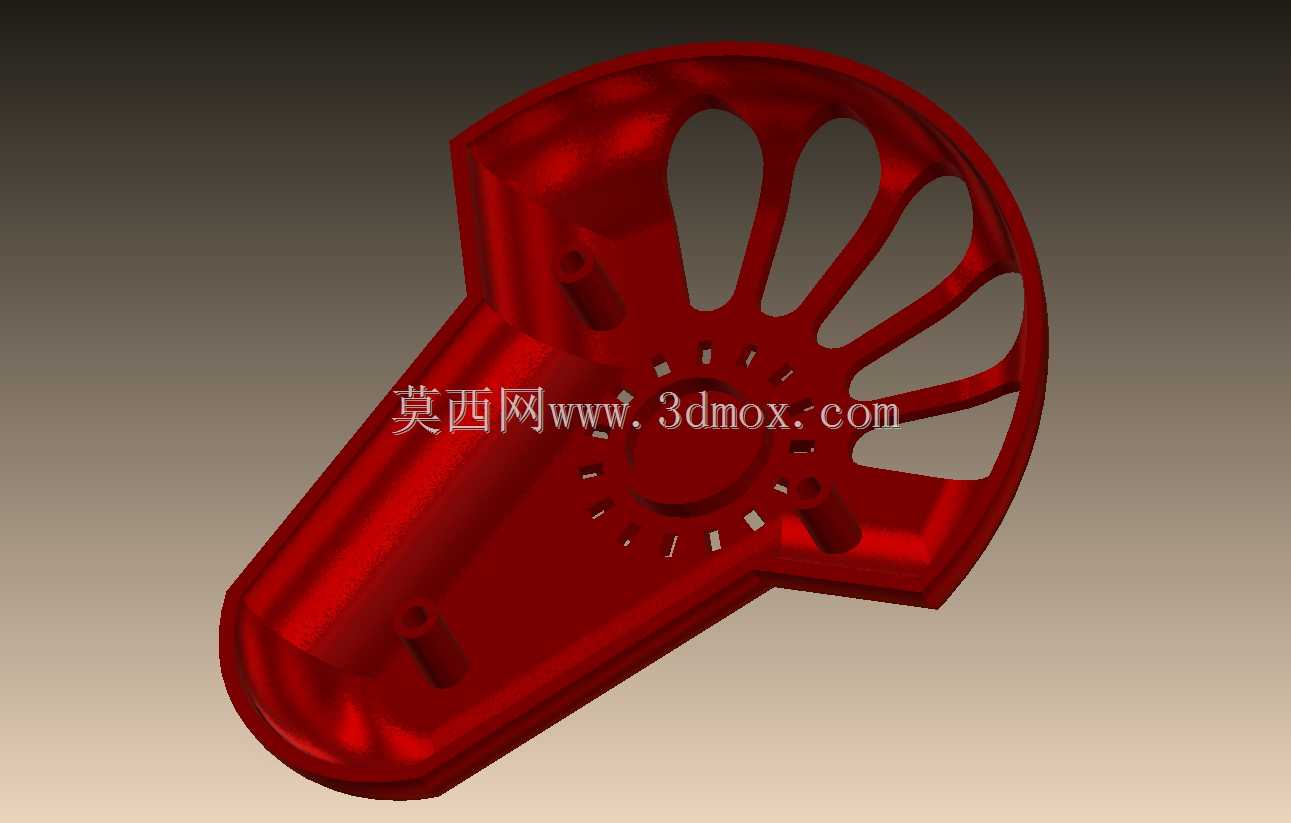

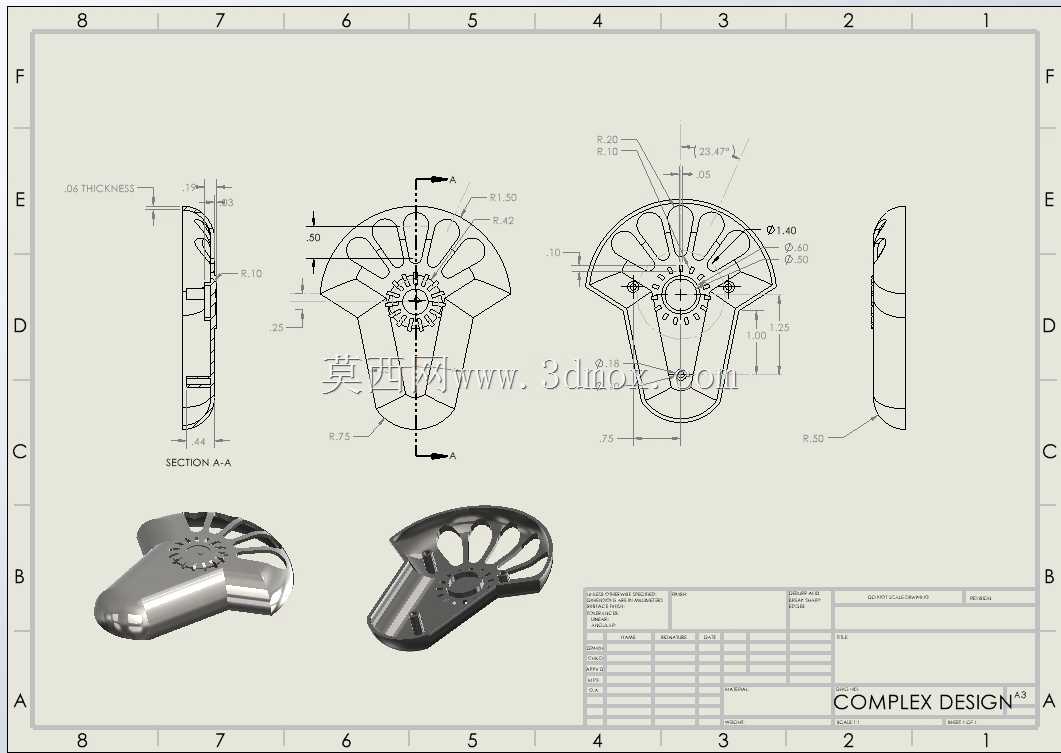

　　圆弧包覆边的末端做了向内的翻边结构，可以更好地阻挡切屑向操作者方向飞溅，同时翻边结构也提升了挡板整体的结构刚度，即便受到较大的切屑冲击，也不会出现变形翘曲的问题。在设计过程中，首先通过三维投影转换的方式，从第三角度视图提取了主轴箱安装面的轮廓尺寸、旋转部件的最大回转直径、安装孔的位置坐标，确保挡板的安装基准与设备原有基准完全重合，避免安装错位；其次针对不同加工工况下的受力情况做了结构校核，在粗加工大切深工况下，崩碎的钢质切屑冲击速度可达12m/s，挡板的壁厚设计为4mm，配合放射状的加强筋结构（即镂空槽之间的实体筋条），可以承受连续的切屑冲击而不出现凹陷、开裂；另外在安装面的位置设计了0.5mm的内凹止口，与主轴箱的凸台配合定位，

　　安装时无需反复调整位置，就能保证挡板与旋转部件的同轴度，降低安装调试的难度。从实际使用的适配性来看，该挡板不仅可以用于常规的钢件、铸铁件车削加工场景，在配套切削液喷淋的湿切工况下，挡板的圆弧结构可以引导喷淋到挡板上的切削液顺着内壁回流到机床的接屑盘内，不会出现切削液顺着挡板缝隙流到机床外部的问题，镂空槽的宽度设计为12mm，既保证了观察视野和散热效果，又不会让尺寸较大的崩碎切屑从槽体飞出，平衡了防护性能与使用便利性。在维护层面，挡板的固定螺丝采用标准的内六角沉头螺丝，日常清理切屑时可以快速拆卸，镂空槽的边缘做了倒角处理，清理时不会勾挂擦拭的棉纱，降低维护的操作难度。
