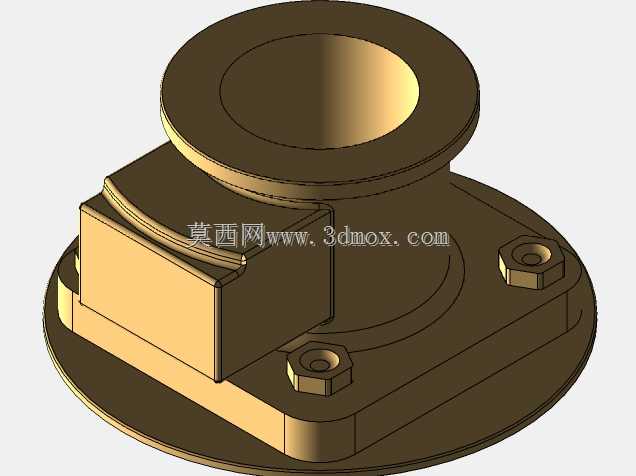

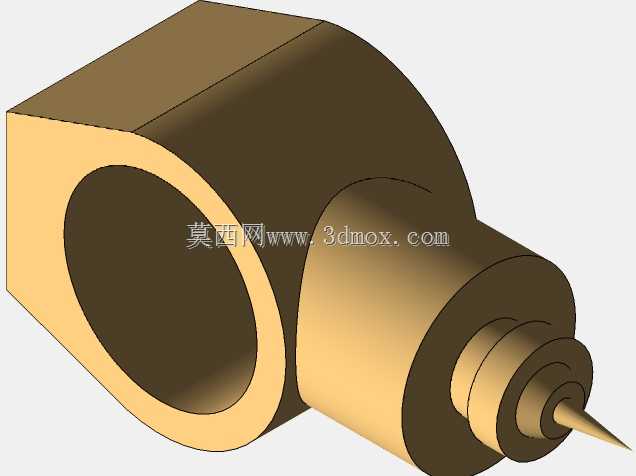

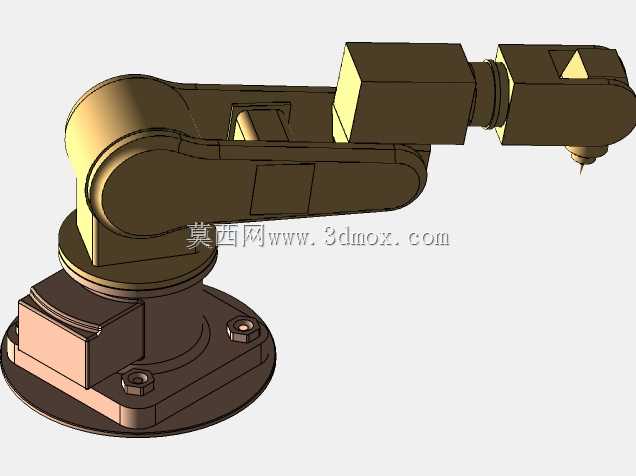

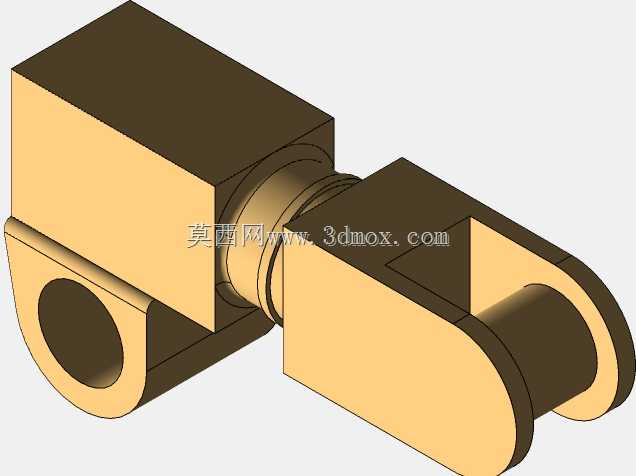

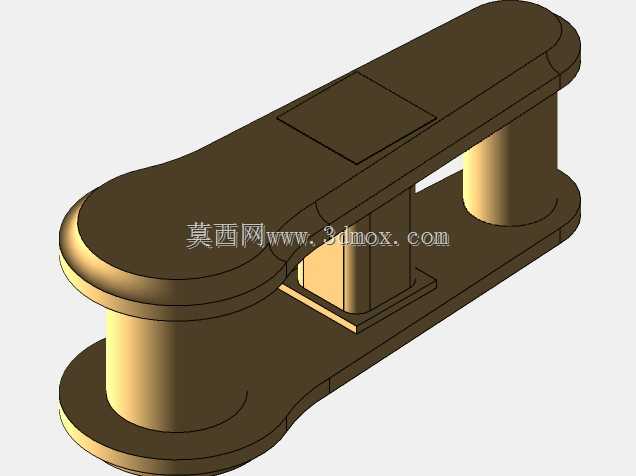

四自由度法兰底座式机械臂回转基座结构

　　该结构为四自由度机械臂的固定回转基座单元，是整套机械臂承载与回转动作的核心基础部件，在工业自动化产线的上下料工位、小型工件分拣工位、精密装配工位中承担整机支撑、首关节回转驱动安装、末端负载传导的核心作用。从实际工况适配来看，这类基座结构常配套用于桌面级轻型作业机械臂，适配电子元器件装配、小型五金件转运、实验室样本分拣等对作业空间要求紧凑、负载在5kg以内的作业场景，相比大负载工业机械臂的厚重铸钢基座，该结构采用一体化法兰对接设计，在保证结构刚性的前提下压缩了整体安装占用空间，适配紧凑型作业台的安装需求。

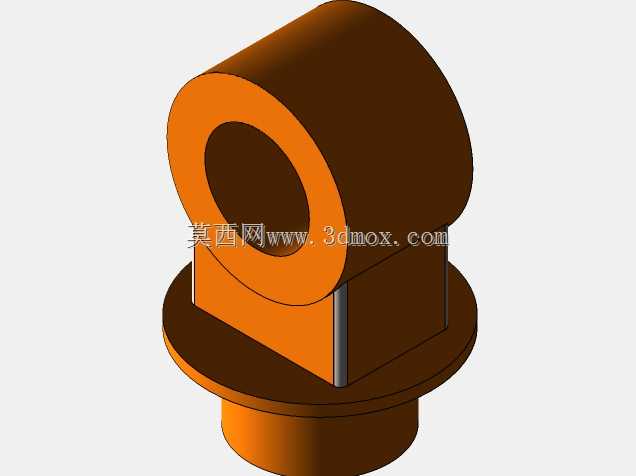

　　从结构功能特性来看，基座上部设置标准凸缘法兰接口，用于对接机械臂的腰转关节输出端，法兰内孔预留了回转支承的安装定位止口，止口公差选用H7级过渡配合，能够保证回转关节安装后的同轴度，避免腰转动作出现径向窜动，影响末端重复定位精度。基座下部为方形安装底板，底板上对称布置两个内六角螺栓安装沉孔，沉孔深度刚好覆盖螺栓头厚度，安装后螺栓头不突出底板底面，保证基座与安装台面完全贴合，不会出现安装倾斜问题；底板与上部法兰之间设置加强筋过渡结构，筋板采用变厚度设计，靠近法兰根部厚度更大，向底板边缘逐步收薄，既能够承受机械臂大臂伸展时产生的倾覆力矩，又不会过度增加基座整体重量。基座侧面预留的方形安装腔体，用于内置腰转关节的驱动电机、谐波减速器以及走线拖链的固定位，腔体边缘设置密封槽，可配套安装密封盖板，避免车间内的切削粉尘、切削液进入腔体内部损坏驱动元件，腔体内部还设置了走线固定卡扣位，能够将动力线、编码器线规整固定，避免腰转往复动作时线缆出现拉扯磨损。

　　从设计思路层面拆解，该结构在建模阶段优先考虑了加工工艺性，整体采用铸造铝合金材质的设计方向，所有转角处均设置R2-R5的铸造圆角，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，机加工面仅集中在法兰端面、止口内圆、底板安装面、螺栓沉孔位置，其余非配合面保留铸造毛坯面，能够大幅减少机加工工序时长，降低零件加工成本。安装边界方面，基座整体最大外圆直径适配160mm的安装空间，底板方形轮廓尺寸为140mm×140mm，上部法兰凸缘直径为120mm，整体高度控制在85mm，安装时仅需要在作业台面上对应两个螺栓沉孔的位置加工M8螺纹孔，即可完成基座的固定，不需要额外设计过渡转接板，适配多数现有轻型作业台的安装尺寸。在负载传导路径设计上，机械臂末端作业产生的径向力、轴向力以及倾覆力矩，会通过上部法兰传导至加强筋结构，再均匀分散到底板的四个边角位置，最终通过安装螺栓传递到安装台面，整个传力路径没有应力突变的薄弱截面，经过有限元校核，在末端施加5kg负载、大臂完全水平伸展的极限工况下，基座最大应力出现在筋板与法兰连接位置，应力值远低于铝合金材料的屈服强度，长期往复作业不会出现结构变形问题。另外，基座法兰端面上还预留了定位销孔，安装回转关节时可以先通过定位销完成预定位，再拧紧法兰连接螺栓，能够减少装配时的调整时间，保证关节回转轴线与基座安装面的垂直度要求，避免后续关节运动出现卡顿、精度超差的问题。
