冰河畔KS3M算力运算设备结构设计

　　从结构设计视角拆解这款风冷式算力运算设备，首先要明确其核心应用场景——高密度算力集群部署场景，这类设备通常被安置在标准工业机柜内，长期处于7*24小时满负荷运算状态，对结构可靠性、散热冗余、安装适配性的要求远高于普通商用电子设备。

　　先讲安装边界的设计考量，这款设备采用标准19英寸机柜兼容的宽度尺寸，深度控制在适合普通42U机柜部署的范围内，高度方向占用3U机柜空间，这个尺寸选型是经过多轮迭代的：如果高度做2U，散热鳍片与风扇的安装空间会被压缩40%以上，满负载下核心运算芯片的结温会突破安全阈值；如果做到4U，虽然散热冗余更充足，但单柜部署密度会下降25%，直接拉高集群部署的场地成本。设备外壳采用1.2mm厚的SECC镀锌钢板折弯成型，拼接处采用无外露螺丝的卡扣加内部暗装螺丝的固定方式，既保证外壳的电磁屏蔽效能，也避免运维拆装时螺丝掉落机柜内部引发短路风险。

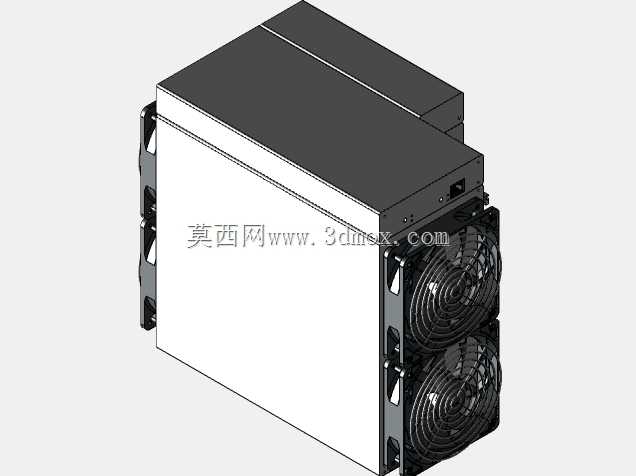

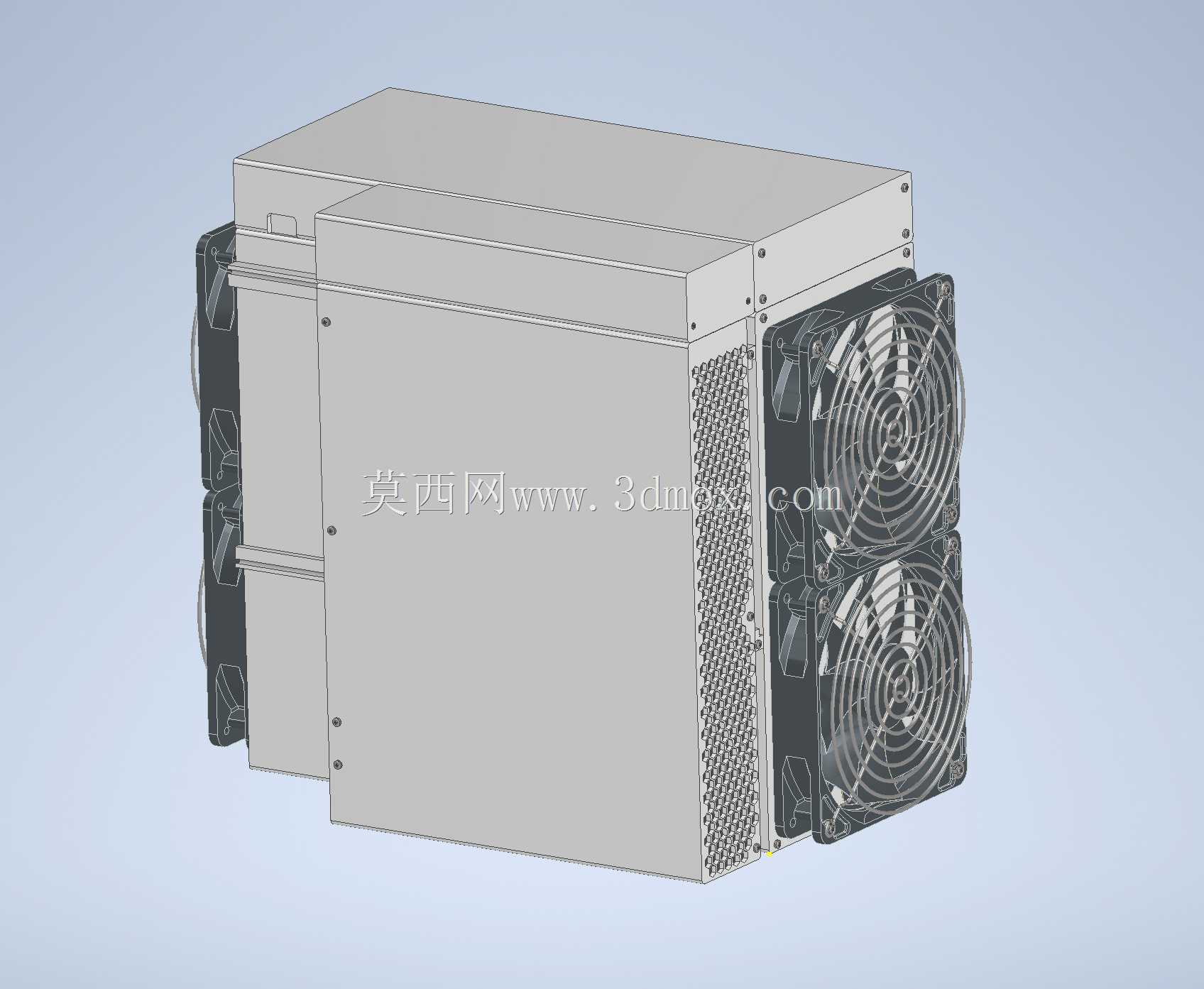

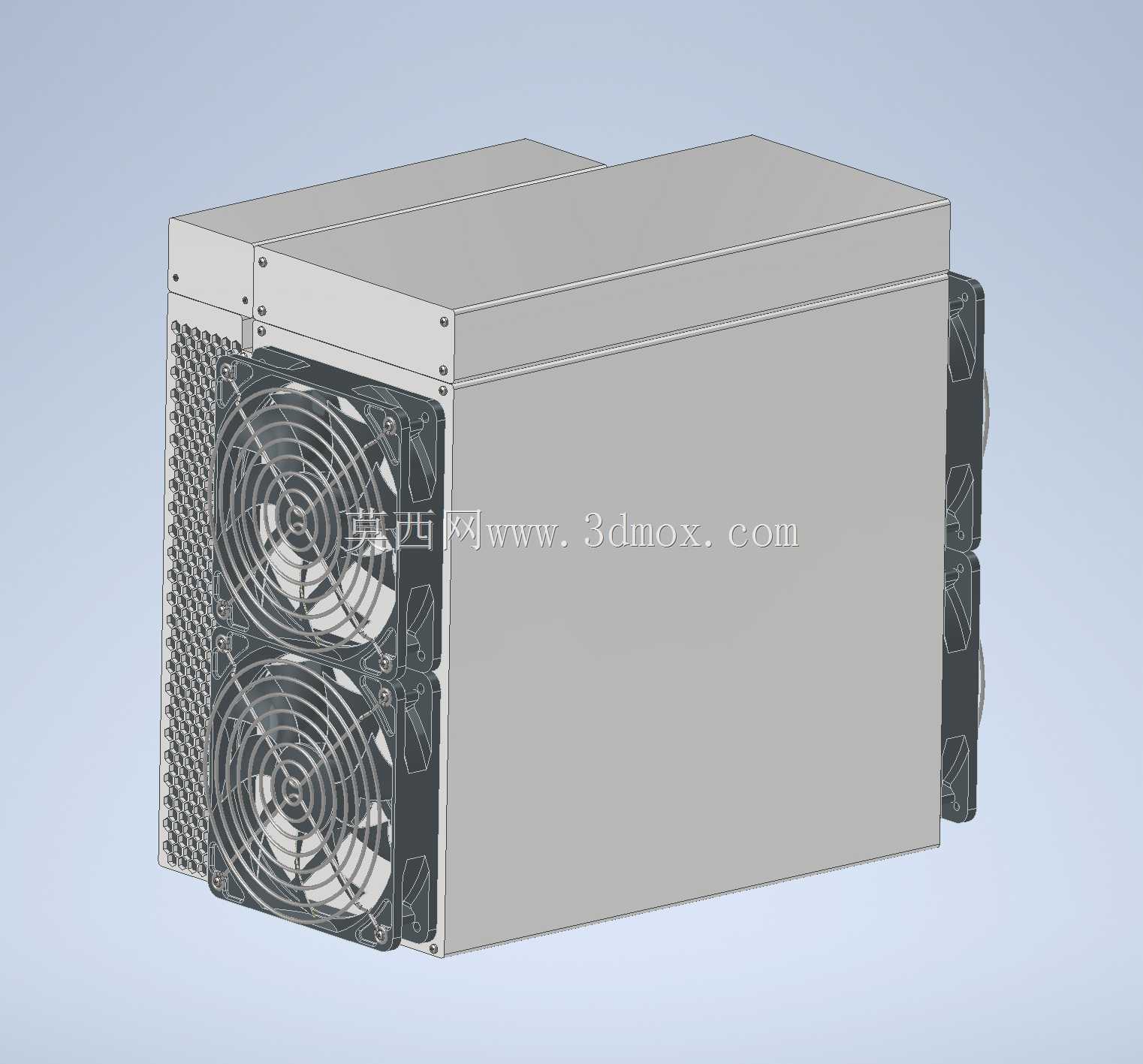

　　散热结构是这款设备设计的核心亮点，进风侧采用双12038规格的高静压轴流风扇上下堆叠布置，风扇与外壳之间加装EVA泡棉密封垫，避免进风侧漏风导致的散热效率损失，风扇外侧加装直径1.5mm钢丝弯折成型的防护网，既防止运维过程中手指误触高速旋转的扇叶，也不会像密孔钢板防护网那样产生过大的风阻。设备内部的算力板采用垂直于进风方向的排布方式，每块算力板之间预留8mm的通风间隙，保证气流可以均匀扫过每一块运算芯片的散热鳍片，避免出现局部热岛效应；出风口侧没有加装额外的防护网，直接将热风排出设备外部，配合机柜的冷热通道封闭部署方案，可以将排出的热风直接导入热通道，避免热风在机柜内部循环。

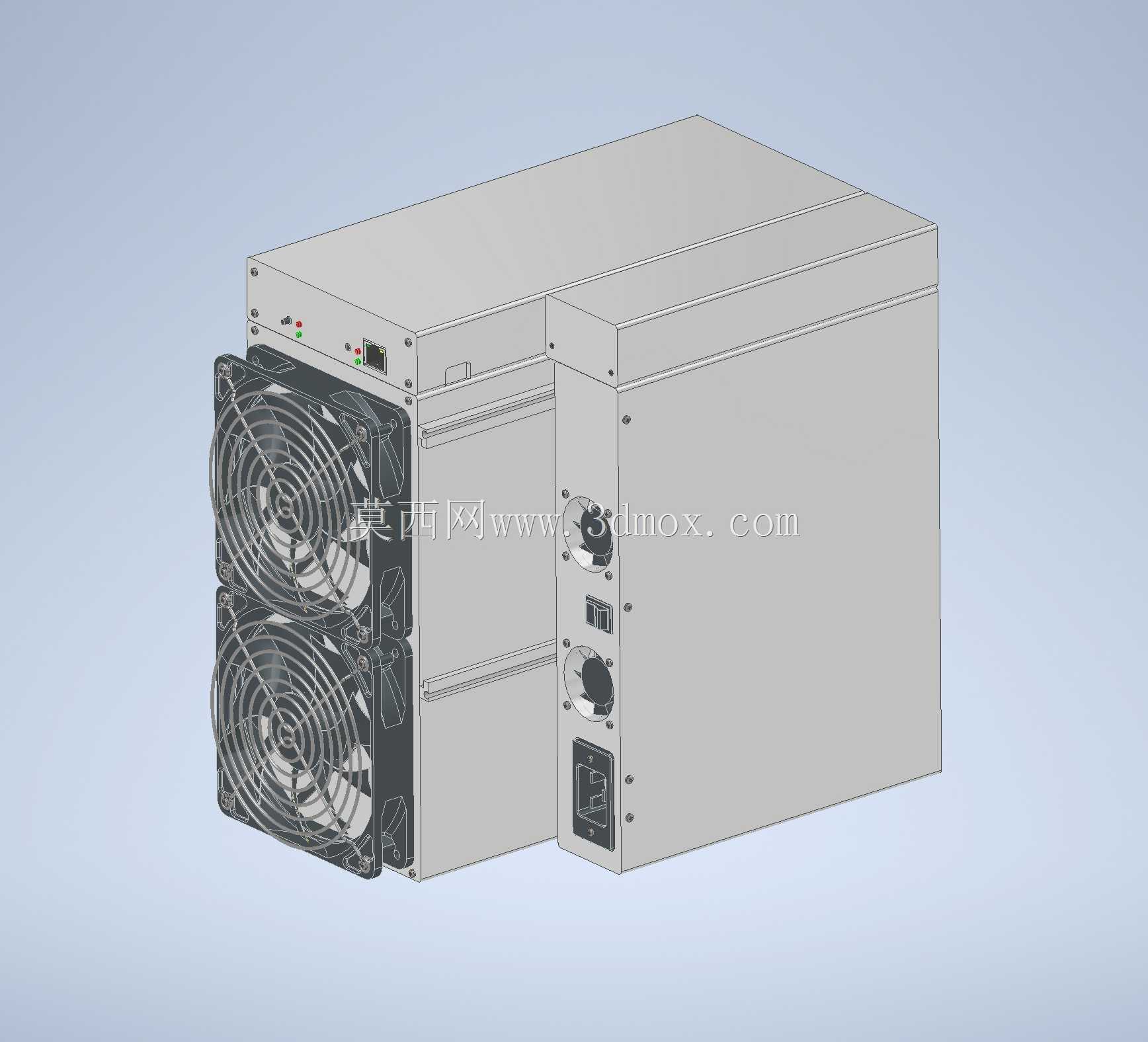

　　设备的接口区域全部布置在进风侧的面板上，从左到右依次布置状态指示灯、复位按键、RJ45网络接口、电源输入接口，接口面板采用下沉式设计，接口插头插入后不会突出设备外表面，避免机柜内理线时插头与相邻设备产生干涉。电源输入接口采用带锁扣的C14规格，配合带锁扣的电源线，可以避免运维过程中误碰导致的设备断电；网络接口采用带屏蔽层的RJ45座，外壳与设备主体可靠接地，降低集群部署时的电磁干扰对网络传输稳定性的影响。设备侧面设计有两个快拆式锁扣，运维时不需要额外工具，只需要拨开两侧锁扣就可以向上掀开设备上盖，直接接触到内部的算力板与电源模块，大幅降低现场运维的时间成本；上盖内侧贴有1mm厚的导电泡棉，合上上盖后导电泡棉会与设备主体的折弯边紧密贴合，保证整个外壳的电磁屏蔽连续性，满足工业现场的EMC测试要求。

　　设备底部设计有四个M4规格的压铆螺母柱，既可以配合机柜L型托板安装，也可以加装橡胶脚垫后直接放置在桌面进行测试调试，螺母柱的位置经过受力校核，即使设备满配重量达到12kg，四个安装点的承重冗余也能达到3倍以上，不会出现长期使用后底部变形的问题。设备内部的电源模块采用独立的风道隔离设计，电源自身的散热风扇从设备底部进风，热风直接从电源尾部排出，不会与算力板的散热风道产生串扰，避免电源产生的热量被吸入算力板风道导致进风温度升高。

　　从结构强度的角度看，设备的四个边角都做了折弯加强筋设计，折弯半径控制在1.5倍板厚，既避免折弯处出现裂纹，也能将外壳的抗扭刚度提升60%以上，在长途运输过程中即使受到一定的挤压与冲击，也不会出现外壳变形导致内部算力板错位的问题。设备内部的算力板固定采用铜柱加螺丝的方式，每块算力板设置6个固定点，固定点位置选在算力板的刚性区域，避免固定时产生的应力导致算力板PCB变形，引发芯片虚焊等长期可靠性问题。

　　实际部署场景中，这类设备通常会在标准42U机柜内密集部署12台以上，单柜总算力可以满足中型算力节点的需求，设备的风冷设计不需要额外外接水冷管路，部署门槛远低于水冷式算力设备，对场地的改造要求更低，适合在中小型算力场站快速部署。设备的状态指示灯采用红、绿、黄三色设计，运维人员在机柜通道内就可以远距离判断设备的运行状态：绿色常亮代表正常运行，黄色闪烁代表网络异常，红色常亮代表硬件故障，不需要逐个接入设备查看状态，大幅提升日常巡检的效率。
