带沥水储水结构木质圆形杯垫设计

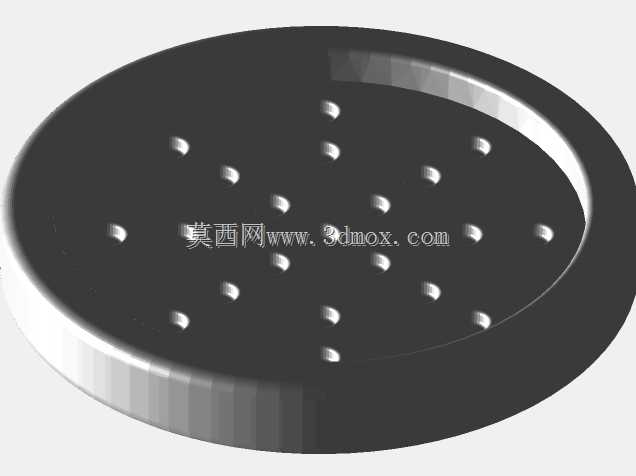

　　日常办公与居家场景中，盛装有冷饮或热饮的容器直接放置在桌面，常因杯壁凝露、杯底残留水渍在桌面留下环形水痕，清理时需要反复擦拭，若桌面为木质、纸质饰面等怕水材质，长期接触水渍还会出现饰面起鼓、变色等不可逆损伤，这款带沥水储水结构的圆形杯垫，正是针对这类日常使用痛点做的结构优化设计。从结构设计逻辑来看，整体采用双层嵌套的圆形构型，上层为带密集沥水孔的承载面，下层为封闭的环形储水槽，上下层之间预留2mm的积水导流间隙，当杯底残留的液体或是杯壁凝结的水珠顺着杯身滑落至垫面时，会直接通过上层均匀排布的沥水孔流入下层储水槽内，不会顺着垫体边缘溢流到桌面，完全省去了每次拿取杯子后反复擦拭桌面水环的步骤。上层承载面做了内凹1.5mm的围边设计，

　　围边内径适配市面绝大多数常规水杯、马克杯、玻璃杯的底部尺寸，放置杯具时可以起到简单的定位作用，避免杯体意外滑落垫面；沥水孔采用直径4mm的圆形通孔，孔间距均匀设置为8mm，既保证了沥水的通畅性，不会因为孔距过大出现局部积水无法导流的问题，也不会因为开孔过密影响上层垫面的结构强度，日常放置装满水的陶瓷杯、金属保温杯时，垫面不会出现凹陷变形。下层储水槽的深度设置为5mm，单次可容纳约15ml的积水，完全能够满足单杯冷饮从常温放置到凝露完全蒸发过程中产生的全部积水量，不需要每次使用后都倾倒积水，仅需定期将上下层分离清理即可，清理时直接用清水冲洗就能冲净槽内残留的积灰与水渍，没有复杂的清洁死角。外形尺寸上，垫体整体外径设置为100mm，

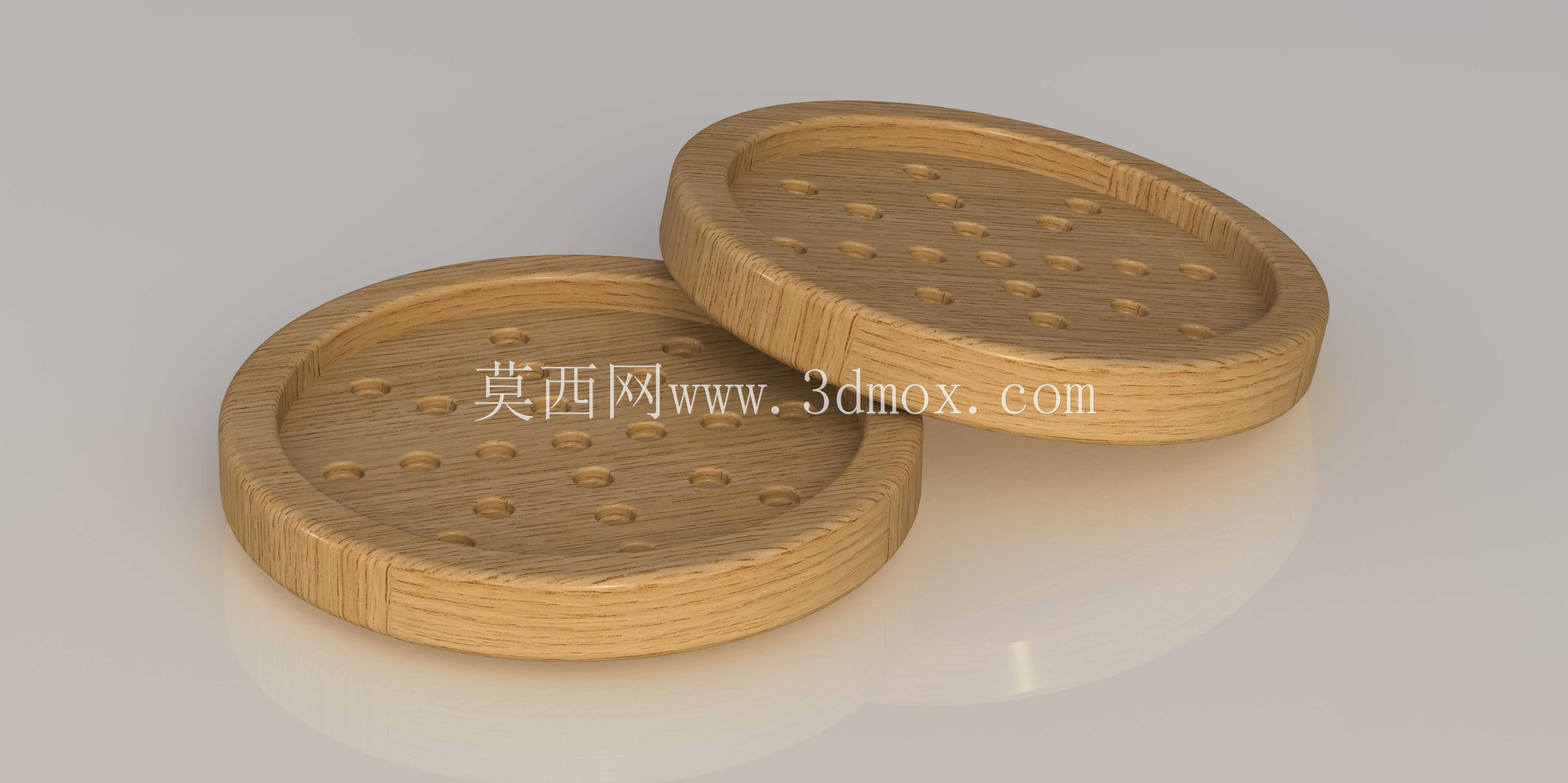

　　整体厚度为12mm，放置在桌面不会占用过多的摆放空间，边缘做了R3的圆角倒钝处理，没有尖锐的棱角，日常拿取时不会划伤手部，木质的材质质感也能适配多数桌面的装修风格，不管是办公工位的桌面、家庭的餐桌还是茶桌都能适配。从建模实现的角度来看，整个结构没有复杂的曲面特征，所有特征均为旋转、拉伸切除、阵列这类基础建模特征，参数调整便捷，若需要适配更大尺寸的杯具，仅需修改整体外径、围边内径的参数即可快速生成对应尺寸的模型，不需要重构整体特征树；上下层的配合采用小间隙配合，装配后不会出现松脱晃动的情况，分离时也不需要额外的工具，徒手即可拆分，日常使用维护的门槛极低。在实际使用场景中，除了放置常规饮水杯，也可以用来放置刚清洗完的小型茶杯、

　　咖啡滤杯等带水的小型器具，承接滴落的水渍，避免弄湿桌面；垫体底部可以粘贴薄型防滑硅胶垫，进一步提升垫体与桌面之间的摩擦力，放置光滑的玻璃、石材桌面时也不会出现垫体随杯体一同滑动的问题。设计过程中特意规避了复杂的装饰性结构，所有结构特征均服务于沥水、储水、承托的核心功能，没有多余的冗余结构，既降低了加工制造的难度，不管是采用3D打印制作还是木质铣削加工都能快速实现成品制作，也保证了长期使用的结构可靠性，不会因为细小的装饰结构断裂影响整体的使用功能。
